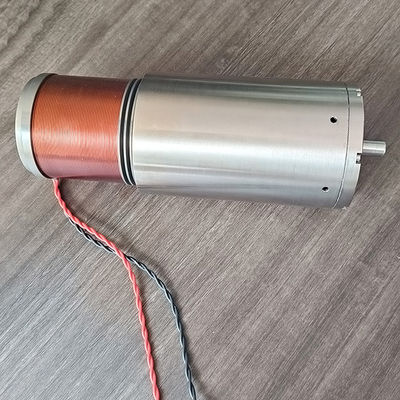

ความรู้สึกสูง เครื่องขับเคลื่อนเสียงเสียงเต็มบ้าน น้ําหนักเบา VCM เครื่องขับเคลื่อนเสียง
| สถานที่กำเนิด | จีนซูโจว |
|---|---|
| ชื่อแบรนด์ | SUPT MOTION |
| ได้รับการรับรอง | ISO9000 |
| หมายเลขรุ่น | VCAH0253-0120-00A |
| จำนวนสั่งซื้อขั้นต่ำ | 3 ชิ้น |
| ราคา | $115-$150 |
| รายละเอียดการบรรจุ | กล่องบรรจุภัณฑ์ ect |
| เวลาการส่งมอบ | 1-5 ผลิตภัณฑ์ 5-7 วันจัดส่ง ตัวอย่าง 3-5 วัน จำนวนมากที่จะเจรจา |
| เงื่อนไขการชำระเงิน | T/T |
| สามารถในการผลิต | สามารถต่อรองได้ |
รายละเอียดสินค้า
| น้ำหนัก | แสงสว่าง | ตลอดชีวิต | 100 ล้านครั้ง |
|---|---|---|---|
| หมายเลขแบทช์ | YET-YQDJ64 | แรงดันไฟฟ้า | 42.7V |
| จังหวะ | 12มม | ความยาว | 109มม |
| เน้น | ความรู้สึกสูง Fully House Voice Coil Actuator,เครื่องยนต์ห่วงเสียงความรู้สึกสูง VCM,เครื่องยนต์ห่วงเสียงน้ําหนักเบา VCM |
||
รายละเอียดสินค้า
มอเตอร์คอยล์เสียงประเภทเต้ารับน้ำหนักเบาความไวแสงสูงการเร่งความเร็วสูง
รายละเอียดสินค้า:
มอเตอร์คอยล์เสียงเพลาเอาท์พุตเป็นมอเตอร์เคลื่อนที่เชิงเส้น ซึ่งได้รับการออกแบบตามปฏิสัมพันธ์ระหว่างแรงลอเรนซ์และการเหนี่ยวนำแม่เหล็กไฟฟ้า ต่อไปนี้คือหลักการออกแบบของมอเตอร์คอยล์เสียงชนิดเพลาเอาท์พุต:
1. คอยล์และสนามแม่เหล็ก: มอเตอร์คอยล์เสียงชนิดเพลาเอาต์พุตประกอบด้วยสนามแม่เหล็กคงที่และคอยล์แบบเคลื่อนย้ายได้ โดยทั่วไปสนามแม่เหล็กคงที่ได้มาจากแม่เหล็กถาวรหรือแม่เหล็กไฟฟ้า ในขณะที่ขดลวดเป็นขดลวดพันรอบส่วนประกอบที่เคลื่อนที่ได้
2. แรงลอเรนซ์: เมื่อได้รับพลังงานผ่านขดลวด กระแสจะสร้างสนามแม่เหล็กภายในขดลวด ซึ่งมีอันตรกิริยากับสนามแม่เหล็กคงที่ ตามกฎแรงของลอเรนซ์ กระแสไฟฟ้าตกอยู่ภายใต้แรงในสนามแม่เหล็ก ส่งผลให้ขดลวดเคลื่อนที่ ทิศทางการเคลื่อนที่ของขดลวดสัมพันธ์กับทิศทางของกระแส สนามแม่เหล็ก และตำแหน่งของขดลวดเอง
3. การนำการเคลื่อนที่: คอยล์เชื่อมต่อกับส่วนประกอบที่กำลังเคลื่อนที่ที่ต้องการผ่านโครงสร้างทางกล เช่น ลูกสูบ วาล์ว แท่น ฯลฯ ผลของแรงลอเรนซ์ทำให้คอยล์เคลื่อนที่เป็นเส้นตรง ซึ่งจะขับเคลื่อนส่วนประกอบที่เคลื่อนไหวที่เชื่อมต่ออยู่ให้เคลื่อนที่ตามไปด้วย
4. การเคลื่อนไหวแบบสองทิศทาง: มอเตอร์คอยล์เสียงชนิดเพลาเอาต์พุตสามารถบรรลุการเคลื่อนไหวแบบสองทิศทางนั่นคือทิศทางของการเคลื่อนที่ของคอยล์สามารถควบคุมได้โดยการควบคุมทิศทางของกระแส ช่วยให้มอเตอร์สามารถเคลื่อนที่ไปมาบนแกนเดียว ได้ตำแหน่งและการควบคุมที่แม่นยำ
5. การควบคุมวงปิด: เพื่อให้บรรลุความแม่นยำที่สูงขึ้น สามารถติดตั้งเซ็นเซอร์ในมอเตอร์เพื่อตรวจสอบตำแหน่งของคอยล์แบบเรียลไทม์ ข้อมูลป้อนกลับเหล่านี้สามารถนำมาใช้ในระบบควบคุมแบบวงปิดเพื่อให้มอเตอร์สามารถปรับตามตำแหน่งจริงได้ ส่งผลให้มีการควบคุมการเคลื่อนไหวที่แม่นยำยิ่งขึ้น
คุณสมบัติ:
- ชื่อสินค้า:ตัวกระตุ้นคอยล์เสียงแบบติดตั้งเต็มตัว
- ความแม่นยำของตำแหน่ง: ±0.1มม
- น้ำหนัก: แสงสว่าง
- ความยาวช่วงชัก: 12มม
- เสียงรบกวน: ต่ำ
- ปณิธาน: สูง
- แรงดันไฟฟ้า:42.7V
พารามิเตอร์ทางเทคนิค:
| ชื่อสินค้า | ตัวกระตุ้นคอยล์เสียงที่ปิดสนิท |
|---|---|
| ความแม่นยำของตำแหน่ง | ±0.1มม |
| วัสดุ | อลูมิเนียมอัลลอยด์ |
| อุณหภูมิในการทำงาน | -20°C~+80°C |
| แรงดันไฟฟ้า | 42.7V |
| ระดับเสียงรบกวน | ≤50dB |
| น้ำหนัก | แสงสว่าง |
| ความเร็วสูงสุด | 100เฮิร์ต(รอบต่อนาที) |
| ความยาวช่วงชัก | 12มม |
| ลวดตะกั่ว | 109มม |
| รุ่นสินค้า | พีค ฟอร์ซ (ญ) |
แรงต่อเนื่อง ที่ 25 ℃ (ยังไม่มีข้อความ) |
โรคหลอดเลือดสมองทั้งหมด (มม.) |
แรงดันไฟฟ้าสูงสุด (วี) |
กลับค่าคงที่ EMF (วี/เมตร/วินาที) |
เส้นผ่านศูนย์กลางสเตเตอร์ (มม.) | ความยาว (มม.) |
เกลียวปลายเพลา (มม.) |
| VCAH0253-0120-00A | 253 | 46.5 | 12 | 42.7 | 16 | 53.95 | 109 | M5(ด้านใน) |
| VCAH0011-0070-00A | 11 | 3.6 | 7 | 26.2 | 4.9 | 31.5 | 38.9 | M3(ด้านนอก) |
| VCAH0013-0070-00A | 13 | 4.2 | 7 | 26.6 | 5.7 | 29 | 40.5 | M3(ด้านนอก) |
| VCAH0030-0100-00A | 30 | 7.2 | 10 | 24.9 | 5.2 | 37 | 47 | M3(ด้านนอก) |
| VCAH0040-0075-00A | 40 | 12.3 | 7.5 | 16.8 | 6.9 | 36 | 50 | ∮3 |
| VCAH0040-0240-00A | 40 | 6 | 24 | 44.5 | 8 | 41 | 83 | M3 (ด้านใน) |
| VCAH0065-0140-00A | 65 | 24.6 | 14 | 27.6 | 16 | 44 | 75 | M3 (ด้านใน) |
| VCAH0230-0110-00A | 230 | 100 | 11 | 34.2 | 37 | 71 | 117 | ∮10 |
การใช้งาน:
แอคทูเอเตอร์วอยซ์คอยล์ที่ติดตั้งทั้งหมดนี้เป็นโซลูชันที่สมบูรณ์แบบสำหรับการใช้งานที่แม่นยำและแม่นยำซึ่งต้องการโซลูชันขนาดเล็ก ประสิทธิภาพสูง และน้ำหนักเบา รุ่นนี้เป็นซีรีส์ VCAH แอคชูเอเตอร์นี้ได้รับการออกแบบให้มีการป้องกันในระดับสูง มอเตอร์คอยล์เสียงแบบ Out-shaft เพลาเคลื่อนที่ในตัวและแบริ่งเชิงเส้นที่มีความแม่นยำ เพลาแบบเคลื่อนย้ายได้ทำจากวัสดุคุณภาพสูง น้ำหนักเบา มีความแข็งแกร่งสูง และทนทานต่อการสึกหรอ มอเตอร์คอยล์เสียงพร้อมเพลาเคลื่อนที่ในตัวและแบริ่งเชิงเส้นที่มีความแม่นยำ ก้านสปอร์ตทำจากวัสดุที่มีความแข็งแกร่งและทนต่อการสึกหรอสูง มีลักษณะน้ำหนักเบา เวลาตอบสนองสั้น ความถี่สูง อัตราเร่งสูง และมีความแม่นยำสูง มีการใช้กันอย่างแพร่หลายในด้านการควบคุมการไหลของวาล์วทดสอบความแม่นยำของเซมิคอนดักเตอร์ และยังใช้กันอย่างแพร่หลายในเซมิคอนดักเตอร์ การทดสอบและการตรวจจับความแม่นยำ เขตควบคุมการไหลของวาล์ว การออกแบบโมดูลาร์สามารถประมวลผลและปรับแต่งได้
