มอเตอร์ VCM เสียงกลมกระบอก มอเตอร์ขับตรง ความเร็วสูง เสียงต่ํา
รายละเอียดสินค้า
| การใช้งาน | เรือ, รถยนต์, รถจักรยานไฟฟ้า, UAV, การพิมพ์ 3 มิติ, กล้องจุลทรรศน์, กล้องเอนโดสโคป, หุ่นยนต์, เครื่อ | พิมพ์ | ไมโครมอเตอร์ |
|---|---|---|---|
| แรงบิด | 30 | การก่อสร้าง | แม่เหล็กถาวร |
| การแลกเปลี่ยน | แปรง | คุณสมบัติการป้องกัน | ปิดล้อมโดยสิ้นเชิง |
| ความเร็ว (รอบต่อนาที) | ความเร็วสูง | กระแสไฟต่อเนื่อง(A) | 5.6 |
| ประสิทธิภาพ | IE 1 | แรงสูงสุด (N) | 22 |
| การเดินทางสูงสุด (มม.) | 9.8 | มอเตอร์วอยซ์คอยล์ (V) | 24.7 |
| น้ำหนักโรเตอร์ (กก.) | 20 | เส้นผ่านศูนย์กลางสเตเตอร์ (มม.) | 34.1 |
| แรงต่อเนื่อง (N) | 6.6 | ค่าคงที่ EMF กลับ (kb) | 5.8 |
| ป้อนความยาวของขดลวด(มม.) | 35 | การใช้งาน | เซมิคอนดักเตอร์, ระบบอัตโนมัติ, เชิงพาณิชย์, การแพทย์, |
| แรงขับอันทรงพลัง (N) | 0.7-1000 | ||
| เน้น | เครื่องยนต์กลม VCM Voice Coil,เครื่องยนต์ VCM แบบกระบอก,เครื่องยนต์ VCM Voice Coil มีเสียงเสียงต่ํา |
||
รายละเอียดสินค้า

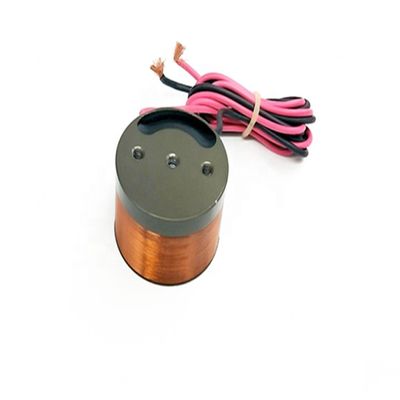

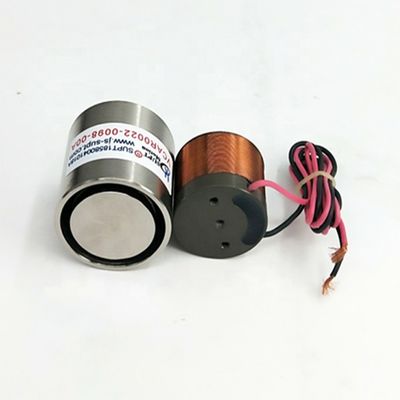

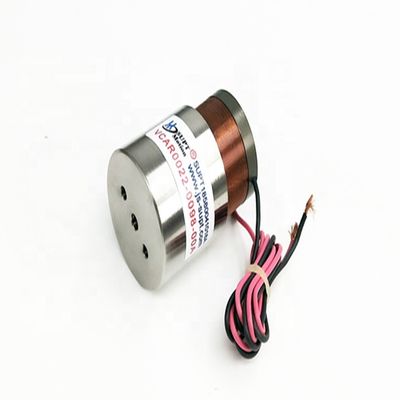

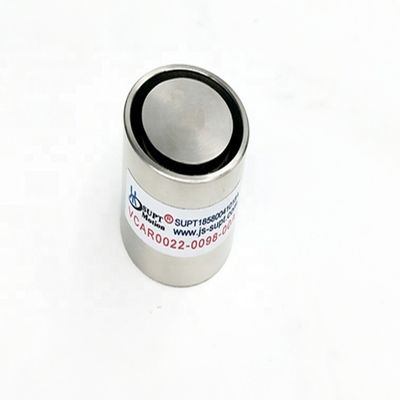

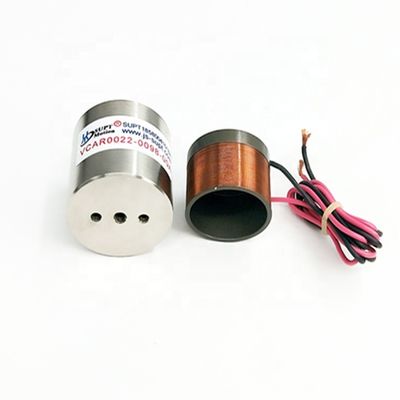

มอเตอร์ขับเคลื่อนโดยตรง มอเตอร์คอยล์เสียงทรงกระบอก เสียงรบกวนต่ำความเร็วสูง
รายละเอียดสินค้า:
มอเตอร์คอยล์วอยซ์คอยล์ (VCM) ถูกนำมาใช้กันอย่างแพร่หลายในระบบออปติคัลเนื่องจากมีการควบคุมที่แม่นยำและขนาดที่กะทัดรัด ในระบบออพติคอล VCM มักใช้ในกลไกโฟกัสอัตโนมัติของกล้องและเลนส์ ความสามารถในการเคลื่อนที่เชิงเส้นของ VCM ช่วยให้วางตำแหน่งชิ้นเลนส์ได้อย่างแม่นยำเพื่อให้ได้โฟกัสที่คมชัด
VCM แบบขับเคลื่อนโดยตรงมีการตอบสนองความถี่สูง ความเร่งสูง และความแม่นยำสูงพร้อมความเฉื่อยต่ำ ดังนั้นจึงตอบสนองต่อคำสั่งตำแหน่งได้อย่างรวดเร็วและแม่นยำ การตอบสนองนี้ทำให้เหมาะสำหรับการใช้งานต่างๆ เช่น ระบบโฟกัสแบบออปติคัลที่ต้องการการปรับเปลี่ยนที่รวดเร็วและแม่นยำ
VCM ยังมีการออกแบบที่กะทัดรัดสำหรับการรวมเข้ากับระบบออปติกที่มีพื้นที่จำกัด ฟอร์มแฟคเตอร์ขนาดเล็กทำให้สามารถรวมเข้ากับกล้อง กล้องจุลทรรศน์ กล้องโทรทรรศน์ และอุปกรณ์เกี่ยวกับการมองเห็นอื่นๆ ได้อย่างง่ายดาย โดยไม่กระทบต่อขนาดและน้ำหนักโดยรวม
มอเตอร์วอยซ์คอยล์ทรงกระบอกมีการใช้งานที่สำคัญในกลไกโฟกัสอัตโนมัติของระบบออพติคัล คุณลักษณะการขับเคลื่อนโดยตรงช่วยขจัดฟันเฟืองและการสึกหรอทางกลไก ทำให้มั่นใจได้ถึงความน่าเชื่อถือและการบำรุงรักษาต่ำ VCM มีความไดนามิกสูงและตอบสนองเพื่อการวางตำแหน่งที่รวดเร็วและแม่นยำ VCM มีขนาดเล็ก ทำให้เหมาะอย่างยิ่งสำหรับการบูรณาการเข้ากับอุปกรณ์ออพติคอลที่หลากหลาย
พารามิเตอร์ทางเทคนิค:
| รุ่นสินค้า | พีค ฟอร์ซ (ญ) |
แรงต่อเนื่อง ที่ 25 ℃ (ยังไม่มีข้อความ) |
โรคหลอดเลือดสมองทั้งหมด (มม.) |
แรงดันไฟฟ้าสูงสุด (วี) |
กลับค่าคงที่ EMF (วี/เมตร/วินาที) |
น้ำหนักของคอยล์ (ช) |
เส้นผ่านศูนย์กลางสเตเตอร์ (มม.) | ความยาว (มม.) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1,050 | 76 | 163 |
| วีคาร์0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| วีคาร์1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1,071 | 110 | 143.7 |
การใช้งาน:
มอเตอร์คอยล์เสียงเป็นมอเตอร์ขับเคลื่อนโดยตรงชนิดพิเศษ ขับเคลื่อนโดยตรงอยู่ภายใต้ระบบขับเคลื่อน มอเตอร์ขับเคลื่อนโดยตรงเชื่อมต่อโดยตรงกับโหลดเพื่อให้เกิดการขับเคลื่อนโดยตรงของโหลด รุ่นอรรถประโยชน์มีข้อดีของโครงสร้างที่เรียบง่าย ปริมาณขนาดเล็ก ความเร็วสูง การเร่งความเร็วสูง การตอบสนองที่รวดเร็ว ฯลฯ การเคลื่อนไหวของมอเตอร์คอยล์เสียงสามารถเป็นรูปแบบเชิงเส้นหรือรูปแบบส่วนโค้ง ด้วยการปรับปรุงระบบกำหนดตำแหน่งความเร็วสูงและความแม่นยำสูงและการพัฒนาอย่างรวดเร็วของเทคโนโลยีมอเตอร์คอยล์เสียง มอเตอร์คอยล์เสียงไม่เพียงแต่ใช้กันอย่างแพร่หลายในดิสก์ การวางตำแหน่งดิสก์เลเซอร์ และระบบกำหนดตำแหน่งที่แม่นยำอื่น ๆ นอกจากนี้ยังใช้กันอย่างแพร่หลายในรูปแบบต่างๆ มากมายของการเร่งความเร็วสูงและการกระตุ้นความถี่สูง เช่น การวางตำแหน่งเลนส์ในระบบออพติคัล (โพลี-RRB- ในหุ่นยนต์ที่มีความยืดหยุ่น สามารถใช้มอเตอร์วอยซ์คอยล์เพื่อลดการสั่นสะเทือนได้อย่างมีประสิทธิภาพ เพื่อการวางตำแหน่งที่รวดเร็วและแม่นยำของแอคทูเอเตอร์แบบไม่มีปลายด้วยความละเอียดสูง ช่วงชักสั้น น้ำหนักเบา และสัญญาณรบกวนต่ำ มอเตอร์คอยล์เสียงจึงเป็นตัวเลือกที่เหมาะสำหรับการใช้งานที่ต้องการความแม่นยำสูง ระยะทางสั้น และสัญญาณรบกวนต่ำ
บริการของเรา
ตัวชี้วัดทางเทคนิคและข้อกำหนดสามารถปรับแต่งได้
บริการหลังการขายที่น่าพอใจ
ข้อมูลบริษัท
การรับรอง
คำถามที่พบบ่อย
มอเตอร์คอยล์เสียง:
1.การเดินทาง : การเดินทางที่มีประสิทธิภาพ ใช้ในการคำนวณการเดินทางทั้งหมดของพลังแห่งคุณค่า.
2.ทิศทางของการเคลื่อนไหว: การติดตั้งแนวนอนหรือแนวตั้ง 90 องศา
3.กำลังโหลด:คทันทีในทิศทางตรงกันข้ามของบังคับบนมอเตอร์เช่น สปริง เป็นต้น
4.น้ำหนักบรรทุก: ส่วนคุณภาพโดยรวมของการเคลื่อนไหว รวมถึงแถบเลื่อนคุณภาพ
5.ประเภทการเคลื่อนไหว: 1.ชี้ไปที่จุดเคลื่อนไหว;2.การตอบแทนกฎ (เช่นการสแกน).
6.เส้นโค้งความเร็ว: 1.เส้นโค้งความเร็วสี่เหลี่ยมคางหมู;2.เส้นโค้งความเร็วสามเหลี่ยม; 3.เส้นโค้งความเร็วไซน์.
