เครื่องยนต์สวิงไทป์โวสต์โค้ล พร้อมเครื่อง Encoder โวสต์โค้ลหมุนสําหรับการปรับสายตา
| สถานที่กำเนิด | จางซึ, จีน |
|---|---|
| ชื่อแบรนด์ | SUPT |
| ได้รับการรับรอง | ce,ISO9001,CCC |
| หมายเลขรุ่น | VARS0120-020-00A |
| จำนวนสั่งซื้อขั้นต่ำ | ≥1 |
| ราคา | $270.00/pieces >=1 pieces |
| รายละเอียดการบรรจุ | กล่องและมอเตอร์วอยซ์คอยล์กล่องไม้ |
| เวลาการส่งมอบ | สั่งซื้อตัวอย่าง 2-3 วัน อื่น ๆ หนึ่งวันทำการ จำนวนมากที่จะเจรจา |
| เงื่อนไขการชำระเงิน | T/T |
| สามารถในการผลิต | 2,000 ชิ้น / ชิ้น ต่อ เดือน มอเตอร์วอยซ์คอยล์ |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| การรับประกัน | 3เดือน-1ปี | การใช้งาน | เรือ, รถยนต์, ระบบเซอร์โววงปิดของเครื่องมือเครื่องจักร CNC และสามารถใช้ตรวจจับการเคลื่อนที่เชิงเส้นห |
|---|---|---|---|
| ประเภท | ไมโครมอเตอร์ | แรงบิด | คำขอ |
| การก่อสร้าง | แม่เหล็กถาวร | การแลกเปลี่ยน | แปรง |
| คุณสมบัติการป้องกัน | ปิดล้อมทั้งหมด | ความเร็ว (รอบต่อนาที) | ความเร็วสูง |
| กระแสไฟต่อเนื่อง(A) | 3.5 | ประสิทธิภาพ | IE 1 |
| แรงบิดสูงสุด (Nm) | 0.08 | การเดินทางสูงสุด (มม.) | 26 |
| มอเตอร์วอยซ์คอยล์ (V) | 6.4 | แรงบิดต่อเนื่อง(Nm) | 0.05 |
| ค่าคงที่ EMF กลับ (LL) (Kb) | 0.045 | น้ำหนักคอยล์ (g) | 11.7 |
| ความยาว (มม.) | 35 | ความกว้าง (มม.) | 39.8 |
| ความสูง (มม.) | 26. | ท่าเรือ | มอเตอร์คอยล์เสียงเซี่ยงไฮ้ |
| เน้น | เครื่องยนต์สวิงไทป์โหวตโค้ล 3.5A,เครื่องยนต์โค้ลเสียงที่มีเครื่อง Encoder,3.5A โคลล์เสียงหมุนสําหรับการปรับตรงทางแสง |
||
รายละเอียดสินค้า

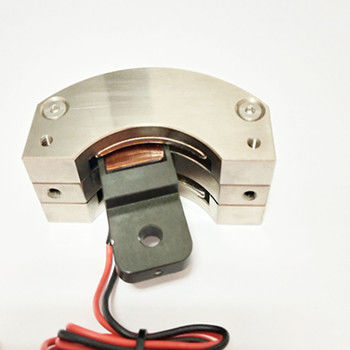

มอเตอร์โค้ลเสียงแบบสวิง (Swing Type Voice Coil Motor) พร้อมเครื่อง Encoder สําหรับการปรับตรงทางแสง
คําอธิบายสินค้า
The swing voice coil motor with optical alignment encoder is a specially designed motor system that combines the swing voice coil motor and optical alignment encoder for precise angle control and positioningระบบมอเตอร์ประเภทนี้มักจะใช้ในแอพลิเคชั่นที่ต้องการการตั้งตําแหน่งและการปรับมุมความแม่นยําสูง โดยเฉพาะในสาขา เช่น อุปกรณ์ออทคอล, ระบบการถ่ายภาพ,และอุปกรณ์แม่นยํา.
เครื่องยนต์สวิงค์โหวตโค้ลเป็นส่วนขับเคลื่อนในการขับเคลื่อนการหมุนโดยการผลิตแรงลอเรนซ์ เครื่องปรับรหัสการสอดคล้องทางออปติก เป็นเซ็นเซอร์ที่สามารถวัดมุมหรือตําแหน่งการให้ผลตอบสนองมุมที่แม่นยํา โดยการติดตามการเปลี่ยนแปลงของสัญญาณออปติก.
เครื่องยนต์สวิงค์โหวตโค้ลที่มีเครื่องโค้ดการปรับตรงทางออปติกรวม มีลักษณะดังต่อไปนี้:
1การตั้งตําแหน่งความแม่นยําสูง: เครื่องปรับตั้งตําแหน่งความแม่นยําทางแสงสามารถให้การวัดมุมที่แม่นยํามาก ทําให้มอเตอร์สามารถตั้งตําแหน่งมุมความแม่นยําสูง
2ความตอบสนองในเวลาจริง: ความตอบสนองในเวลาจริงของเครื่องปรับรหัสการสอดคล้องทางออปติก ทําให้ระบบควบคุมสามารถติดตามตําแหน่งของมอเตอร์ในเวลาจริงทําให้การควบคุมวงจรปิดและทําให้การเคลื่อนไหวของมอเตอร์แม่นยําและมั่นคงมากขึ้น.
3การตอบสนองอย่างรวดเร็ว: มอเตอร์โค้ลเสียงที่สวิง มีความตอบสนองอย่างรวดเร็ว รวมไปถึงการตอบสนองที่มีความแม่นยําสูงจากเครื่องรหัสอัตราสอดคล้องทางออปติก เพื่อบรรลุการปรับมุมอย่างรวดเร็วและแม่นยํา
4การเคลื่อนไหวเรียบร้อย: การผสมผสานลักษณะการเคลื่อนไหวเรียบร้อยของมอเตอร์โค้ลเสียงหมุนและการวัดที่แม่นยําของเครื่องปรับรหัสการสอดคล้องทางออปติกส์สามารถบรรลุการเคลื่อนไหวมุมเรียบร้อย
5. การออกแบบแบบไร้สัมผัส: เครื่องปรับเสียงการปรับตรงทางออทติก เป็นเซ็นเซอร์ไร้สัมผัสที่ไม่มีการสัมผัสทางกลกับส่วนประกอบของมอเตอร์, ลดการขัดแย้งและการสกัด
6ระดับการใช้งานที่กว้างขวาง: เครื่องยนต์สวิงชนิดเสียงโค้ลที่มีออนโคเดอร์การปรับตรงทางออทติกอล เหมาะสําหรับการใช้งานต่าง ๆ ที่ต้องการการควบคุมมุมและตําแหน่งความละเอียดสูงรวมถึงอุปกรณ์แสง, ระบบเลเซอร์,กล้องโทรทัศน์, อุปกรณ์การถ่ายภาพ เป็นต้น
ปริมาตรเทคนิค:
| VARS ซีรี่ย์ของสวิงชนิดเสียงเครื่องยนต์โค้ล | ||||||||
| รุ่น | ทอมปิก ((N-M) | ทอร์คต่อเนื่อง 25°C ((N-M) | ความยาวสูงสุด ((มม) | โลเตจ ((V) | สัตถี EMF กลับ ((V/m/S) | น้ําหนักโค้ล ((g) | ความกว้าง*ความสูง (มม.) | ความยาว ((mm) |
| VARS0008-026-00A | 0.080 | 0.045 | 26.0 | 6.4 | 0.045 | 11.7 | 39.8*261 | 35.00 |
| VARS0017-090-00A | 0.170 | 0.110 | 90.0 | 11.1 | 0.11 | 18.0 | 44*39 | 70.00 |
| VARS0022-032-00A | 0.220 | 0.120 | 32.0 | 15.5 | 0.16 | 21.5 | 51.5*26 | 60.00 |
| VARS0042-040-00A | 0.420 | 0.380 | 40.0 | 3.5 | 0.12 | 38.0 | 53.6*303 | 82.00 |
| VARS0077-020-00A | 0.770 | 0.630 | 20.0 | 6.7 | 0.24 | 66.0 | 50*30 | 75.00 |
| VARS0084-030-00A | 0.840 | 0.600 | 30.0 | 6.3 | 0.2 | 54.2 | 48.9*306 | 75.00 |

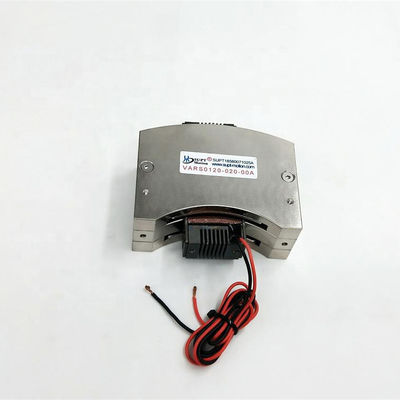

| VARS0120-020-00A | 1.200 | 1.200 | 20.0 | 8.4 | 0.67 | 65.0 | 73.5*32 | 80.00 |

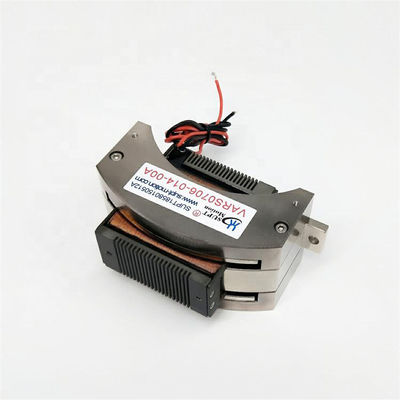

| VARS0706-014-00A | 7.100 | 2.100 | 14.0 | 52.4 | 1.03 | 220.0 | 65*545 | 115.00 |
| VARS4520-030-00A | 45.200 | 19.000 | 30.0 | 71.5 | 4.3 | 1300.0 | 240*78 | 240.00 |
การใช้งาน:
มอเตอร์โค้ลเสียงหมุน (VCM) เป็นชนิดของมอเตอร์โค้ลเสียงโค้ง ซึ่งมีลักษณะของการเร่งสูง ความถี่การตอบสนองสูง เวลาตอบสนองสั้นและความแม่นยําสูงซีรี่ย์ชนิดสวิงสามารถผลิตทอร์คมากกว่า 100NM, ทอร์คสวิงมากกว่า 90 องศา, เครื่องยนต์ชนิดนี้เป็นที่เหมาะสมโดยเฉพาะอย่างยิ่งสําหรับการตีเล็ก ความแม่นยําสูงและระบบความถี่การตอบสนองสูงสามารถทําความเร็วสูงการหมุนย้ายไปและกลับมอเตอร์โค้ลเสียงเป็นอุปกรณ์พลังงานแบบไม่สลับ, ความแม่นยําการตั้งตําแหน่งของมันขึ้นอยู่กับระบบการตอบสนองและการควบคุมโดยสิ้นเชิง, ไม่มีอะไรเกี่ยวกับการเสียงเครื่องยนต์ coil ตัวเอง.ความแม่นยําในการตั้งตําแหน่งสามารถบรรลุ 10nm ได้อย่างง่ายดาย และความเร่งสามารถบรรลุ 300g (ความเร่งจริงขึ้นอยู่กับสภาพการทํางานเฉพาะของภาระ)ผลิตภัณฑ์ชนิดสวิงมักจะใช้ในเทคโนโลยีเลเซอร์ในเครื่องจดจันทน์, เบรควาล์ว, อุปกรณ์อัตโนมัติ, ท้องอากาศ, หินครึ่งประสาทและสาขาอุตสาหกรรมอื่น ๆ
