X-Y Motion Flat Type Linear Voice Coil Actuator เสียงต่ํา เสียงต่ํา
| สถานที่กำเนิด | จางซึ, จีน |
|---|---|
| ชื่อแบรนด์ | SUPTMOTION |
| ได้รับการรับรอง | CCC, ce |
| หมายเลขรุ่น | VCAP0020-0068-00A |
| จำนวนสั่งซื้อขั้นต่ำ | ≥1 |
| ราคา | $115.00/pieces |
| รายละเอียดการบรรจุ | กล่อง/กล่องไม้วอยซ์คอยล์มอเตอร์ |
| เวลาการส่งมอบ | 1-5 ผลิตภัณฑ์ 5-7 วันจัดส่ง ตัวอย่าง 3-5 วัน จำนวนมากที่จะเจรจา |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | โปร่ง |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| การใช้งาน | เรือ, รถยนต์, UAV, หุ่นยนต์, เครื่องช่วยหายใจทางการแพทย์, กล้องจุลทรรศน์, เลนส์ | ประเภท | เซอร์โวมอเตอร์ |
|---|---|---|---|
| การก่อสร้าง | แม่เหล็กถาวร | การแลกเปลี่ยน | แปรง |
| คุณสมบัติการป้องกัน | ปิดล้อมทั้งหมด | ความเร็ว (รอบต่อนาที) | ความเร็วสูง |
| กระแสไฟต่อเนื่อง(A) | ปัจจุบัน | ประสิทธิภาพ | IE 1 |
| แรงสูงสุด (N) | 20 | การเดินทางสูงสุด (มม.) | 6.8 |
| มอเตอร์วอยซ์คอยล์ (V) | 8.2 | ความยาว (มม.) | 39 |
| ความกว้าง (มม.) | 50 | ความสูง (มม.) | 21.5 น |
| เน้น | อุปกรณ์ดําเนินเสียงเส้นเรียบ 20N,เครื่องดําเนินสายเสียงสายเสียง เสียงต่ํา,เครื่องดําเนินเสียงไมโครโวสโค้ล 20N เสียงต่ํา |
||
รายละเอียดสินค้า
เครื่องยนต์กลมเสียงชนิดเรียบที่มีการเคลื่อนไหว X-Y สินค้าที่เหมาะสม เสียงต่ํา ความละเอียดสูง
คําอธิบายสินค้า:
มอเตอร์โค้ลเสียงเรียบ (VCM) สามารถบรรลุการเคลื่อนไหว X-Y โดยการรวมโค้ลที่แยกแยกกันสองตัว. การออกแบบนี้ทําให้การควบคุมการเคลื่อนไหวที่แม่นยําได้บนแกนที่ตั้งขวางกัน
โดยเฉพาะอย่างยิ่งต่อไปนี้คือกระบวนการทั่วไปของวิธีการที่มอเตอร์โค้ลเสียงเรียบบรรลุการเคลื่อนไหว X-Y:
1. การเคลื่อนไหวแกน X: สําหรับการเคลื่อนไหวแกน X, สายโค้งของมอเตอร์ถูกวางอยู่ในตําแหน่งที่ตรงกับแกน X. เมื่อกระแสผ่านสายโค้งนี้, ตามแรง Lorentz,สายโค้ลจะถูกนําไปใช้กับแรงตั้งตรงกับทิศทางของสนามแม่เหล็กและทิศทางของกระแสไฟฟ้าพลังนี้จะทําให้โค้ลเคลื่อนไหวตามแกน X โดยการควบคุมขนาดและทิศทางของกระแสที่ผ่านโค้ล สามารถบรรลุตําแหน่งแกน X ได้อย่างแม่นยํา
2. การเคลื่อนไหวแกน Y: เพื่อบรรลุการเคลื่อนไหวบนแกน Y, สายโค้ลอื่นถูกวางอยู่ในตําแหน่งตรงกับแกน Y. โดยการส่งกระแสไฟฟ้าไปยังสายโค้ลนี้, แรง Lorentz ยังถูกผลิต,ทําให้เครื่องยนต์เคลื่อนที่บนแกน Y.
โดยการควบคุมกระแสโค้ลในขณะเดียวกันบนแกน X และ Y, การเคลื่อนไหว X-Y ในตําแหน่งใด ๆ สามารถบรรลุได้บนระนาบสองมิติการดําเนินการเคลื่อนไหวนี้สามารถบรรลุได้ไม่เพียงแค่ภายในเครื่องยนต์โค้ลเสียงเรียบแต่ยังผ่านการควบคุมภายนอกของการเปลี่ยนแปลงกระแสปัจจุบัน ทําให้การควบคุมการเคลื่อนไหวแบบเรียบ
การใช้งาน:
เครื่องดําเนินเสียงแบบสาย คือ เครื่องดําเนินเสียงแบบสายที่ออกแบบมาเพื่อให้มีความแม่นยําในการตั้งตําแหน่ง และความเร็วสูงและความสามารถในการทํางานนี่คือระบบที่น่าเชื่อถือและมีประหยัดสูง, ทําให้มันเป็นทางออกที่เหมาะสมสําหรับการใช้งานที่หลากหลาย. มันมีลักษณะของโค้ลหมุนเบา, เวลาตอบสนองที่สั้นและความถี่สูง.การก่อสร้างที่คอมแพคต ทําให้การติดตั้งและบํารุงรักษาง่าย, และมอเตอร์ที่มีพลังงานให้ผลงานที่ดีกว่า นอกจากนี้ความเร็วสูงและความสามารถพลังงานทําให้มันเหมาะสําหรับการใช้งานที่หลากหลายจากการตั้งตําแหน่งอย่างแม่นยํา ถึงการควบคุมการเคลื่อนไหวอย่างแม่นยํา. ใช้กันทั่วไปในการผลิตของ x-y แหลมการเคลื่อนไหว. ใช้กันอย่างแพร่หลายในครึ่งประสาท, อุปกรณ์เครื่องจักรขนาดเล็กอุตสาหกรรม. ด้วยความแม่นยําสูง, ชีวิตยาวและฟังก์ชันการป้องกันที่แข็งแกร่งการออกแบบแบบโมดูล เหมาะสําหรับการใช้งานที่ตอบสนองความต้องการที่เข้มงวดมอเตอร์โค้ลเสียงเรียบชุด VCAP มีความยาวชะตากระยะต่ําต่อมิติกว่ารูปสี่เหลี่ยม แต่ยังมีพื้นที่สูงต่ํากว่า ด้วยแรงผลักที่สูงถึง 500N และชะตากระยะสูงถึง 15 มมเครื่องดําเนินแบบเรียบของซีรีส์ VCAP เหมาะสําหรับการแก้ไขการเคลื่อนไหวแกน X-Y ความเร็วเล็กมากและตลาดหลักของพวกเขาอยู่ในอุตสาหกรรมครึ่งตัวนําและเครื่องมือไมโคร
ปริมาตรเทคนิค:
| รูปแบบสินค้า | พลังสูงสุด (N) |
พลังต่อเนื่อง ที่ 25°C ((N) |
ภาพรวม (mm) |
ความดันสูงสุด (V) |
สถานที่ EMF กลับ (V/m/s) |
ความยาว (mm) |
ความกว้าง (mm) |
ความสูง (mm) |

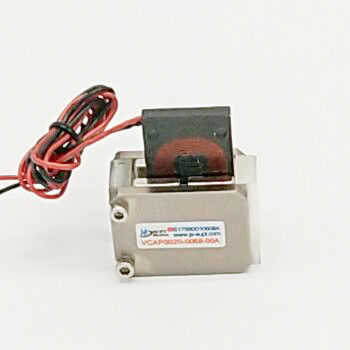

| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |

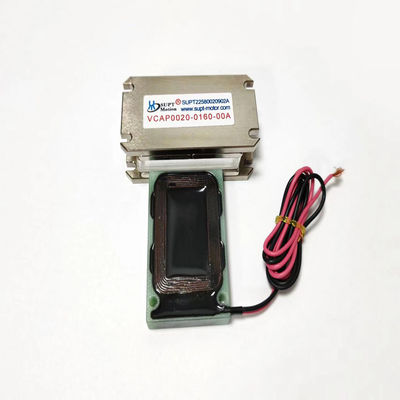

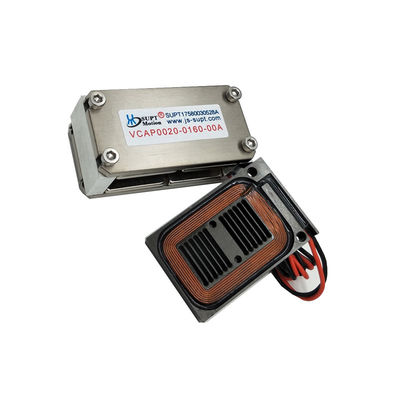

| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
