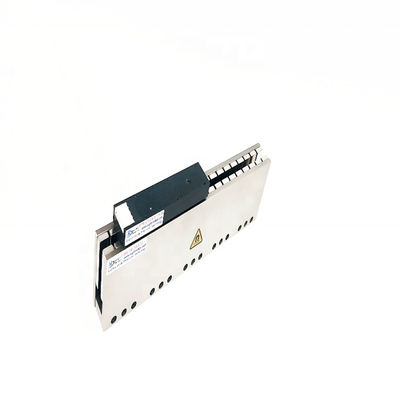

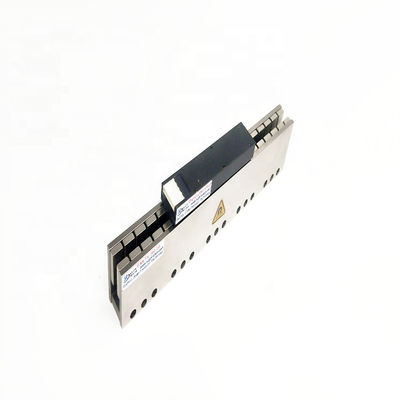

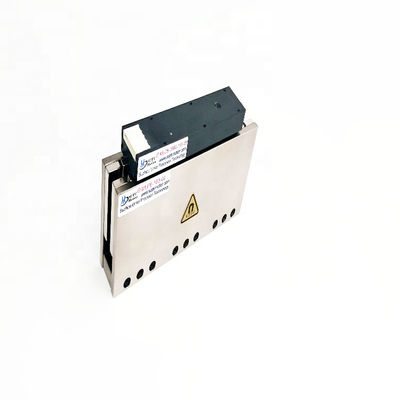

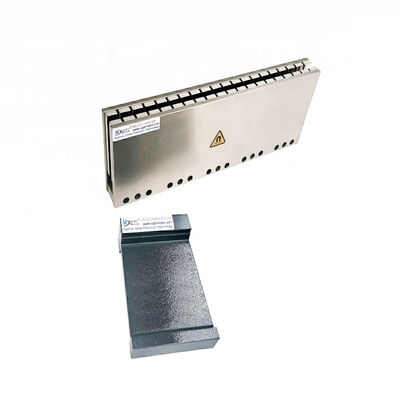

200 มิลลิเมตร Linear Servo Motor Translation Alignment Linear Stage Motor น้ําหนักเบาศูนย์เทป
| สถานที่กำเนิด | จางซึ, จีน |
|---|---|
| ชื่อแบรนด์ | SUPT |
| ได้รับการรับรอง | ce,ISO9001,CCC |
| หมายเลขรุ่น | MLCB-0080-135-00 |
| จำนวนสั่งซื้อขั้นต่ำ | ≥1 |
| ราคา | $320.00 - $410.00/pieces |
| รายละเอียดการบรรจุ | กล่องกระดาษ / กล่องไม้สำหรับมอเตอร์แม่เหล็กถาวร |
| เวลาการส่งมอบ | 1-5 ผลิตภัณฑ์ 5-7 วันจัดส่ง ตัวอย่าง 3-5 วัน จำนวนมากที่จะเจรจา |
| เงื่อนไขการชำระเงิน | T/T |
| สามารถในการผลิต | 2,000 ชิ้น / ชิ้นต่อเดือน มอเตอร์แม่เหล็กถาวร |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| การรับประกัน | 3เดือน-1ปี | ประเภท | มอเตอร์แปรงถ่าน |
|---|---|---|---|
| ความถี่ | 60Hz | เฟส | สามเฟส |
| คุณสมบัติการป้องกัน | ปิดล้อมทั้งหมด | แรงดันไฟฟ้ากระแสสลับ | 30 |
| ประสิทธิภาพ | IE 1 | แรงสูงสุด (N) | 240 |
| กระแสสูงสุด (แอมป์) | 4.2 | มอเตอร์แม่เหล็กถาวร (มิลลิวินาที) | 0.3 |
| แรงต่อเนื่อง (N) | 80 | กระแสไฟต่อเนื่อง (แอมป์) | 1.4 |
| น้ำหนักโรเตอร์ (กก.) | 0.82 | ท่าเรือ | มอเตอร์แม่เหล็กถาวรเซี่ยงไฮ้ |
| เน้น | มอเตอร์เซอร์โวไลเนียร์ 200 มม.,มอเตอร์ระยะเส้น 200 มม,การสอดคล้องการแปลงเครื่องยนต์ servo linear |
||
รายละเอียดสินค้า
200 มิลลิเมตร แผนการแปลงเส้นตรง ขั้นตอนมอเตอร์ น้ําหนักเบาศูนย์เทป
คําอธิบายสินค้า
เครื่องยนต์เส้นตรงเป็นอุปกรณ์ที่บูรณาการเครื่องยนต์เส้นตรงและเครื่องยนต์เส้นตรงมันรวมการควบคุมแม่นยําของมอเตอร์เส้นตรงและการเคลื่อนไหวเรียบของแพลตฟอร์มเลื่อนเพื่อบรรลุตําแหน่งแม่นยําและทิศทางของการเคลื่อนไหวเส้นตรงต่อไปนี้คือการอธิบายรายละเอียดมากขึ้นของเครื่องยนต์เส้นตรงบนพื้นที่เลื่อนเส้นตรง:
สร้างและหลักการทํางาน: เครื่องยนต์เส้นตรงบนแพลตฟอร์มเลื่อนเส้นตรงประกอบด้วยมอเตอร์เส้นตรงและแพลตฟอร์มเลื่อนเส้นตรงมักจะตั้งอยู่ด้านล่างของแพลตฟอร์มเลื่อนซึ่งตั้งอยู่บนกั้นการเคลื่อนไหวของมอเตอร์เส้นตรงสร้างการเคลื่อนไหวเส้นตรงตามแกน ซึ่งทําให้แพลตฟอร์มเลื่อนเลื่อนได้เรียบร้อยบนแกนนั้น
สร้างและหลักการทํางาน: เครื่องยนต์เส้นตรงบนแพลตฟอร์มเลื่อนเส้นตรงประกอบด้วยมอเตอร์เส้นตรงและแพลตฟอร์มเลื่อนเส้นตรงมักจะตั้งอยู่ด้านล่างของแพลตฟอร์มเลื่อนซึ่งตั้งอยู่บนกั้นการเคลื่อนไหวของมอเตอร์เส้นตรงสร้างการเคลื่อนไหวเส้นตรงตามแกน ซึ่งทําให้แพลตฟอร์มเลื่อนเลื่อนได้เรียบร้อยบนแกนนั้น
ลักษณะ:
1ความแม่นยําสูง: มอเตอร์เส้นตรงบนแพลตฟอร์มเลื่อนเส้นตรงมีความสามารถในการควบคุมตําแหน่งความแม่นยําสูง เหมาะสําหรับการใช้งานที่ต้องการตําแหน่งที่แม่นยํา
2การเคลื่อนไหวที่เรียบร้อย: การเคลื่อนไหวของมอเตอร์เส้นตรงให้พลังงานที่เรียบร้อยและต่อเนื่อง, ยอมให้แพลตฟอร์มเลื่อนเคลื่อนที่ที่ความเร็วคงที่, โดยการลดการสั่นและการกระแทก.
3ไม่มีส่วนประกอบของเครื่องส่ง: เนื่องจากการใช้เทคโนโลยีมอเตอร์เส้น, ส่วนประกอบของเครื่องส่งแบบดั้งเดิม (เช่นเกียร์หรือเข็มขัด) ไม่จําเป็นโดยหลีกเลี่ยงการสูญเสียทางกลและการสั่นสะเทือนระหว่างกระบวนการส่ง.
4การตอบสนองรวดเร็ว: มอเตอร์เส้นมีลักษณะของการตอบสนองรวดเร็วและสามารถทําการสั่งการการเคลื่อนไหวในเวลาสั้นเหมาะสําหรับการใช้งานที่ต้องการการตั้งตําแหน่งอย่างรวดเร็วและการเคลื่อนไหวด้วยความเร็วที่เปลี่ยนแปลง.
5การปรับแต่ง: มอเตอร์เส้นตรงบนแพลตฟอร์มที่เลื่อนเส้นตรงสามารถปรับแต่งตามความต้องการของการใช้งาน, รวมถึงความยาวแกน, ความจุของภาระ, และระบบควบคุม.
มอเตอร์เส้นตรงคืออะไร?
มอเตอร์เส้นทางเป็นไฟฟ้าเครื่องยนต์อัดแรงที่ผลิตการเคลื่อนไหวในเส้นตรงตรง แทนการเคลื่อนไหวหมุนมอเตอร์ไฟฟ้า, การเครื่องหมุน(ส่วนหมุน) หมุนใน สเตตอร์(ส่วนสแตตติก); ในมอเตอร์เส้นเส้น, สเตอเตอร์ถูกปลดและวางลงเรียบและ "โรเตอร์" ขับผ่านมันในเส้นตรงสายส่งไฟฟ้าสูงกว่าแม็กเนตที่เย็นลงถึงอุณหภูมิต่ํา เพื่อลดการบริโภคพลังงาน
ภาพ: บน: มอเตอร์ปกติ: รอเตอร์หมุนภายในสเตตอร์และมอเตอร์ทั้งหมดถูกติดตั้งไว้ในที่มอเตอร์เส้นตรงเหมือนกับมอเตอร์ไฟฟ้าปกติ ที่ถูกปลดและวางในเส้นตรงตอนนี้โรเตอร์จะเคลื่อนที่ผ่านสเตทอร เมื่อมันหมุน
วิธีการทํางานของมอเตอร์เส้น?
ในกรุงเทพมหานครมอเตอร์ไฟฟ้า, หน่วยกลางของวัสดุแม่เหล็กที่ห่อแน่น (ที่รู้จักกันในชื่อโรเตอร์) หมุนด้วยความเร็วสูงระหว่างขั้วคงที่ของแม่เหล็ก (ที่รู้จักกันในชื่อสแตเตอร์) เมื่อกระแสไฟฟ้าถูกนําไปใช้มอเตอร์อินดูชัน, แรงไฟฟ้าแม่เหล็กตั้งอยู่รอบขอบของมอเตอร์ใช้ในการสร้างสนามแม่เหล็กหมุนในพื้นที่กลางระหว่างพวกเขาทําให้มันหมุนในช่วงเวลารถไฟฟ้า, DC หรือ AC มอเตอร์เช่นนี้ใช้ในการขับเคลื่อนเกียร์และล้อและแปลงการเคลื่อนไหวหมุนเป็นการเคลื่อนไหวในเส้นตรง
| ซีรี่ย์ B--MLCB ((ไดนามิก) MLFB ((สแตตเตอร์) | ||||
| รูปแบบ / Par | MLCB-0040-075-00 | MLCB-0080-135-00 | MLCB-0145-255-00 | |
| พลังสูงสุด ((Fp) | N | 120 | 240 | 435 |
| ค่าไฟฟ้าสูงสุด ((lp) | แอมเปอร์ | 4.9 | 4.8 | 4.45 |
| พลังต่อเนื่อง ((Fc) | N | 40 | 80 | 145 |
| กระแสต่อเนื่อง ((lc) | แอมเปอร์ | 1.65 | 1.6 | 1.48 |
| คอนสแตนต้าของเครื่องขับเคลื่อน ((DC มอเตอร์แปลง/3p) ((Ka) | N/W | 8.4 | 12.1 | 16.3 |
| ความจูงคงที่ ((L-L) ((Kf) | N/Amps | 24.6 | 49.5 | 97.5 |
| คอนสแตนตี้ EMF กลับ ((L-L) ((Kb) | V/m/sec | 14.2 | 28.6 | 56.3 |
| สัตถีไฟฟ้า ((Te) | ms | 0.3 | 0.3 | 0.3 |
| ความต้านทาน ((L-L) ((R)) | @ 25°CΩ | 5.6 | 11.2 | 23.4 |
| อุปทาน ((L-L) ((l) | mh | 1.8 | 3.78 | 7.5 |
| พันธมิตรการถ่ายทอดความร้อน ((Rth) | °C/W | * 3.2 | *1.86 | ** 095 |
| อุณหภูมิสูงสุดของโค้ล ((Tmax) | °C | 120 | 120 | 120 |
| สายแม่เหล็ก (magnet pole pitch) 2T | mm | 30 | 30 | 30 |
| น้ําหนักของเครื่องเคลื่อน | กิโลกรัม | 0.28 | 0.49 | 0.97 |
สาขาใช้งาน:
1การผลิตครึ่งตัวนํา: ใช้ในการตั้งตําแหน่งแม่นยําและควบคุมการเคลื่อนไหวในการผลิตครึ่งตัวนํา เช่น การประมวลผลแผ่นและการบรรจุชิป
2ระบบออปติกและไมโครสโกปิก: ใช้ในอุปกรณ์ออปติก เพื่อหาเลนส์, กล่องตัวอย่าง, และตัวตรวจจับสําหรับการถ่ายภาพความละเอียดสูง
3การวิจัยทางการแพทย์ชีวภาพ: ใช้ในการตั้งตําแหน่งตัวอย่างและการเคลื่อนไหวในการทดลองทางการแพทย์ชีวภาพ เช่น การปลูกเซลล์และการฉีดไมโคร
4การแปรรูปแม่นยํา: ใช้สําหรับอุปกรณ์แปรรูปแม่นยําสูง เช่น การตัดเลเซอร์, การถักและการแปรรูปไมโคร
5อัตโนมัติและหุ่นยนต์: ใช้ในการจัดการวัสดุและการประกอบชิ้นงานในสายการผลิตอัตโนมัติและระบบหุ่นยนต์
สรุปคือ เครื่องยนต์แบบเส้นตรงบนแพลตฟอร์มเลื่อนรวมข้อดีในการควบคุมของมอเตอร์เส้นตรงและการเคลื่อนไหวที่เรียบร้อยของแพลตฟอร์มเลื่อนทําให้มันเหมาะสําหรับการใช้งานควบคุมการเคลื่อนไหวแบบเส้นตรงความแม่นยําสูงในหลายสาขา.
1การผลิตครึ่งตัวนํา: ใช้ในการตั้งตําแหน่งแม่นยําและควบคุมการเคลื่อนไหวในการผลิตครึ่งตัวนํา เช่น การประมวลผลแผ่นและการบรรจุชิป
2ระบบออปติกและไมโครสโกปิก: ใช้ในอุปกรณ์ออปติก เพื่อหาเลนส์, กล่องตัวอย่าง, และตัวตรวจจับสําหรับการถ่ายภาพความละเอียดสูง
3การวิจัยทางการแพทย์ชีวภาพ: ใช้ในการตั้งตําแหน่งตัวอย่างและการเคลื่อนไหวในการทดลองทางการแพทย์ชีวภาพ เช่น การปลูกเซลล์และการฉีดไมโคร
4การแปรรูปแม่นยํา: ใช้สําหรับอุปกรณ์แปรรูปแม่นยําสูง เช่น การตัดเลเซอร์, การถักและการแปรรูปไมโคร
5อัตโนมัติและหุ่นยนต์: ใช้ในการจัดการวัสดุและการประกอบชิ้นงานในสายการผลิตอัตโนมัติและระบบหุ่นยนต์
สรุปคือ เครื่องยนต์แบบเส้นตรงบนแพลตฟอร์มเลื่อนรวมข้อดีในการควบคุมของมอเตอร์เส้นตรงและการเคลื่อนไหวที่เรียบร้อยของแพลตฟอร์มเลื่อนทําให้มันเหมาะสําหรับการใช้งานควบคุมการเคลื่อนไหวแบบเส้นตรงความแม่นยําสูงในหลายสาขา.
บริการของเรา
เรายินดีที่จะช่วยออกแบบตามสั่ง
การบรรจุและการขนส่ง
ท่าเรือหลัก: ชางไฮ / เชียงใหม่ / กวางโจว หรือตามความต้องการ
เวลานํา: ปกติสินค้าสามารถพร้อมภายใน 20 วัน
บริษัทส่งด่วน: DHL,TNT,UPS,FEDEX เป็นต้น
