เวลาตอบสนองสั้น โมดูลมอเตอร์โค้ลเสียง ระดับการตั้งตําแหน่งเชิงเส้นแม่นยําสูง
| สถานที่กำเนิด | จางซึ, จีน |
|---|---|
| ชื่อแบรนด์ | SUPT |
| ได้รับการรับรอง | ISO9001 |
| หมายเลขรุ่น | VCAR0070-0149-00A |
| จำนวนสั่งซื้อขั้นต่ำ | 2 ชิ้น |
| ราคา | $365.00/pieces >=2 pieces |
| รายละเอียดการบรรจุ | กล่องและมอเตอร์วอยซ์คอยล์กล่องไม้ |
| เวลาการส่งมอบ | 1-5 ผลิตภัณฑ์ 5-7 วันจัดส่ง ตัวอย่าง 3-5 วัน จำนวนมากที่จะเจรจา |
| เงื่อนไขการชำระเงิน | T/T |
| สามารถในการผลิต | 2,000 ชิ้น / ชิ้น ต่อ เดือน มอเตอร์วอยซ์คอยล์ |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| การรับประกัน | 3เดือน-1ปี | การใช้งาน | เรือ, รถยนต์, รถจักรยานไฟฟ้า, UAV, หุ่นยนต์, เครื่องช่วยหายใจทางการแพทย์, กล้องจุลทรรศน์, กล้องเอนโด |
|---|---|---|---|
| ประเภท | ไมโครมอเตอร์ | แรงบิด | คำขอ |
| การก่อสร้าง | แม่เหล็กถาวร | การแลกเปลี่ยน | แปรง |
| คุณสมบัติการป้องกัน | ปิดล้อมทั้งหมด | ความเร็ว (รอบต่อนาที) | ความเร็วสูง |
| กระแสไฟต่อเนื่อง(A) | 4A | ประสิทธิภาพ | IE 1 |
| แรงสูงสุด (N) | 70 | การเดินทางสูงสุด (มม.) | 14.9 |
| มอเตอร์วอยซ์คอยล์ (V) | 26.9 | น้ำหนักโรเตอร์ (กก.) | 79 |
| เส้นผ่านศูนย์กลางสเตเตอร์ (มม.) | 43 | แรงต่อเนื่อง (N) | 27.3 |
| ท่าเรือ | มอเตอร์คอยล์เสียงเซี่ยงไฮ้ | ||
| เน้น | เวลาตอบสนองสั้น มอเตอร์โมดูล,ระยะการตั้งตําแหน่งสายเสียง 70N,ระดับความแม่นยําสูง 70N Voice Coil Positioning Stage |
||
รายละเอียดสินค้า

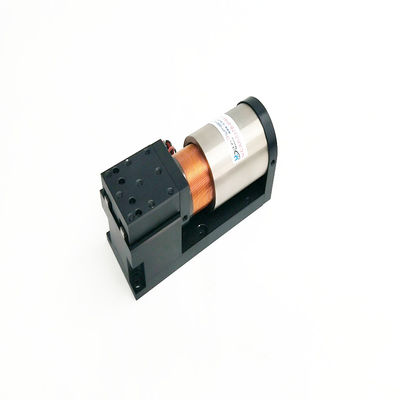

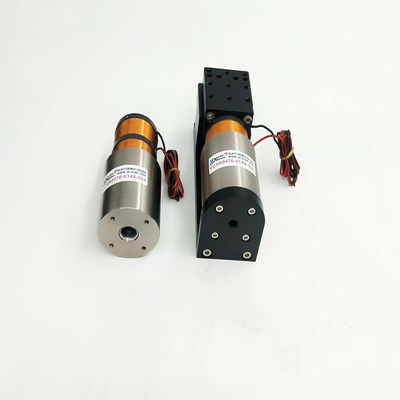

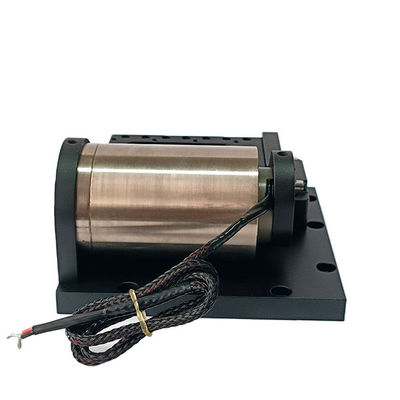

ความละเอียดสูงและเวลาตอบสนองที่สั้น Voice Coil Actuator Level Linear Platform
คําอธิบายสินค้า
หลักการออกแบบของแพลตฟอร์มเส้นสําหรับมอเตอร์กลมเสียงประกอบด้วยโครงสร้างกลและระบบควบคุมเพื่อให้เกิดการควบคุมการเคลื่อนไหวแบบเส้นตรงที่แม่นยําตามนี้คือหลักการพื้นฐานและแนวคิดของการออกแบบแพลตฟอร์มเส้นสําหรับมอเตอร์กลมเสียง:
1หลักการทํางานของมอเตอร์โค้ลเสียง: มอเตอร์โค้ลเสียงคือมอเตอร์เส้นประกอบด้วยสนามแม่เหล็กคงที่และโค้ลเคลื่อนไหว เมื่อใช้พลังงานผ่านโค้ลกระแสไฟฟ้าที่ผลิตและสนามแม่เหล็กปฏิสัมพันธ์กันเพื่อผลิตแรงที่ขับเคลื่อนโค้ลที่จะเคลื่อนไหวเชิงเส้นบนรถเลนนํา.
2การออกแบบโครงสร้างเครื่องจักรกล: เมื่อออกแบบแพลตฟอร์มเส้นสําหรับมอเตอร์กลมเสียง, มันจําเป็นต้องพิจารณาการออกแบบส่วนประกอบเครื่องจักรกล เช่นการนํา, รวม,และโครงสร้างการส่งสัญญาณการเคลื่อนที่. รถเลื่อนและสไลเดอร์ต้องมีความแม่นยําสูง, การขัดขัดต่ํา, และความแข็งแรงสูงเพื่อให้แน่ใจว่าการเคลื่อนไหวเรียบร้อย
3โครงสร้างปิด: เพื่อป้องกันอนุภาคภายนอกและผลกระทบต่อสิ่งแวดล้อมสามารถพิจารณาโครงสร้างกลปิดในการออกแบบเพื่อให้แน่ใจว่าการป้องกันและการทํางานที่มั่นคงของส่วนประกอบของมอเตอร์.
4การติดตั้งเซ็นเซอร์: ติดตั้งเซ็นเซอร์ตําแหน่ง เช่น เอ็นโคเดอร์หรือเซ็นเซอร์ฮอลล์ บนแพลตฟอร์มเส้นเพื่อรับผลตอบสนองตําแหน่งในเวลาจริงสัญญาณการตอบสนองเหล่านี้ถูกใช้ในการควบคุมวงจรปิดเพื่อปรับการเคลื่อนไหวของมอเตอร์และบรรลุการควบคุมตําแหน่งที่แม่นยํา.
5ระบบควบคุมวงจรปิด: เครื่องยนต์สายเสียงสอยมอเตอร์โดยทั่วไปใช้ระบบควบคุมวงจรปิดซึ่งปรับกระแสของมอเตอร์ขึ้นอยู่กับการตอบสนองตําแหน่งในเวลาจริง เพื่อเคลื่อนโค้ลไปยังตําแหน่งเป้าหมาย. เครื่องควบคุมสามารถถูกฝังหรือภายนอก, และสามารถเลือกตามความต้องการการใช้งาน.
ปริมาตรเทคนิค:
| รูปแบบสินค้า | พลังสูงสุด | พลัง ต่อเนื่อง | ภาพรวม | ปริมาณสูงสุด | ความดันสูงสุด | คอนสแตนต้าของแรงผลัก | ความละเอียด Encoder | ความแม่นยําซ้ํา |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 1.7 | 15.7 | 3.57 | 0.1/0.5/1 | 1/5/10 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 2.3 | 26.6 | 5.72 | 0.1/0.5/1 | 1/5/10 |
| VCAR0022-0098-00A | 22 | 6.5 | 9.8 | 3.8 | 24.7 | 5.8 | 0.1/0.5/1 | 1/5/10 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 4.5 | 24.3 | 5.87 | 0.1/0.5/1 | 1/5/10 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 4.95 | 44.9 | 8.88 | 0.1/0.5/1 | 1/5/10 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 4 | 26.9 | 17.7 | 0.1/0.5/1 | 1/5/10 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 6.85 | 34.5 | 12.7 | 0.1/0.5/1 | 1/5/10 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 6.4 | 35.1 | 41 | 0.1/0.5/1 | 1/5/10 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 10.1 | 28.2 | 26 | 0.1/0.5/1 | 1/5/10 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 11.7 | 31.6 | 37.2 | 0.1/0.5/1 | 1/5/10 |
| VCAR1351-0310-00A | 1351 | 376.8 | 3 | 19.9 | 73.5 | 68 | 0.1/0.5/1 | 1/5/10 |
พลาตฟอร์มเส้นของโมดูลมอเตอร์กลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมสามารถทําการสั่นสะเทือนความเร็วสูงและการเคลื่อนไหวแบบสลับ,แรงผลักดันสูงสุดคือ 70N, กระแสต่อเนื่องคือ 4A, มันมีความเร่งสูง, น้ําหนักเบา, ขนาดเล็ก, เสียงความถี่สูง, ความแม่นยําสูง, เสียงความถี่สูง, การควบคุมแรงที่แม่นยําความเร็วการตอบสนองอย่างรวดเร็ว (ความเร็วในการเร่งในมิลลิสekunth ถึง 20G) และคุณสมบัติอื่น ๆมีความถี่ในการเคลื่อนไหวสูง การควบคุมง่าย โครงสร้างเรียบง่ายและน่าเชื่อถือ ไม่มีอุปกรณ์ย้อนหลัง ไม่ต้องบํารุงรักษา ใช้งานได้นาน สามารถทํางานต่อเนื่องได้นานและระยะเวลาการรับประกันคือ 3 เดือนถึง 1 ปีการใช้งานของมันประกอบด้วยสารประกอบครึ่งประสานทางการแพทย์ การบินและอวกาศ และอุตสาหกรรมรถยนต์ เรือเรือ รถยนต์ จักรยานไฟฟ้า เครื่องบินไร้คนขับ โรบอต เครื่องหายใจทางการแพทย์ มิกรอสโกป เอ็นโดสโกป ระบบออทติกสามารถปรับเปลี่ยนได้ตามความต้องการของลูกค้า.
บริการของเรา
ตัวชี้วัดทางเทคนิคและรายละเอียดสามารถปรับแต่งได้
บริการหลังการขายที่น่าพอใจ
การบรรจุและการขนส่ง
ข้อมูลบริษัท
FAQ
1การเดินทาง: การเดินทางจริง ใช้ในการคํานวณของค่าแรง.
2ทิศทางการเคลื่อนไหว: ติดตั้งแนวราบหรือแนวตั้ง 90 องศา
3.แรงโหลด:constant ในทิศทางกลับของแรงบนเครื่องยนต์เช่นสปริง ฯลฯ
4.น้ําหนักของภาระ: ส่วนของการเคลื่อนไหวที่มีคุณภาพรวม รวมถึงสไลเดอร์คุณภาพ
5ประเภทการเคลื่อนไหว: 1.การเคลื่อนไหวจากจุดหนึ่งไปอีกจุดหนึ่ง;2.การตอบสนองกันของกฎ (เช่น การสแกน).
6.เส้นโค้งความเร็ว: 1.กุ้งความเร็วแบบตรา;2.กุ้งความเร็วสามเหลี่ยม; 3.สายโค้งความเร็ว sinus.
