โมดูลมอเตอร์ความตอบสนองสูง สเตจ โวสต์โคล สเตจเส้นสําหรับระบบออปติก
| สถานที่กำเนิด | จางซึ, จีน |
|---|---|
| ชื่อแบรนด์ | SUPT Motion |
| ได้รับการรับรอง | ce,ISO9001,CCC |
| หมายเลขรุ่น | VCAR0022-0098-00A |
| จำนวนสั่งซื้อขั้นต่ำ | ≥1 |
| ราคา | $380.00/pieces >=1 pieces |
| รายละเอียดการบรรจุ | กล่องกระดาษ / กล่องไม้สําหรับแพลตฟอร์มการเคลื่อนไหวไฟฟ้า |
| เวลาการส่งมอบ | 1-5 ผลิตภัณฑ์ 5-7 วันจัดส่ง ตัวอย่าง 3-5 วัน จำนวนมากที่จะเจรจา |
| เงื่อนไขการชำระเงิน | T/T |
| สามารถในการผลิต | 3000 ชิ้น / ชิ้น ต่อ เดือน แพลตฟอร์มการเคลื่อนที่ด้วยไฟฟ้า |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| การรับประกัน | 3เดือน-1ปี | การใช้งาน | เรือ, รถยนต์, รถจักรยานไฟฟ้า, UAV, หุ่นยนต์, เครื่องช่วยหายใจทางการแพทย์, กล้องจุลทรรศน์, เลนส์ |
|---|---|---|---|
| ประเภท | ไมโครมอเตอร์ | แรงบิด | คำขอ |
| การก่อสร้าง | แม่เหล็กถาวร | การแลกเปลี่ยน | แปรง |
| คุณสมบัติการป้องกัน | ปิดล้อมทั้งหมด | ความเร็ว (รอบต่อนาที) | ความเร็วสูง |
| กระแสไฟต่อเนื่อง(A) | 3.8 | ประสิทธิภาพ | IE 1 |
| แรงสูงสุด (N) | 22 | จังหวะ (มม.) | 9.8 |
| แพลตฟอร์มการเคลื่อนที่ด้วยไฟฟ้า (v) | 24.7 | ท่าเรือ | ชานไฮ |
| เน้น | ระยะของโมดูลมอเตอร์ที่มีความตอบสนองสูง,ระยะเส้นสายเสียง 3.8A,สเตจสายเสียงสําหรับระบบออปติกส์ |
||
รายละเอียดสินค้า

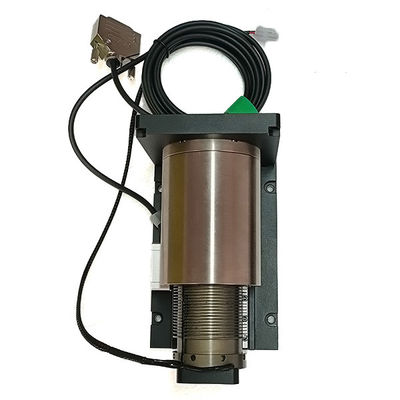

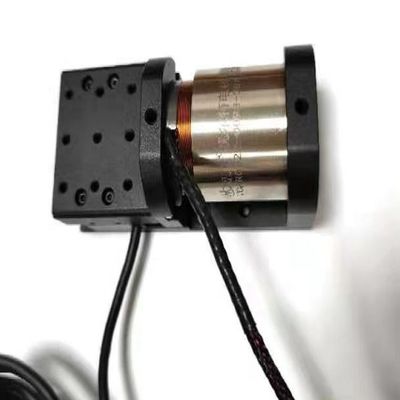

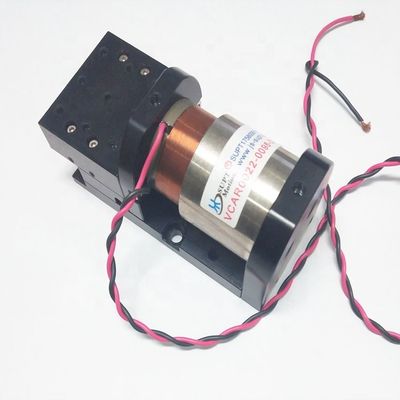

โมดูลแพลตฟอร์มเส้นตรงปัจจุบันต่ําที่มีการตอบสนองสูง สําหรับระบบออปติกส์
คําอธิบายสินค้า
โมดูลแพลตฟอร์มแบบเส้นตรงพบการใช้งานที่สําคัญในสาขาของออตติกส์ เนื่องจากความสามารถในการให้ความเคลื่อนไหวแบบเส้นตรงที่แม่นยําและควบคุมโมดูลเหล่านี้เป็นส่วนประกอบที่สําคัญในระบบและการทดลองทางออปติกส์ต่าง ๆ, ทําให้สามารถตั้งตําแหน่ง, การจัดสรรและการเคลื่อนไหวขององค์ประกอบทางออปติกได้อย่างแม่นยํา. การใช้งานหลักของโมดูลแพทฟอร์มเส้นตรงในสาขาของออปติกส์ประกอบด้วย:
1การจัดสรรออปติกส์ความแม่นยํา: โมดูลแพลตฟอร์มเส้นถูกใช้ในการจัดสรรองค์ประกอบออปติกส์อย่างแม่นยํา เช่น เลนส์, กระจก, พริสม, และฟิลเตอร์ในระบบออปติกส์การควบคุมการเคลื่อนไหวที่แม่นยําของพวกมัน ทําให้มีการจัดสรรให้ดีที่สุด เพื่อการส่งแสงที่มีประสิทธิภาพ และการสร้างภาพที่แม่นยํา.
2ระบบกล้องจุลทรรศน์: โมดูลแพลตฟอร์มเส้นตรงมีบทบาทสําคัญในการตั้งกล้องจุลทรรศน์ โดยการอนุญาตให้มีการเคลื่อนไหวอย่างแม่นยําของเป้าหมาย, ขั้นตอน, และองค์ประกอบอื่น ๆ ของกล้องจุลทรรศน์ทําให้เกิดการจับตาได้ถูกต้อง, การสแกนตัวอย่าง และการถ่ายภาพในวิทยาศาสตร์ชีววิทยาและวัสดุ
3การกํากับแสงเลเซอร์: ขั้นตอนเส้นตรงถูกใช้ในการควบคุมการเคลื่อนไหวของแสงเลเซอร์ในระบบเลเซอร์และตําแหน่งสําหรับงาน เช่น การตัดเลเซอร์, การตราและการแปรรูปวัสดุ
4สเปคตรอสโกปี้: โมดูลแพลตฟอร์มแบบเส้นตรงอํานวยความสะดวกในการเคลื่อนไหวของตัวอย่าง, เครื่องตรวจจับ, และแหล่งแสงในการจัดตั้งสเปคตรอสโกปิกทําให้สามารถสแกนและวิเคราะห์สเปคตรแสงที่ควบคุมได้ สําหรับการใช้งานทางวิเคราะห์และวิทยาศาสตร์ต่างๆ.
5อินเตอร์เฟโรเมตร: ในการตั้งค่าอินเตอร์เฟโรเมตร โมดูลแพลตฟอร์มเชิงเส้นสามารถควบคุมการเคลื่อนไหวที่จําเป็นในการสร้างรูปแบบการแทรกแซง,ความละเอียดสูงของลักษณะผิว
6การทดสอบและการประกอบคุณลักษณะทางออปติก: แพลตฟอร์มแบบเส้นตรงถูกใช้ในการทดสอบทางออปติก เพื่อตั้งตําแหน่งส่วนประกอบทางออปติกอย่างแม่นยําระหว่างกระบวนการทดสอบและการประกอบคุณลักษณะนี่ทําให้การวัดคุณสมบัติทางออปติกที่สม่ําเสมอและซ้ําได้.
7การสอดคล้องไฟเบอร์ออปติก: โมดูลแพลตฟอร์มเส้นตรงช่วยในการสอดคล้องไฟเบอร์ออปติกและองค์ประกอบไฟเบอร์ออปติกเพื่อการเชื่อมแสงเข้าและออกจากไฟเบอร์อย่างมีประสิทธิภาพสิ่งนี้สําคัญมากในด้านโทรคมนาคม, เซ็นเซอร์ไฟเบอร์ออปติก และการใช้งานในการส่งข้อมูล
8. โฟโตลิโตกราฟี: ขั้นตอนเส้นตรงถูกใช้ในระบบโฟโตลิโตกราฟีสําหรับการผลิตครึ่งตัวนําและการผลิตไมโครฟาเบรคชั่นสนับสนุนการสร้างรูปแบบแม่นยําของโครงสร้างเล็ก ๆ.
9การขยายและขยายรังสี: แพลตฟอร์มการเคลื่อนไหวเชิงเส้นช่วยในการปรับกว้างรังสีและการขยายรังสีในการตั้งค่าทางออปติกส์ต่างๆ เพื่อให้แน่ใจว่ารังสีทางออปติกส์ถูกเน้นหรือขยายตามความต้องการ
10อุปกรณ์ออปติกัล: ขั้นตอนเชิงเส้นถูกบูรณาการในอุปกรณ์ออปติกัลต่าง ๆ รวมถึงกล้องโทรทัศน์, ไมโครสโกป, และเมตรสีเพื่อให้สามารถควบคุมการเคลื่อนไหวของส่วนประกอบและเพิ่มผลงานโดยรวม.
ปริมาตรเทคนิค:
| ปริมาตรสินค้า | |||||||||||
| ปริมาตร การทํางาน | หน่วย | VCAR0006- 0050-00A |
VCAR0013- 0072-00A |
VCAR0022- 0098-00A |
VCAR0033- 0099-00A |
VCAR0044- 0249-00A |
VCAR0070- 0149-00A |
VCAR0087- 0062-00A |
VCAR0140- 0150-00A |
VCAR0262- 0112-00A |
VCAR0262- 0249-00A |
| ความแรงกระตุ้นสูงสุด | N | 6.2 | 13 | 22 | 33 | 44 | 70 | 87 | 140 | 262 | 262 |
| ยืนยัน กระตุ้น |
N | 2.6 | 4.2 | 6.6 | 8 | 11.7 | 27.3 | 21.7 | 42.2 | 111 | 112 |
| การกระแทกที่มีประสิทธิภาพ | mm | 5 | 7.2 | 9.8 | 9.9 | 24.9 | 14.9 | 6.2 | 15 | 11.2 | 24.9 |
| ปริมาณสูงสุด | A | 1.7 | 2.3 | 3.8 | 4.5 | 4.95 | 4 | 6.85 | 5.3 | 6.4 | 10.1 |
| ความดันสูงสุด | v | 15.7 | 26.6 | 24.7 | 24.3 | 44.9 | 26.9 | 34.5 | 33.4 | 35.1 | 28.2 |
| คอนสแตนต้าของแรงผลัก | ไม่มี | 3.57 | 5.72 | 5.8 | 5.87 | 8.88 | 17.7 | 12.7 | 26.6 | 41 | 26 |
| ความละเอียด Encoder | อืม | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.10.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/05/1 |
| ความแม่นยําซ้ํา | อืม | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 |
| ความตรง | อืม | K3/25 มม | K3/25 มม | K3/25 มม | K3/25 มม | K3/25 มม | K3/25 มม | K3/25 มม | K3/25 มม | K3/25 มม | K3/25 มม |
| ความเรียบ | อืม | K3/25 มม | K3/25 มม | K3/25 มม | K3/25 มม | K3/25 มม | (K3/25 มม. | K3/25 มม | K3/25 มม | K3/25 มม | K3/25 มม |
| รูปแบบสินค้า | พลังสูงสุด (N) |
พลังต่อเนื่อง ที่ 25°C ((N) |
ภาพรวม (mm) |
ความดันสูงสุด (V) |
สถานที่ EMF กลับ (V/m/s) |
น้ําหนักของโค้ล (g) |
กว้างของ Stator (mm) | ความ ยาว (mm) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
การใช้งาน:
พลาตฟอร์มเส้นของโมดูลมอเตอร์เสียงโค้ล เหมาะสําหรับการใช้งาน servo ปิดวงจรด้วยการชักสั้นที่มีความมั่นคงที่ดี และสามารถเคลื่อนไหวกระชับกระชับและกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับ. การควบคุมที่ง่ายและน่าเชื่อถือ ไม่จําเป็นต้องใช้อุปกรณ์ย้อนหลัง ใช้งานได้นานโดยไม่ต้องบํารุงรักษา เนื่องจากขนาดเล็ก จึงเหมาะสําหรับพื้นที่แคบพลาตฟอร์มการดําเนินการเสียงโค้ลสามารถตําแหน่งการแปรรูป, ความเร็ว, การเร่งเร่งและการควบคุมแรง ระดับความแม่นยําการตั้งตําแหน่งถึง 0.1um-0.5um, และความเร่งเร่งถึง 20Gรถจักรยานไฟฟ้า, เครื่องบินไร้คนขับ, หุ่นยนต์, เครื่องหายใจทางการแพทย์, ไมโครสโกป, เอ็นโดสโกป, และโครงการแสงโครงสร้างแพลตฟอร์มสามารถแปรรูปและปรับปรุง. ตามการใช้งานที่แตกต่างกัน เลือกกลไกการนําเส้นตรงที่เหมาะสม ประเภทต่าง ๆ ของการนําเส้นตรงความแม่นยําสูง และอื่น ๆ
บริการของเรา
ตัวชี้วัดทางเทคนิคและรายละเอียดสามารถปรับแต่งได้
ตัวอย่างหนึ่ง สินค้าเก็บ
บริการหลังการขายที่น่าพอใจ
ข้อมูลบริษัท
การบรรจุและการขนส่ง
การรับรอง
FAQ
1การเดินทาง: การเดินทางจริง ใช้ในการคํานวณของค่าแรง.
2ทิศทางการเคลื่อนไหว: ติดตั้งแนวราบหรือแนวตั้ง 90 องศา
3.แรงโหลด:constant ในทิศทางกลับของแรงบนเครื่องยนต์เช่นสปริง ฯลฯ
4.น้ําหนักของภาระ: ส่วนของการเคลื่อนไหวที่มีคุณภาพรวม รวมถึงสไลเดอร์คุณภาพ
5ประเภทการเคลื่อนไหว: 1.การเคลื่อนไหวจากจุดหนึ่งไปอีกจุดหนึ่ง;2.การตอบสนองกันของกฎ (เช่น การสแกน).
6.เส้นโค้งความเร็ว: 1.กุ้งความเร็วแบบตรา;2.กุ้งความเร็วสามเหลี่ยม; 3.สายโค้งความเร็ว sinus.
