ระดับความถี่สูง โมเตอร์โค้ลเสียง ระดับความเร็วต่ํา DC ระดับออตติกที่ขับเคลื่อนแบบเส้นตรง
| สถานที่กำเนิด | จางซึ, จีน |
|---|---|
| ชื่อแบรนด์ | SUPT |
| ได้รับการรับรอง | ISO9001 |
| หมายเลขรุ่น | VCAR0013-0072-00A |
| จำนวนสั่งซื้อขั้นต่ำ | ≥1 |
| ราคา | $430.00 - $440.00/pieces |
| รายละเอียดการบรรจุ | กล่องและมอเตอร์วอยซ์คอยล์กล่องไม้ |
| เวลาการส่งมอบ | 1-5 ผลิตภัณฑ์ 5-7 วันจัดส่ง ตัวอย่าง 3-5 วัน จำนวนมากที่จะเจรจา |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | 3000 ชิ้น / ชิ้นต่อไตรมาสวอยซ์คอยล์มอเตอร์ |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| การรับประกัน | 3เดือน-1ปี | การใช้งาน | เรือ, รถยนต์, จักรยานไฟฟ้า, หุ่นยนต์, UAVs, เครื่องช่วยหายใจทางการแพทย์, เลนส์, การพิมพ์ 3 มิติ, กล้ |
|---|---|---|---|
| ประเภท | ไมโครมอเตอร์ | แรงบิด | 30 |
| การก่อสร้าง | แม่เหล็กถาวร | การแลกเปลี่ยน | แปรง |
| คุณสมบัติการป้องกัน | ปิดล้อมทั้งหมด | ความเร็ว (รอบต่อนาที) | ความเร็วตัวแปร |
| กระแสไฟต่อเนื่อง(A) | 4.3 | ประสิทธิภาพ | IE 1 |
| แรงสูงสุด (N) | 13 | การเดินทางสูงสุด (มม.) | 7.2 |
| มอเตอร์วอยซ์คอยล์ (V) | 26.6 | น้ำหนักโรเตอร์ (กก.) | 16.2 |
| เส้นผ่านศูนย์กลางสเตเตอร์ (มม.) | 26.2 | แรงต่อเนื่อง (N) | 4.2 |
| ท่าเรือ | มอเตอร์คอยล์เสียงเซี่ยงไฮ้ | ||
| เน้น | ระยะสอยเสียงความถี่สูง,ระดับความเร็วต่ํา,DC Linearly Motorized Optical Stage ระดับออนไลน์ |
||
รายละเอียดสินค้า

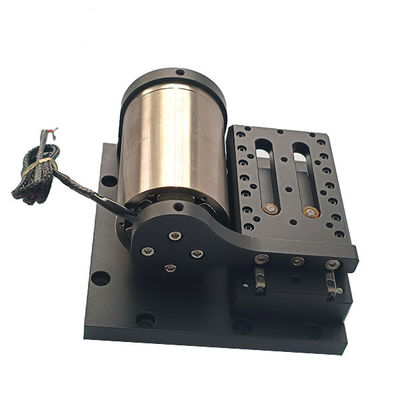

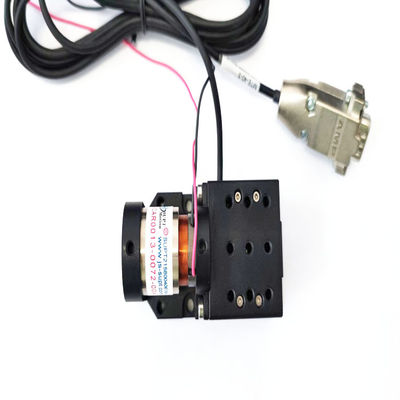

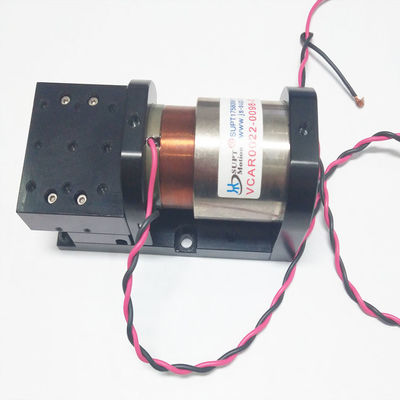

ไฟฟ้าความถี่สูง ความเร็วต่ํา DC มอเตอร์เส้นตรง Optics ระยะเส้นตรง
คําอธิบายสินค้า
เครื่องควบคุมมอเตอร์ VCM มีบทบาทสําคัญในการปรับปรุงผลงานของโมดูลมอเตอร์กลมเสียงทําให้การตั้งตําแหน่งและการควบคุมการเคลื่อนไหวถูกต้องเครื่องควบคุมมอเตอร์ยังสามารถให้บริการฟังก์ชันที่ก้าวหน้า เช่น การตอบสนองตําแหน่ง, โปรไฟล์การเคลื่อนไหว และอัลการิธึมควบคุมที่กําหนดเอง, เสริมความหลากหลายและฟังก์ชันของโมดูล VCM.
หลักการทํางาน:
โมดูลมอเตอร์โค้ลเสียงประกอบด้วยแม่เหล็กถาวรและโค้ลสาย เมื่อกระแสไฟฟ้าผ่านโค้ล มันสร้างสนามแม่เหล็กสนามแม่เหล็กนี้ปฏิสัมพันธ์กับแม่เหล็กถาวรโดยการควบคุมทิศทางและปริมาณของกระแสปัจจุบัน การเคลื่อนไหวและตําแหน่งของแพลตฟอร์มเลื่อนสามารถควบคุมได้อย่างแม่นยํา
โมดูลเครื่องยนต์ห่วงเสียงเป็นวิธีการควบคุมการเคลื่อนไหวแบบเส้นตรงที่มีประสิทธิภาพและแม่นยํา สําหรับแพลตฟอร์มเลื่อน ด้วยความแม่นยําสูง ตอบสนองเร็ว การทํางานอย่างเรียบร้อย และขนาดเล็กพวกเขาพบการใช้งานในอุตสาหกรรมต่าง ๆ. เครื่องควบคุมมอเตอร์สําหรับโมดูล VCM เพิ่มการทํางานของพวกเขาโดยการให้บริการการควบคุมที่แม่นยําและคุณสมบัติที่ก้าวหน้าโมดูลมอเตอร์โค้ลเสียงอาจมีบทบาทสําคัญในการปรับปรุงระบบควบคุมการเคลื่อนไหว.
ปริมาตรเทคนิค:
| ปริมาตรสินค้า | |||||||||||
| ปริมาตร การทํางาน | หน่วย | VCARO006- 0050-O0A |
VCARO013- 0072-00A |
VCARO022- 0098-OOA |
VCARO033- 0099-00A |
VCARO044- 0249-OOA |
VCARD070- 0149-OA |
VCAR0087- 0062-OOA |
VCARO140- 0150-OOA |
VCAR0262- 0112-00A |
VCAR0262- 0249-00A |
| ความแรงกระตุ้นสูงสุด | N | 6.2 | 13 | 22 | 33 | 44 | 70 | 87 | 140 | 262 | 262 |
| ยืนยัน กระตุ้น |
N | 2.6 | 4.2 | 6.6 | 8 | 11.7 | 27.3 | 21.7 | 42.2 | 111 | 112 |
| การกระแทกที่มีประสิทธิภาพ | mm | 5 | 7.2 | 9.8 | 9.9 | 24.9 | 14.9 | 6.2 | 15 | 11.2 | 24.9 |
| ปริมาณสูงสุด | A | 1.7 | 2.3 | 3.8 | 4.5 | 4.95 | 4 | 6.85 | 5.3 | 6.4 | 10.1 |
| ความดันสูงสุด | v | 15.7 | 26.6 | 24.7 | 24.3 | 44.9 | 26.9 | 34.5 | 33.4 | 35.1 | 28.2 |
| คอนสแตนต้าของแรงผลัก | ไม่มี | 3.57 | 5.72 | 5.8 | 5.87 | 8.88 | 17.7 | 12.7 | 26.6 | 41 | 26 |
| ความละเอียด Encoder | อืม | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.10.5/1 | 0.1/.5/1 | 10.51 | o.1/05/1 |
| ความแม่นยําซ้ํา | อืม | 37021 | 37021 | 37021 | 37021 | 37021 | 37021 | 37021 | 1/5/1o | 37021 | 37021 |
| ความตรง | อืม | K3/25 มม | K3/25 มม | K3/25 มม | K3/25 มม | K3/25 มม | K3/25 มม | K3/25 มม | K3/25 มม | K3/25 มม | K3/25 มม |
| ความเรียบ | อืม | K3/25 มม | K3/25 มม | K3/25 มม | K3/25 มม | K3/25 มม | (K3/25 มม. | K3/25 มม | K3/25 มม | K3/25 มม | K3/25 มม |
|
รูปแบบสินค้า |
พลังสูงสุด (N) |
พลัง ต่อเนื่อง 25°C ((N) |
ภาพรวม (mm) |
ความดันสูงสุด (V) |
สถานที่ EMF กลับ (V/m/S) |
น้ําหนักของโค้ล (g) |
สเตทเตอร์Dอีเมตร (mm) |
กรอกความยาวของโค้ล (mm) |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.5 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.9 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 51 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 75 | 58 | 72 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 95 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 45 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 170 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.4 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 130 | 73 | 27.5 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 275 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 740 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 700 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 640 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 770 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.3 | 37.3 | 38 | 29.8 | 1040 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 6305 | 254.9 | 14.5 | 104 | 1390 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 3 | 73.5 | 68 | 1050 | 110 | 143.7 |
การใช้งาน:
โมดูลมอเตอร์โค้ลเสียงเป็นแพลตฟอร์มเส้นตรงที่มีความละเอียดสูง, กระแสสั้น, น้ําหนักเบาและเสียงต่ํา เหมาะสําหรับการใช้งานความแม่นยําสูง, ระยะสั้น, เสียงต่ํา เนื่องจากขนาดเล็กมันเหมาะสําหรับพื้นที่แคบ. มอเตอร์โค้ลเสียงประกอบด้วยโค้ล, มักเนตและการขับเคลื่อนมักเนต.ที่มีความมั่นคงที่ดีและสามารถทําการสั่นสะเทือนความเร็วสูงและการเคลื่อนไหว reciprocatingสายโค้ลถูกเชื่อมต่อกับวงจรควบคุม และเมื่อกระแสไฟฟ้าถูกนําไปใช้ มันสร้างสนามแม่เหล็กทําให้แม่เหล็กเคลื่อนไหวและขับเคลื่อนโครงสร้าง. ความแม่นยําการตั้งตําแหน่งของมันถึง 0.1um-0.5um และเร่งรัดถึง 20G. โพลตฟอร์มเส้นของโมดูลมอเตอร์โค้ลเสียงเหมาะสําหรับการใช้งาน servo ลุปปิดที่มีการชักสั้น.พลาตฟอร์มตัวขับเคลื่อนโค้ลเสียงสามารถควบคุมตําแหน่งการแปรรูป, ความเร็ว, ความเร่งและแรง,ทําให้มันเหมาะสําหรับการใช้งานที่มีความแม่นยําสูง ระยะทางสั้นและเสียงต่ํา
บริการของเรา
ตัวชี้วัดทางเทคนิคและรายละเอียดสามารถปรับแต่งได้
บริการหลังการขายที่น่าพอใจ
ข้อมูลบริษัท
การบรรจุและการขนส่ง
การรับรอง
FAQ
มอเตอร์:
1การเดินทาง: การเดินทางจริง ใช้ในการคํานวณของค่าแรง.
2ทิศทางการเคลื่อนไหว: ติดตั้งแนวราบหรือแนวตั้ง 90 องศา
3.แรงโหลด:constant ในทิศทางกลับของแรงบนเครื่องยนต์เช่นสปริง ฯลฯ
4.น้ําหนักของภาระ: ส่วนของการเคลื่อนไหวที่มีคุณภาพรวม รวมถึงสไลเดอร์คุณภาพ
5ประเภทการเคลื่อนไหว: 1.การเคลื่อนไหวจากจุดหนึ่งไปอีกจุดหนึ่ง;2.การตอบสนองกันของกฎ (เช่น การสแกน).
6.เส้นโค้งความเร็ว: 1.กุ้งความเร็วแบบตรา;2.กุ้งความเร็วสามเหลี่ยม; 3.สายโค้งความเร็ว sinus.
