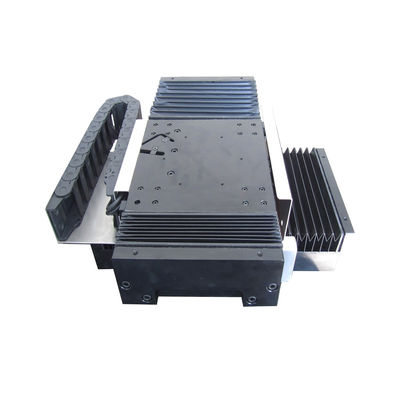

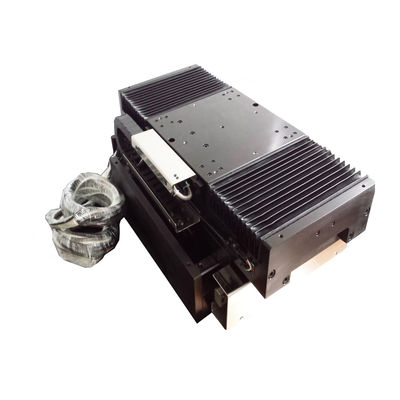

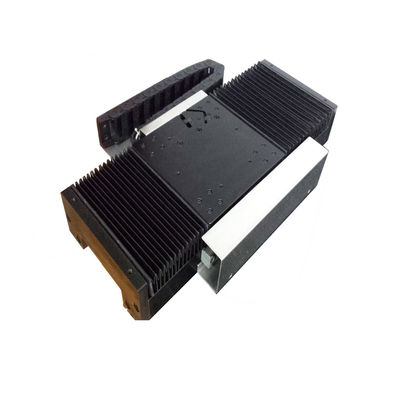

โมดูลมอเตอร์เชิงเส้นแกนเดี่ยวความเร็วสูงตอบสนองไวสูงสำหรับ Machine Vision
รายละเอียดสินค้า
| การรับประกัน | 3เดือน-1ปี | โมดูลาร์ | การออกแบบแบบแยกส่วน |
|---|---|---|---|
| พิมพ์ | ระบบมอเตอร์แบบแยกส่วน | ชื่อแบรนด์ | SUPT-MOTION |
| หมายเลขรุ่น | MLCA-0040-135-00 | แรงสูงสุด(N) | 120 |
| กระแสสูงสุด (แอมป์) | 4.2 | มอเตอร์เชิงเส้น (MS) | 0.3 |
| กระแสต่อเนื่อง (แอมป์) | 1.4 | ใบพัด | 0.42กก |
| แรงต่อเนื่อง(N) | 40 | ความเร็ว | ความเร็วสูง |
| เน้น | โมดูลมอเตอร์เส้นตรงแกนเดียว,โมดูลมอเตอร์เส้นตรงที่ตอบสนองสูง,โมดูลมอเตอร์เส้นตรงสายตาเครื่องจักร |
||
รายละเอียดสินค้า
คําอธิบายสินค้า:
โมดูลมอเตอร์เส้นตรงใช้มอเตอร์เส้นตรง SUPT พร้อมเครื่องปรับรหัสแสงแม่นยําสูง, เครื่องปรับรหัสแม่นยํา, และรถเลนนําแม่นยําสูงการให้ลูกค้ามีทางแก้ไขการเคลื่อนไหวเชิงเส้นที่ดีที่สุดด้วยการออกแบบแบบคอมพ็อตและแบบโมดูล มันสามารถทํางานได้อย่างรวดเร็ว การเคลื่อนไหวได้เรียบร้อย ความมั่นคงที่ดีมาก ความแม่นยําสูง ใช้งานได้นาน และใช้งานได้โดยไม่ต้องรักษา150 มม; ความแม่นยําการตั้งตําแหน่ง: ± 2 μm; ความซ้ํา: ± 0.5 μm; ความตรง: ± 3 μm; ความเร็วสูงสุด: 2 m/s; ความเร่งสูงสุด: 2 g. ผ่านการปรับปรุงโคเดอร์และรถเลนนําที่ดีที่สุดความแม่นยําในการตั้งตําแหน่งสามารถถึง 0.1 ¢ 5 μm
ด้วยการตอบสนองแบบไดนามิกสูง ความแม่นยําสูง ความซ้ําซ้ําสูง ความผิดพลาดในการถ่ายทอดเครื่องกลศูนย์ และโครงสร้างที่มั่นคงทางอุณหภูมิโมดูลมอเตอร์เส้นตรงแกนเดียวได้กลายเป็นเทคโนโลยีขับเคลื่อนหลักสําหรับระบบมองเห็นเครื่องจักร, สามารถบรรลุการตั้งตําแหน่งในระดับใต้ไมครอน และการตรวจจับพร้อมกันความเร็วสูง
โมดูลมอเตอร์เชิงเส้นแกนเดียวสามารถใช้ในการสแกนและตั้งตําแหน่งกล้องเพื่อเคลื่อนที่กล้องให้แม่นยํา ทําให้มันสามารถสแกนหรือถ่ายภาพของวัตถุที่กําลังทดสอบได้โดยปรับปรุงประสิทธิภาพการตรวจสอบ.
ในสายการผลิตที่ใช้อัตโนมัติ โมดูลมอเตอร์เส้นหนึ่งแกนถูกใช้ในการขนส่งชิ้นงานที่รอการตรวจสอบ เพื่อบรรลุตําแหน่งที่แม่นยําเพื่อรับรองความแม่นยําของการถ่ายภาพและการตรวจสอบ
ในระบบตรวจสอบทางออนไลน์ พวกมันถูกใช้ในการขับเคลื่อนเลนส์ทางออนไลน์หรือเซ็นเซอร์เลเซอร์เพื่อการปรับให้แม่นยํา เพื่อให้ระบบตรวจสอบสามารถวัดพื้นที่เป้าหมายได้อย่างแม่นยําสูง
ลักษณะ:
โมดูลมอเตอร์เส้นตรงพร้อมกับเครื่องปรับแสงแม่นยําสูง เครื่องปรับแม่นยําแม่นยําแม่นยําและทางนําแม่นยําสูง
ความเร็วสูง การทํางานเร่งสูง การเคลื่อนไหวเรียบร้อย ความมั่นคงที่ดีและความแม่นยําสูง
การปรับแต่งเครื่องปรับรหัสและทางนําที่เหมาะสม ความแม่นยําตําแหน่งสูงสุด 0.1-5um
ความแม่นยําการตั้งตําแหน่ง: ± 2m, ความซ้ํา: ± 0.5m, ความเรียบ: ± 3m
โครงสร้างแพลตฟอร์มสามารถแปรรูปและปรับปรุงตามความต้องการทางเทคนิคที่แตกต่างกันของลูกค้า
ปริมาตรสินค้า:
| โมดูล | T- | LC | 80 | - 100 บาท | A | 1 | 30 | ||||
| LC: แผ่นมีมอเตอร์แกนเหล็ก | ความแรงกระตุ้นสูงสุด | การกระแทก: มม | A: ราสเตอร์ | 01:0. 1 ม | ความยาวสายมอเตอร์: | ||||||
| LU: เครื่องยนต์แบบ U ไม่มีแกน | บี: เมอิกกิด | 05:0.5 อืม | 30: 3m | ||||||||
| 10: lum | |||||||||||
| โมดูล | T- | LC | 80 | - 100 บาท | A | 1 | 30 | ||||
| LC: แผ่นมีมอเตอร์แกนเหล็ก | ความแรงกระตุ้นสูงสุด | การกระแทก: มม | A: ราสเตอร์ | 01:0. 1 ม | ความยาวสายมอเตอร์: | ||||||
| LU: เครื่องยนต์แบบ U ไม่มีแกน | บี: เมอิกกิด | 05:0.5 อืม | 30: 3m | ||||||||
| 10: lum | |||||||||||
| ปริมาตรการทํางานของมอเตอร์เส้นตรง | |||||||
| ซีรี่ย์เอ -- MLCA ((ไดนามิก) MLFA ((สเตทอร) | |||||||
| รูปแบบ / Par | MLCA-0020-075-00 | MLCA-0040-135-00 | MLCA-0080-255-00 | ||||
| พลังสูงสุด ((Fp) | N | 60 | 120 | 240 | |||
| ค่าไฟฟ้าสูงสุด ((lp) | แอมเปอร์ | 4.8 | 4.2 | 4.2 | |||
| พลังต่อเนื่อง ((Fc) | N | 20 | 40 | 80 | |||
| กระแสต่อเนื่อง ((lc) | แอมเปอร์ | 1.6 | 1.4 | 1.4 | |||
| คอนสแตนต้าของเครื่องขับเคลื่อน ((DC มอเตอร์แปลง/3p) ((Ka) | N/W | 5.65 | 7.9 | 11.2 | |||
| ความจูงคงที่ ((L-L) ((Kf) | N/Amps | 15.3 | 30.4 | 60.3 | |||
| คอนสแตนตี้ EMF กลับ ((L-L) ((Kb) | V/m/sec | 8.8 | 17.6 | 34.8 | |||
| สัตถีไฟฟ้า ((Te) | ms | 0.3 | 0.3 | 0.3 | |||
| ความต้านทาน ((L-L) ((R)) | @ 25°CΩ | 4.8 | 9.4 | 19.2 | |||
| อุปทาน ((L-L) ((l) | mh | 1.51 | 3 | 6 | |||
| พันธมิตรการถ่ายทอดความร้อน ((Rth) | °C/W | * 3.9 | *1.9 | **1.3 | |||
| อุณหภูมิสูงสุดของโค้ล ((Tmax) | °C | 120 | 120 | 120 | |||
| สายแม่เหล็ก (magnet pole pitch) 2T | mm | 30 | 30 | 30 | |||
| น้ําหนักของเครื่องเคลื่อน | กิโลกรัม | 0.24 | 0.42 | 0.82 | |||
การใช้งานของผลิตภัณฑ์
การใช้งานหลักของมอเตอร์เส้นตรงแกนเดียว:
1อุปกรณ์การผลิตครึ่งตัวนํา รวมถึงอุปกรณ์การผลิตแผ่น และอุปกรณ์การบรรจุชิป
2อุตสาหกรรมจอแสดงภาพ (FPD) อุปกรณ์การทดสอบความแม่นยํา / ผลิตไฮดดิสก์ / ผลิตเครื่องเชื่อม / ผลิตแผ่นพิมพ์ เป็นต้น
3วิทยาศาสตร์ชีวภาพ อุปกรณ์การแพทย์ อุปกรณ์ตรวจสอบภาพเครื่องจักร และอุปกรณ์ต่างๆ
4อะไหล่อิเล็กทรอนิกส์ SMT การวาง, อุปกรณ์การทดสอบ PCB, การตัดเลเซอร์, การผสมและการทดสอบ
5อุปกรณ์โลจิสติกส์
