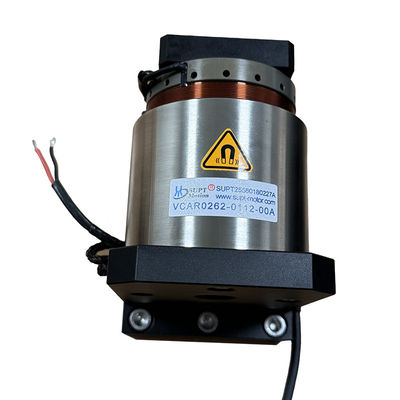

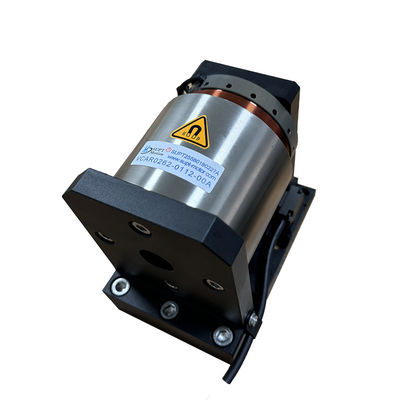

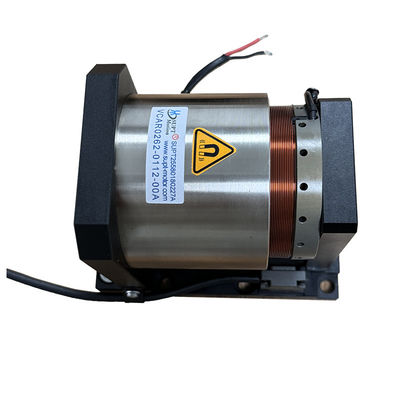

โมดูลมอเตอร์ Voice Coil ความแม่นยำสูง 48V พร้อมการออกแบบที่ปิดสนิทสำหรับอุตสาหกรรมหุ่นยนต์
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| โปรโตคอลการสื่อสาร | Modbus, Profibus, Profinet | การก่อสร้าง | แม่เหล็กถาวร |
|---|---|---|---|
| ช่วงพลังงาน | 66W | หมายเลขแบทช์ | ยัง-YQDJ001 |
| แรงสูงสุด(N) | 87 | ประสิทธิภาพ | IE 1 |
| โมดูลาร์ | การออกแบบแบบแยกส่วน | พิมพ์ | ระบบมอเตอร์แบบแยกส่วน |
| เน้น | โมดูลมอเตอร์ voice coil 48V,โมดูลมอเตอร์ที่ปิดสนิท,โมดูลมอเตอร์หุ่นยนต์ความแม่นยำสูง |
||
รายละเอียดสินค้า
รายละเอียดสินค้า:
โมดูลมอเตอร์ Voice coil มีชิ้นส่วนที่เคลื่อนที่น้ำหนักเบาและเวลาตอบสนองที่รวดเร็ว (ระดับมิลลิวินาที พร้อมการเร่งความเร็วสูงสุดถึง 20G) ทำให้เป็นตัวเลือกที่ต้องการสำหรับมอเตอร์ประสิทธิภาพสูง ผลิตภัณฑ์นี้มีน้ำหนัก 45.2 กิโลกรัม มอบระบบมอเตอร์ที่แข็งแกร่งและมีประสิทธิภาพ เหมาะสำหรับการใช้งานที่หลากหลาย
ฐานโมดูลมอเตอร์ Voice coil ถูกผลิตขึ้นอย่างแม่นยำจากอะลูมิเนียมเกรดอากาศยาน ทำให้มั่นใจได้ถึงความเสถียรที่ยอดเยี่ยมสำหรับการเคลื่อนที่แบบลูกสูบสั่นความเร็วสูง การควบคุมทำได้ง่ายและเชื่อถือได้ ไม่ต้องใช้อุปกรณ์สับเปลี่ยน และมีการทำงานที่ไม่ต้องบำรุงรักษาและมีอายุการใช้งานที่ยาวนาน
การออกแบบโครงสร้างแม่เหล็กถาวรช่วยให้มั่นใจได้ถึงความทนทานในระยะยาว ทำให้เป็นโซลูชันที่คุ้มค่าสำหรับการใช้งานอย่างต่อเนื่อง
การออกแบบแบบโมดูลาร์เป็นข้อได้เปรียบหลัก ช่วยให้ปรับแต่งและรวมเข้ากับระบบที่มีอยู่ได้อย่างง่ายดาย การออกแบบนี้ช่วยเพิ่มความยืดหยุ่นและความสามารถในการปรับขนาด ทำให้ผู้ใช้สามารถปรับการกำหนดค่ามอเตอร์ให้ตรงตามความต้องการเฉพาะได้
ไม่ว่าจะนำไปใช้ในเครื่องจักรอุตสาหกรรม ระบบยานยนต์ หรือสาขาอื่นๆ โมดูลมอเตอร์จะมอบโซลูชันที่ตอบสนองและเชื่อถือได้สำหรับความต้องการของมอเตอร์ที่หลากหลาย กำหนดค่าไดรเวอร์และคอนโทรลเลอร์ที่เหมาะสมตามความต้องการในการเคลื่อนที่และแรงขับเฉพาะ โครงสร้างแพลตฟอร์มสามารถผลิตขึ้นเองได้ จับคู่กลไกการนำแนวเส้นตรงที่เหมาะสมกับการใช้งานที่แตกต่างกัน เช่น ไกด์นำแนวเส้นตรงความแม่นยำสูงประเภทต่างๆ
คุณสมบัติ:
- ชื่อผลิตภัณฑ์: โมดูลมอเตอร์,โมดูลมอเตอร์ Voice Coil,โมดูลมอเตอร์ไดรฟ์โดยตรง,โมดูลมอเตอร์เชิงเส้น
- ประเภท: ระบบมอเตอร์แบบโมดูลาร์
- โครงสร้าง: แม่เหล็กถาวร
- ความเร็ว (รอบต่อนาที): 100 รอบต่อนาที
- แรงดันไฟฟ้า: 48V
- ประสิทธิภาพ: IE 1
พารามิเตอร์ทางเทคนิค:
| คุณสมบัติการป้องกัน | ปิดล้อมทั้งหมด |
| โปรโตคอลการสื่อสาร | Modbus, Profibus, Profinet |
| ประเภท | ระบบมอเตอร์แบบโมดูลาร์ |
| แรงสูงสุด (N) | 87 |
| หมายเลขชุด | YET-YQDJ001 |
| แรงดันไฟฟ้า | 48V |
| ช่วงกำลังไฟ | 66W |
| กระแสไฟพิกัด | 6.9 A |
| ความเร็ว (รอบต่อนาที) | 100 รอบต่อนาที |
| หมายเลขรุ่น | VCAR0087-0062-00A |
| รุ่นผลิตภัณฑ์ | แรงสูงสุด (N) |
แรงต่อเนื่อง ที่ 25℃(N) |
ระยะชักทั้งหมด (มม.) |
แรงดันไฟฟ้าสูงสุด (V) |
ค่าคงที่ Back EMF (V/m/s) |
น้ำหนักของคอยล์ (g) |
เส้นผ่านศูนย์กลางสเตเตอร์ (มม.) | ความยาว (มม.) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
การใช้งาน:
โมดูลมอเตอร์ Voice coil ซีรีส์ VCAR ของ SUPT MOTION พร้อมความแม่นยำสูงและการออกแบบแบบโมดูลาร์ พบการใช้งานอย่างกว้างขวางในสถานการณ์ต่างๆ มากมาย
ซีรีส์ VCAR ผสานรวมเข้ากับเครื่องจักรอุตสาหกรรมได้อย่างราบรื่น มอบโซลูชันมอเตอร์ที่เชื่อถือได้และมีประสิทธิภาพสำหรับกระบวนการอัตโนมัติ
หุ่นยนต์และระบบอัตโนมัติเป็นอีกหนึ่งโดเมนการใช้งานที่สำคัญสำหรับโมดูลมอเตอร์เหล่านี้ พวกเขามอบการสนับสนุนพลังงานในอุดมคติสำหรับแขนหุ่นยนต์ ระบบสายพานลำเลียง และอุปกรณ์อัตโนมัติอื่นๆ ที่ต้องการการควบคุมมอเตอร์ที่แม่นยำและเชื่อถือได้
ภายในภาคยานยนต์ โมดูล VCAR พบการใช้งานในระบบขับเคลื่อนยานยนต์ไฟฟ้าและสายการประกอบอัตโนมัติ
