เครื่องยนต์โค้ลเสียงเส้นความถี่สูงสําหรับการผลิตอิเล็กทรอนิกส์ 3C
รายละเอียดสินค้า
| การรับประกัน | 3เดือน-1ปี | รุ่นผลิตภัณฑ์ | VCAB0087-0563-00A |
|---|---|---|---|
| น้ำหนัก (กรัม) | 177 | แรงสูงสุด (N) | 87 |
| จังหวะรวม (มม.) | 56.3 | แรงดันไฟฟ้าสูงสุด (V) | 63.4 |
| แอปพลิเคชัน | ผลิตภัณฑ์อัตโนมัติ | ความแม่นยำในการวางตำแหน่ง | สูง |
| ประเภทผลิตภัณฑ์ | มอเตอร์วอยซ์คอยล์เชิงเส้น | การชดเชย | แปรง |
| แรงต่อเนื่อง(N) | 17.5น | ||
| เน้น | มอเตอร์โค้ลเสียงเส้นความถี่สูง,3C อิเล็กทรอนิกส์เสียงมอเตอร์โค้ล,เครื่องยนต์สายเสียงสายเสียงพร้อมการรับประกัน |
||
รายละเอียดสินค้า
คำอธิบายผลิตภัณฑ์:

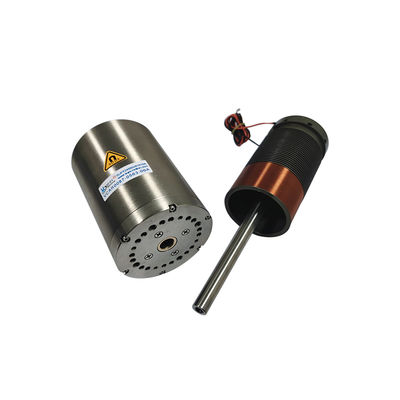

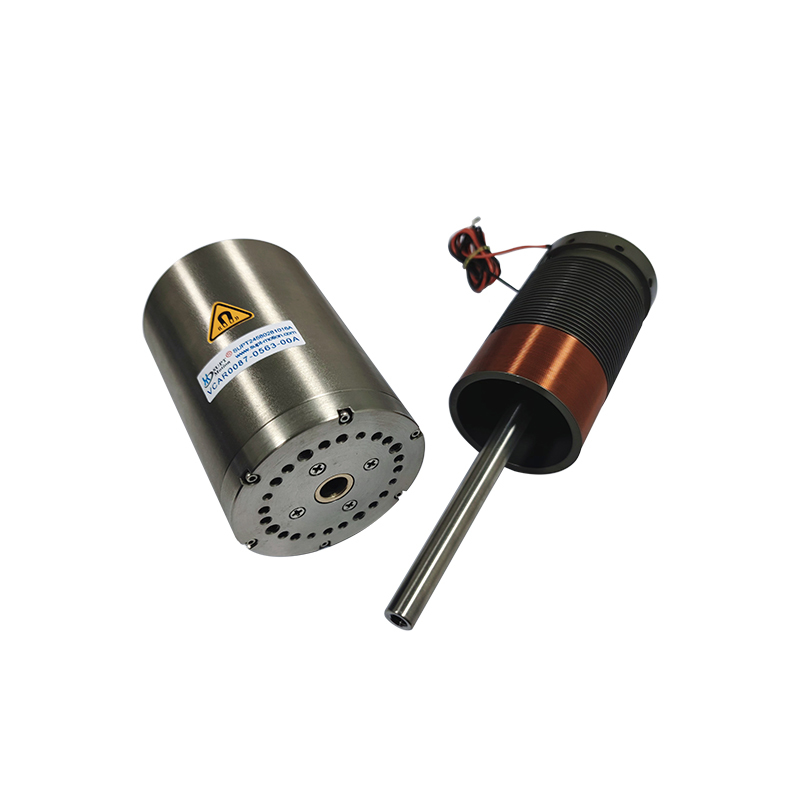

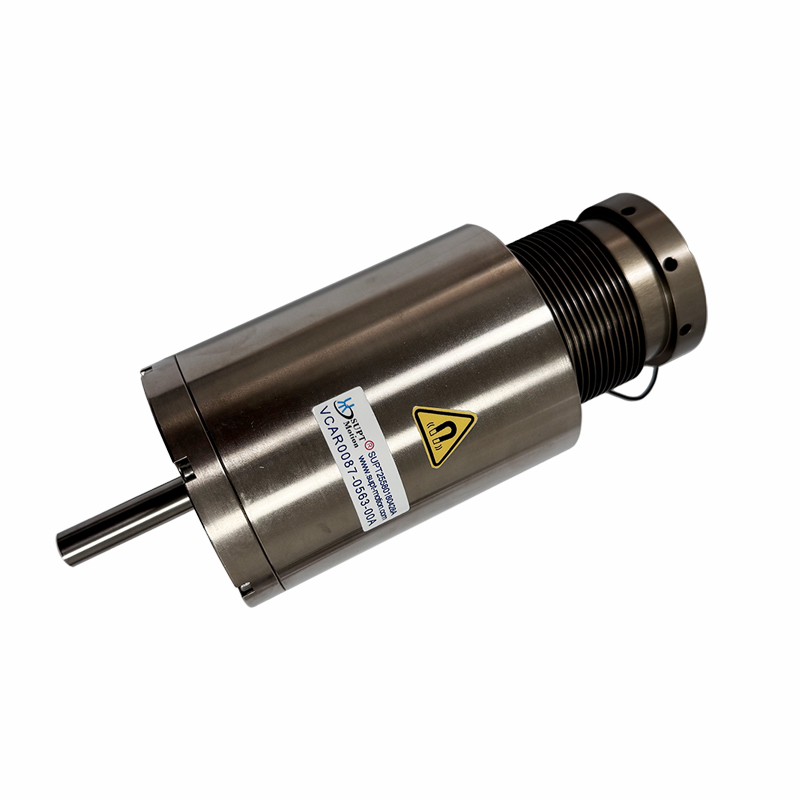

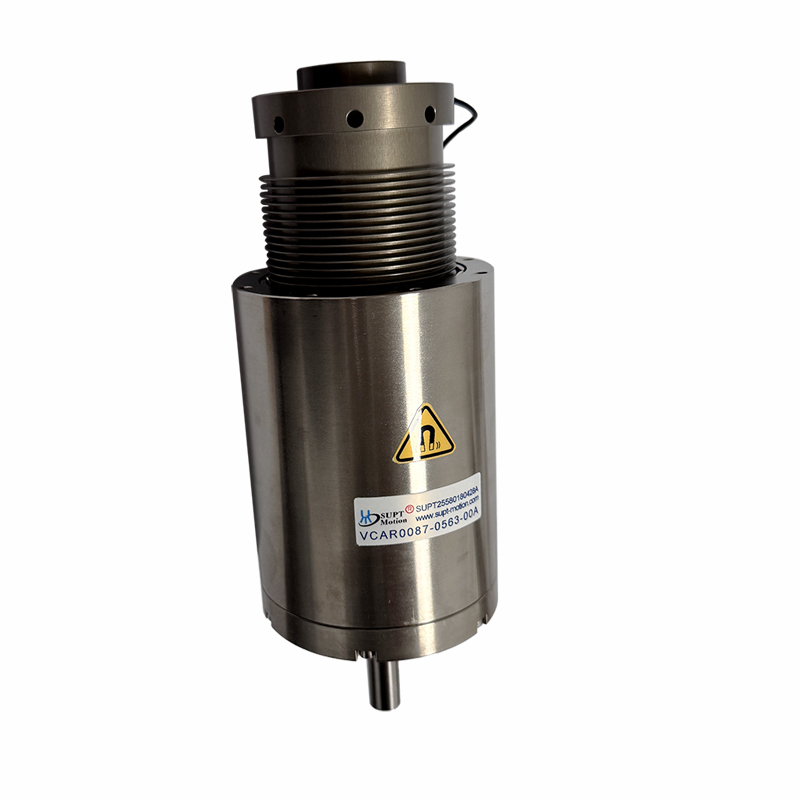

มอเตอร์ขดลวดเสียงแบบเส้นตรงที่ติดตั้งบนเพลาของ SUPT ประกอบด้วยชุดแม่เหล็กถาวร ขดลวดเคลื่อนที่ และกลไกนำทาง มอเตอร์ขดลวดเสียงแบบเส้นตรงนี้มีเพลาเคลื่อนที่ในตัวและตลับลูกปืนเชิงเส้นความแม่นยำสูง รุ่น VCAB0087-0563-00A ด้วยเส้นผ่านศูนย์กลางของตลับลูกปืนและเพลาขนาดกะทัดรัดที่มีความยาวเพิ่มขึ้น จึงทำงานเป็นมอเตอร์แบบมีแปรง ข้อดีด้านประสิทธิภาพ ได้แก่ ความเร็วในการตอบสนองสูง การวางตำแหน่งที่มีความแม่นยำสูง การควบคุมแรงที่แม่นยำ การออกแบบที่มีน้ำหนักเบา และความเฉื่อยต่ำ มอเตอร์ขดลวดเสียงแบบเส้นตรงมีการใช้งานอย่างแพร่หลาย โดยทั่วไปใช้ในการผลิตอุปกรณ์อิเล็กทรอนิกส์ 3C และอุปกรณ์ทดสอบ ในการผลิตอุปกรณ์อิเล็กทรอนิกส์ 3C มอเตอร์ขดลวดเสียงแบบเส้นตรงของ SUPT ช่วยให้การเคลื่อนที่แบบ “เชิงเส้น + การหมุน” ที่แม่นยำในระหว่างกระบวนการต่างๆ เช่น การบรรจุชิป การประกอบโมดูลกล้อง และการรวมส่วนประกอบ ประสิทธิภาพสูงช่วยให้สัมผัสกับส่วนประกอบที่ละเอียดอ่อนได้อย่างนุ่มนวลโดยใช้แรงน้อยที่สุด เพื่อให้มั่นใจถึงการป้องกันความเสียหาย
คุณสมบัติ:
ประเภท: มอเตอร์ขดลวดเสียงแบบเส้นตรง, มอเตอร์ขดลวดเสียงแบบเส้นตรงที่ติดตั้งบนเพลา, แอคทูเอเตอร์การเคลื่อนที่แบบเส้นตรงซีรีส์ VCAB
ความเร็ว: ความเร็วสูง
รุ่นผลิตภัณฑ์: VCAB0087-0563-00A
คุณสมบัติหลักของมอเตอร์ขดลวดเสียงแบบเส้นตรง: ไดรฟ์โดยตรง ขจัดข้อผิดพลาดจากแบ็คแลชและแรงเสียดทานที่เกิดจากเกียร์ สกรู และกลไกการส่งกำลังอื่นๆ
ความเร็วในการตอบสนองสูง: เวลาตอบสนองสูงถึงมิลลิวินาทีหรือต่ำกว่ามิลลิวินาที เหมาะสำหรับระบบสแกนความเร็วสูงและระบบควบคุมแบบเรียลไทม์
การควบคุมที่มีความแม่นยำสูง: สามารถรับรู้ความแม่นยำในการวางตำแหน่งระดับนาโนเมตรในระบบวงปิด เหมาะสำหรับงานตรวจสอบที่มีความแม่นยำสูงเป็นพิเศษ
พารามิเตอร์ผลิตภัณฑ์:
| รุ่นผลิตภัณฑ์ | แรงสูงสุด (N) |
แรงต่อเนื่อง ที่ 25℃(N) |
ระยะชักทั้งหมด (มม.) |
แรงดันไฟฟ้าสูงสุด (V) |
ค่าคงที่ Back EMF (V/m/s) |
น้ำหนักของขดลวด (g) |
เส้นผ่านศูนย์กลางสเตเตอร์ | เกลียวปลายเพลา (มม.) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2(ด้านนอก) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5(ด้านนอก) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3(ด้านนอก) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3(ด้านนอก) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | เพลา ∮4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3(ด้านนอก) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3(ด้านใน) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3(ด้านใน) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3(ด้านนอก) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3(ด้านใน) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3(ด้านใน) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3(ด้านใน) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3(ด้านใน) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3(ด้านนอก) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3(ด้านใน) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3(ด้านใน) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3(ด้านใน) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | เพลา ∮10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3(ด้านใน) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3(ด้านใน) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | เพลา ∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | เพลา ∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | เพลา ∮8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | เพลา ∮10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | เพลา ∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | เพลา ∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | เพลา ∮10 |
การใช้งาน:
มอเตอร์ขดลวดเสียงแบบเส้นตรงที่ติดตั้งบนเพลาของ SUPT MOTION ในการใช้งานเฉพาะสำหรับการผลิตอุปกรณ์อิเล็กทรอนิกส์ 3C: การประกอบการเคลือบโมดูลกล้อง การทดสอบความไวของหน้าจอสัมผัสและความทนทานของปุ่ม การจัดการส่วนประกอบ และการประกอบบอร์ด PCB
1. มอเตอร์ขดลวดเสียงแบบเส้นตรงที่ติดตั้งบนเพลามีอายุการใช้งานยาวนานเป็นพิเศษ ประสิทธิภาพที่เสถียร และลักษณะเฉพาะที่มีความถี่สูง ความเร็วสูง และการตอบสนองสูง เมื่อจับคู่กับตัวกระทำท้ายทางเฉพาะ พวกเขาสามารถจำลองแรงกดของนิ้วจริงได้ เหมาะสำหรับการทดสอบฟังก์ชันหน้าจอสัมผัส เช่น การแตะ การปัด และการกดค้างบนหน้าจอ capacitive/resistive ในสมาร์ทโฟน แท็บเล็ต และนาฬิกา รวมถึงการทดสอบความทนทานต่อการกดซ้ำๆ สำหรับปุ่มทางกายภาพ เช่น แป้นพิมพ์และปุ่มเปิดปิดโทรศัพท์ ด้วยการวิเคราะห์แรงป้อนกลับและการกระจัด พวกเขาช่วยในการสร้างแบบจำลองการตรวจสอบคุณภาพข้อมูลขนาดใหญ่
2. ในการประกอบ PCB มอเตอร์ขดลวดเสียงแบบเส้นตรงที่ติดตั้งบนเพลาช่วยให้การโหลดและขนถ่ายทำได้อย่างรวดเร็ว ในระหว่างการใส่ DIP พวกเขาอำนวยความสะดวกในการวางส่วนประกอบที่มีรูปร่างผิดปกติและมีปริมาณมาก โดยการปรับทิศทางส่วนประกอบก่อนการใส่เพื่อให้สอดคล้องกับรู PCB พวกเขาทำให้มั่นใจได้ถึงการวางตำแหน่งที่แม่นยำ ป้องกันการวางแนวที่ไม่ถูกต้องหรือการใส่รูที่ไม่ถูกต้อง แรงใส่ที่ควบคุมจะป้องกันหมุดงอหรือความเสียหายของ PCB ได้อย่างมีประสิทธิภาพ
