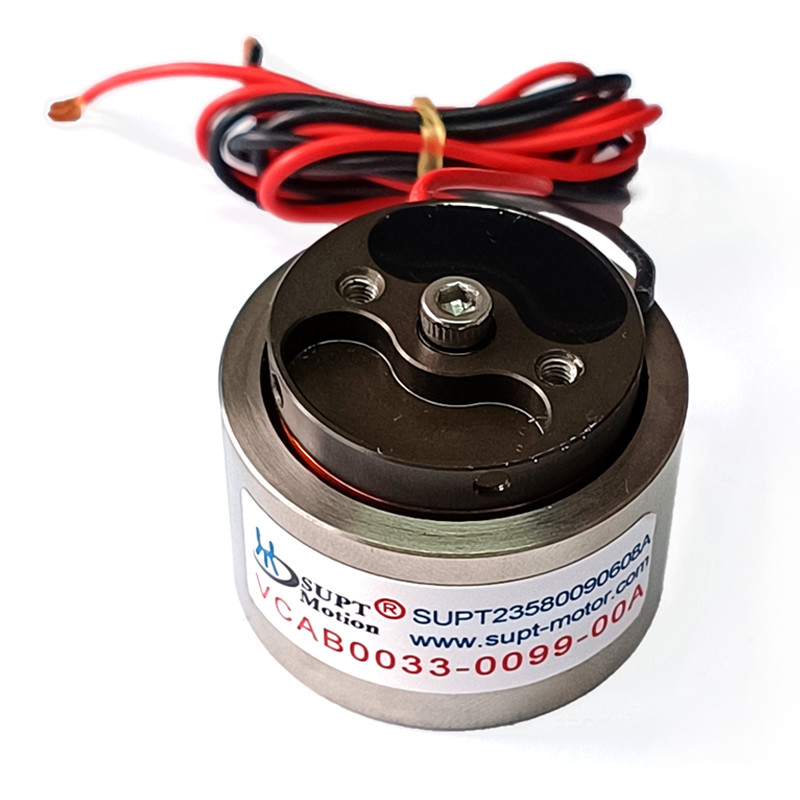

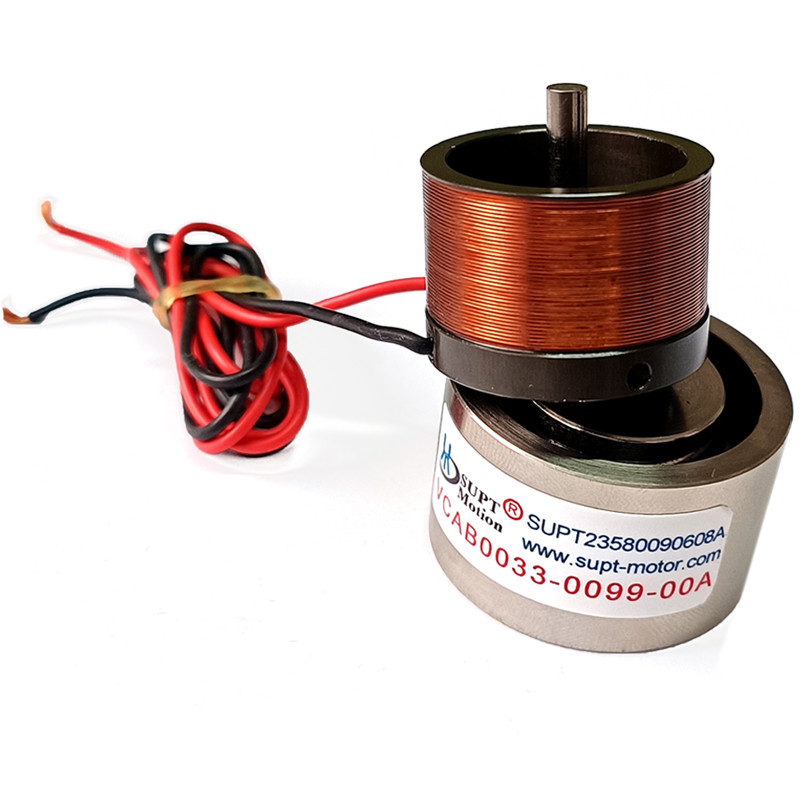

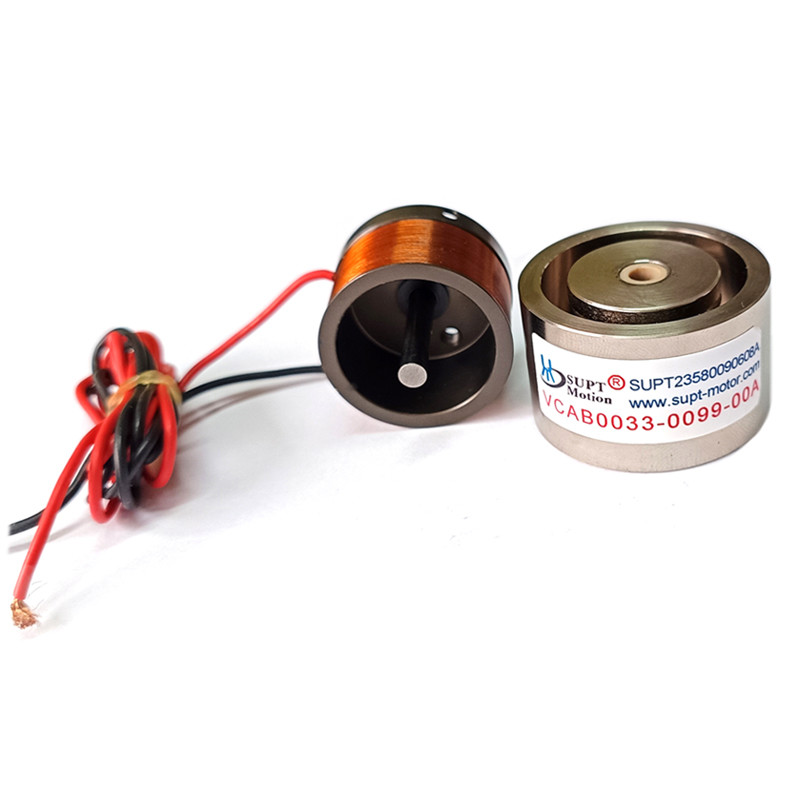

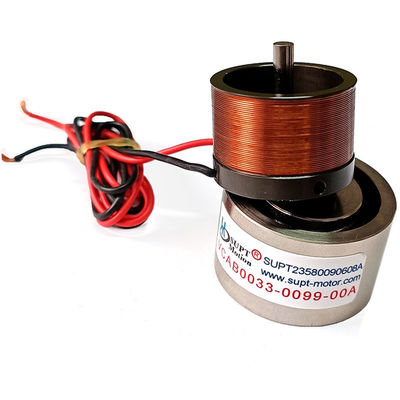

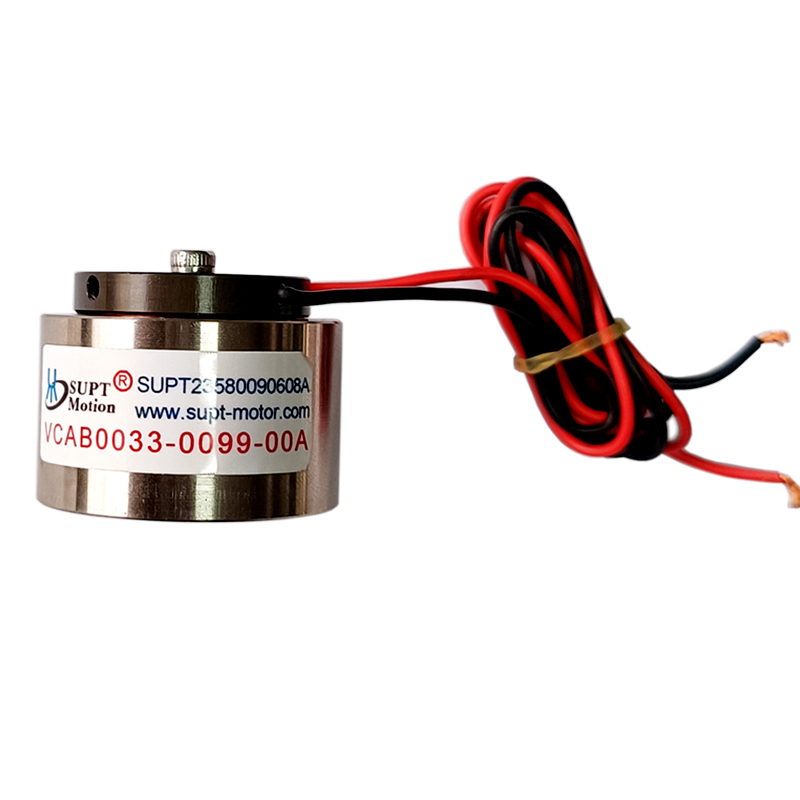

24 วอ ล ต์ ความตอบสนองสูง มอเตอร์โค้ลเสียงเส้นสําหรับการประกอบอิเล็กทรอนิกส์ 3C
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| การรับประกัน | 3เดือน-1ปี | รุ่นสินค้า | VCAB0033-0099-00A |
|---|---|---|---|
| น้ำหนัก (กรัม) | 5.87 | แรงสูงสุด (N) | 33 |
| จังหวะรวม (มม.) | 9.9 | แรงดันไฟฟ้าสูงสุด (V) | 24 |
| แอปพลิเคชัน | ผลิตภัณฑ์อัตโนมัติ | ความแม่นยำในการวางตำแหน่ง | สูง |
| ประเภทสินค้า | มอเตอร์วอยซ์คอยล์เชิงเส้น | การชดเชย | แปรง |
| แรงต่อเนื่อง(N) | 8น | ฟิลด์แอปพลิเคชัน | 3C Electronics, เซมิคอนดักเตอร์, ระบบอัตโนมัติ, ออพติกส์, อุปกรณ์ตรวจสอบ |
รายละเอียดสินค้า
คําอธิบายสินค้า:
เครื่องยนต์สายเสียง VCAB ซีรีย์ SUPT เป็นเครื่องขับเคลื่อนโดยตรงที่ออกแบบมาโดยเฉพาะสําหรับการเคลื่อนไหวความละเอียดระดับไมครอนความเร็วสูงพวกเขามีประสิทธิภาพสูง รวมถึงการตอบสนองความถี่สูง, ความเร็วสูง, ความเร่งเร็วสูง, ความแม่นยําสูง, การทํางานที่ไม่มีการขัดแย้ง, และการตอบสนองที่ไม่มีและอุปกรณ์วิจัยวิทยาศาสตร์.
มอเตอร์กลมเสียงเชิงเส้น ได้กลายเป็นเครื่องขับเคลื่อนความแม่นยําที่สําคัญที่สุดในอุตสาหกรรมอิเล็กทรอนิกส์ 3C เนื่องจากการตอบสนองความถี่สูง ตําแหน่งที่แม่นยํามากและโครงสร้างการเคลื่อนไหวที่ไม่มีการขัดแย้งในขณะที่สมาร์ทโฟน แท็บเล็ต เครื่องใช้สวมและคอมพิวเตอร์แล็ปท็อป พัฒนาไปสู่รูปแบบที่บางและความสม่ําเสมอสูงขึ้นอุปกรณ์อัตโนมัติต้องการความแม่นยําระดับไมครอน และผลประกอบการแบบไดนามิกระดับมิลลิวินาทีมอเตอร์เสียงเส้นตรงเหมาะสมอย่างพิเศษในการตอบสนองความต้องการที่ต้องการเหล่านี้
ในกระบวนการประกอบ 3C มอเตอร์กลมเสียงเชิงเส้นถูกใช้อย่างแพร่หลายในระบบการเลือกและการวางที่ความเร็วสูง สถานีปัดปัดแม่นยํา, การปั่นเลเซอร์, การควบคุมการแจก, การจัดอันดับ FPC,การผลิตโมดูลกล้อง, การปรับขนาด OIS, และการประกอบโมดูลแสดงผลมอเตอร์โค้ลเสียงเส้นตรงให้ความละเอียดตําแหน่งระดับนาโนเมตรมันทําให้การเคลื่อนไหวที่มั่นคงมากสําหรับงานที่ต้องการการจัดสรรที่ละเอียดมาก การควบคุมความลึกที่แม่นยําของเครื่องกด หรือการปรับเส้นทางในเวลาจริง
ลักษณะ:
- 9.9 มิลลิเมตรการเดินที่เหมาะสําหรับการเคลื่อนไหวที่เร็วในระยะทางสั้น
- การตอบสนองความถี่สูงสําหรับการตรวจสอบและการปรับขนาดเล็กอย่างรวดเร็ว
- ความหนาแน่นของแรงผลักดันสูง ทําให้เร่งแรง
- โครงสร้างไร้แกนที่ไม่มีคอกเกจ
- ทางเข้า 24V สําหรับการบูรณาการอุตสาหกรรมง่าย
- รวมและเบาสําหรับโมดูลและเครื่องติดตั้งที่ติดตั้ง
รายละเอียดทั่วไป (แตกต่างกันตามรุ่น)
- ความดันเฉพาะ: 24V
- ความแรงต่อเนื่อง: 8 N
- ความแรงสูงสุด: 33 N
- กระบวนการ: 560 มม / ปรับแต่ง
- การตอบสนองความถี่ ≥ 100 Hz
- ความซ้ํา: ≤ 1 ‰ 3 μm
- โครงสร้าง: สายโค้ลไร้แกน + แอรย์แม่เหล็กพลังงานสูง
- การเย็น: การกระชากทางธรรมชาติ (การเย็นด้วยอากาศ/ของเหลวเป็นตัวเลือก)
ปริมาตรสินค้า:
| รูปแบบสินค้า | พลังสูงสุด (N) |
พลังต่อเนื่อง ที่ 25°C ((N) |
ภาพรวม (mm) |
ความดันสูงสุด (V) |
สถานที่ EMF กลับ (V/m/s) |
น้ําหนักของโค้ล (g) |
กว้างของ Stator | สายปลายแกน (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 ((ภายนอก) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 ((ภายนอก) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 ((ภายนอก) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 ((ภายนอก) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | ชาฟต์ ¥48 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 ((ภายนอก) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((ภายใน) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((ภายใน) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 ((ภายนอก) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((ภายใน) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((ภายใน) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((ภายใน) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((ภายใน) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 ((ภายนอก) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((ภายใน) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((ภายใน) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((ภายใน) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | ราง ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((ภายใน) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((ภายใน) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | ราง ราง 8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | ราง ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | ราง ราง 8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | ราง ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | ราง ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | ราง ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | ราง ¥10 |
การใช้งาน:
- การประกอบความแม่นยําและการตั้งตําแหน่งขนาดเล็ก
- โมดูลการปรับตรงทางแสง
- เครื่องทดสอบขนาดเล็ก
- วิเคราะห์ทางการแพทย์ / ไมโครฟลิวิดิก
- ขั้นตอนห้องปฏิบัติการวิจัย
