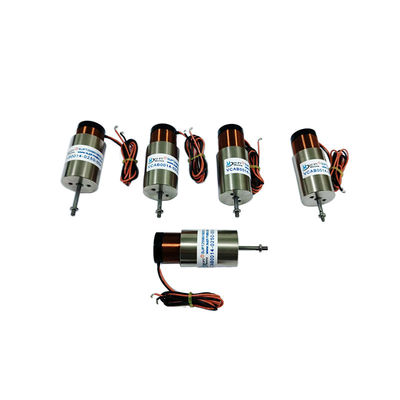

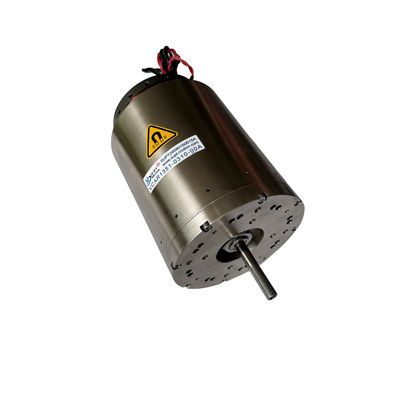

มอเตอร์ Voice Coil เชิงเส้นตอบสนองสูงแม่นยำสูงสำหรับระบบอัตโนมัติและเซมิคอนดักเตอร์
รายละเอียดสินค้า
| การรับประกัน | 3เดือน-1ปี | รุ่นสินค้า | VCAB0044-0059-00A |
|---|---|---|---|
| น้ำหนัก (กรัม) | 43 | แรงสูงสุด (N) | 44 |
| จังหวะรวม (มม.) | 5.9 | แรงดันไฟฟ้าสูงสุด (V) | 14.3 |
| แอปพลิเคชัน | ผลิตภัณฑ์อัตโนมัติ | ความเร็ว | สูง |
| ประเภทสินค้า | มอเตอร์วอยซ์คอยล์เชิงเส้น | การชดเชย | แปรง |
| แรงต่อเนื่อง(N) | 17.7น | ฟิลด์แอปพลิเคชัน | 3C Electronics, เซมิคอนดักเตอร์, ระบบอัตโนมัติ, ออพติกส์, อุปกรณ์ตรวจสอบ |
| ความแม่นยำ | สูง | ||
| เน้น | มอเตอร์โค้ลเสียงเส้นตรงความแม่นยําสูง,มอเตอร์โค้ลเสียงตอบสนองสูง,มอเตอร์กลมเสียงครึ่งประสาทอัตโนมัติ |
||
รายละเอียดสินค้า
คำอธิบายผลิตภัณฑ์:
มอเตอร์ขดลวดเสียงแบบเส้นตรง VCAB0044-0059-00A ของ SUPT ด้วยประสิทธิภาพความแม่นยำสูงและความเร็วสูง ทำให้โดดเด่นในอุปกรณ์ตรวจสอบเซมิคอนดักเตอร์ แพลตฟอร์มการตรวจสอบด้วยแสงอัตโนมัติ และระบบการผลิตขั้นสูง มอเตอร์มีคุณสมบัติการหน่วงต่ำและแบนด์วิดท์สูง รักษาข้อผิดพลาดในการวางตำแหน่งให้น้อยที่สุดและความสามารถในการทำซ้ำได้สูงในระหว่างการเคลื่อนที่ด้วยความเร็วสูง การออกแบบที่ปราศจากฟันเฟืองช่วยให้การเคลื่อนที่ราบรื่นยิ่งขึ้น ทำให้เหมาะอย่างยิ่งสำหรับการปรับเปลี่ยนการกระจัดขนาดเล็ก การวางตำแหน่งสถานีโพรบ การจ่าย การวางชิป การวางตำแหน่งอุปกรณ์ทดสอบ และแพลตฟอร์มการตรวจสอบที่รวดเร็ว ความสามารถในการเร่งความเร็วที่โดดเด่นยังตอบสนองความต้องการที่เข้มงวดสำหรับการตอบสนองอย่างรวดเร็วในสายการผลิตที่มีปริมาณงานสูง
ในระบบอัตโนมัติเซมิคอนดักเตอร์ Linear Voice Coil Motor ได้กลายเป็นตัวกระตุ้นที่จำเป็นเนื่องจากการเร่งความเร็วสูง ความแม่นยำระดับนาโนเมตร การเคลื่อนที่แบบ zero-cogging และการตอบสนองแบบไดนามิกที่รวดเร็ว กลไกการขับเคลื่อนโดยตรงช่วยให้การเคลื่อนที่ราบรื่นเป็นพิเศษโดยไม่มีการเล่นเชิงกล ทำให้ได้ประสิทธิภาพที่เหนือกว่าในการจัดการแผ่นเวเฟอร์ การวางตำแหน่งขนาดเล็ก ระบบโฟกัสอัตโนมัติสำหรับการพิมพ์หิน การจัดตำแหน่งบรรจุภัณฑ์ และแพลตฟอร์มการตรวจสอบความเร็วสูง
คุณสมบัติ:
- ความแม่นยำในการวางตำแหน่งระดับนาโนเมตร
- การเร่งความเร็วสูง / การตอบสนองแบบไดนามิกที่รวดเร็ว
- Zero Cogging / Zero Backlash
- การเคลื่อนไหวที่เงียบเป็นพิเศษ / ปราศจากอนุภาค
- รองรับการควบคุมตำแหน่ง / แรง / ความเร็วแบบวงปิด
ข้อมูลจำเพาะทางเทคนิค:
ระยะชัก:5.9 มม.
แรงต่อเนื่อง:17.7N
แรงสูงสุด:44N
ค่าคงที่แรง:8N/A
ความต้านทาน:6.2Ω
มวล:ดี
ขนาด:200*400*400 ซม.
กระแสไฟทำงาน:2.3A
พารามิเตอร์ผลิตภัณฑ์:
| รุ่นผลิตภัณฑ์ | แรงสูงสุด (N) |
แรงต่อเนื่อง ที่ 25℃(N) |
ระยะชักทั้งหมด (มม.) |
แรงดันไฟฟ้าสูงสุด (V) |
ค่าคงที่ Back EMF (V/m/s) |
น้ำหนักของขดลวด (g) |
เส้นผ่านศูนย์กลางสเตเตอร์ | เกลียวปลายเพลา (มม.) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2(ด้านนอก) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5(ด้านนอก) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3(ด้านนอก) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3(ด้านนอก) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | เพลา ∮4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3(ด้านนอก) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3(ด้านใน) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3(ด้านใน) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3(ด้านนอก) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3(ด้านใน) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3(ด้านใน) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3(ด้านใน) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3(ด้านใน) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3(ด้านนอก) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3(ด้านใน) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3(ด้านใน) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3(ด้านใน) |

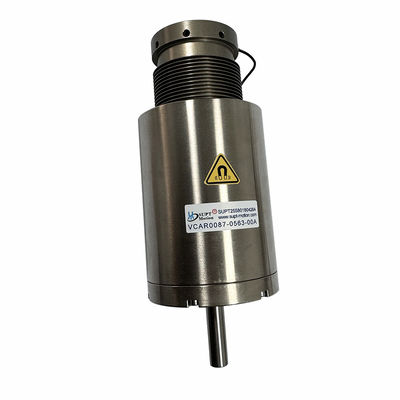

| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | เพลา ∮10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3(ด้านใน) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3(ด้านใน) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | เพลา ∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | เพลา ∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | เพลา ∮8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | เพลา ∮10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | เพลา ∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | เพลา ∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | เพลา ∮10 |
การใช้งาน:
- หุ่นยนต์จัดการแผ่นเวเฟอร์: ให้การเคลื่อนที่แบบเส้นตรงความเร็วสูงและการชดเชยที่ยืดหยุ่น ปรับปรุงประสิทธิภาพการถ่ายโอนฟิล์ม
-
Lithography Autofocus Stage: บรรลุการปรับแต่งโฟกัสระดับนาโนเมตรและการชดเชยแพลตฟอร์ม
- AOI / AVI / การตรวจสอบด้วยแสง / ภาพ: รักษาเสถียรภาพของภาพในระหว่างการสแกนความเร็วสูงเพื่อลดข้อผิดพลาดในการสแกน
- Die Sorter: สำหรับการหยิบด้วยความเร็วสูง การควบคุมตำแหน่งที่แม่นยำ และการจัดตำแหน่งการกระจัดขนาดเล็ก
- Probe Tester: ควบคุมแรงสัมผัสของโพรบทดสอบเพื่อให้แน่ใจว่ามีความแม่นยำและความสามารถในการทำซ้ำในการทดสอบ
- การจ่ายที่แม่นยำ: ควบคุมความสูงแกน Z และแรงดันการจ่ายกาวเพื่อปรับปรุงความสม่ำเสมอ
- สถานีประกอบบรรจุภัณฑ์: รองรับการวางตำแหน่งระดับนาโนเมตรสำหรับการบรรจุภัณฑ์ขนาดเล็กพิเศษและการทำงานล็อคความเร็วสูง
