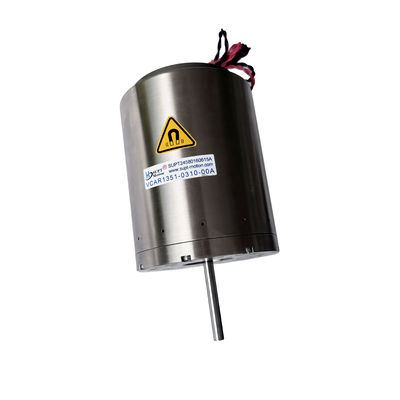

ตัวกระตุ้นขดลวดเสียงเชิงเส้นตอบสนองรวดเร็วขนาดกะทัดรัดสำหรับระบบอัตโนมัติและหุ่นยนต์
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| การรับประกัน | 3เดือน-1ปี | รุ่นสินค้า | VCAB0436-0187-00A |
|---|---|---|---|
| น้ำหนัก (กรัม) | 648 | แรงสูงสุด (N) | 436 |
| จังหวะรวม (มม.) | 18.7 | แรงดันไฟฟ้าสูงสุด (V) | 40.7 |
| แอปพลิเคชัน | ผลิตภัณฑ์อัตโนมัติ | ความแม่นยำในการวางตำแหน่ง | สูง |
| ประเภทสินค้า | มอเตอร์วอยซ์คอยล์เชิงเส้น | การชดเชย | แปรง |
| แรงต่อเนื่อง(N) | 147.6น | พิมพ์ | กะทัดรัด |
รายละเอียดสินค้า
คำอธิบายผลิตภัณฑ์:
Linear Voice Coil Actuator เป็นแอคทูเอเตอร์เชิงเส้นแบบไดรฟ์ตรงที่ให้การตอบสนองที่รวดเร็ว การเร่งความเร็วสูง ความแม่นยำในการวางตำแหน่งระดับนาโนเมตร การเคลื่อนที่แบบไม่มีแรงเสียดทานและการเคลื่อนที่แบบไม่มีการเล่น ในหุ่นยนต์อัตโนมัติ Linear Voice Coil Actuator ถูกนำมาใช้อย่างแพร่หลายสำหรับการหยิบและวางที่มีความแม่นยำ การประกอบที่สอดคล้องกัน การทำงานของตัวกระทำปลายทาง งานป้อนกลับแรง และการเคลื่อนที่ซ้ำๆ ความเร็วสูง ทำให้เป็นส่วนประกอบที่สำคัญในระบบหุ่นยนต์ขั้นสูง
เนื่องจากหุ่นยนต์อุตสาหกรรม หุ่นยนต์ร่วมปฏิบัติงาน (cobots) หุ่นยนต์ประกอบที่มีความแม่นยำ และหุ่นยนต์ตรวจสอบอัจฉริยะยังคงพัฒนาอย่างต่อเนื่อง แอคทูเอเตอร์การเคลื่อนที่เชิงเส้นจึงจำเป็นต้องให้ความแม่นยำที่สูงขึ้น การตอบสนองที่เร็วขึ้น ประสิทธิภาพแบบไดนามิกที่แข็งแกร่งขึ้น และความน่าเชื่อถือในระยะยาว สกรูนำและกลไกเกียร์แบบดั้งเดิมมักประสบปัญหาการเล่น การสึกหรอ และการตอบสนองแบบไดนามิกที่จำกัด
Linear Voice Coil Actuators ซึ่งใช้เทคโนโลยีไดรฟ์ตรง สร้างแรงเชิงเส้นโดยไม่มีการส่งผ่านทางกลไก ทำให้เป็นโซลูชันที่เหมาะสำหรับระบบการเคลื่อนที่ของหุ่นยนต์ที่มีประสิทธิภาพสูง
คุณสมบัติ:
- การเคลื่อนที่ด้วยความเร็วสูงและการเร่งความเร็วสูง
- การวางตำแหน่งระดับนาโนเมตรและความสามารถในการทำซ้ำสูง
- การออกแบบไดรฟ์ตรงแบบไม่มีการเล่น
- รองรับการควบคุมแรงและการเคลื่อนที่ที่สอดคล้องกัน
- การออกแบบที่กะทัดรัดและการรวมที่ง่ายดาย
ข้อมูลจำเพาะทั่วไป (แตกต่างกันไปตามรุ่น)
- แรงดันไฟฟ้าที่กำหนด: 40.7V
- แรงต่อเนื่อง: 147.6N
- แรงสูงสุด: 436N
- ระยะชัก: 18.7mm
- การตอบสนองความถี่: ≥ 100 Hz
- ความสามารถในการทำซ้ำ: ≤1–3 µm
พารามิเตอร์ผลิตภัณฑ์:
| รุ่นผลิตภัณฑ์ | แรงสูงสุด (N) |
แรงต่อเนื่อง at 25℃(N) |
ระยะชักทั้งหมด (mm) |
แรงดันไฟฟ้าสูงสุด (V) |
ค่าคงที่ Back EMF (V/m/s) |
น้ำหนักของคอยล์ (g) |
เส้นผ่านศูนย์กลางสเตเตอร์ | เกลียวปลายเพลา (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2(ด้านนอก) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5(ด้านนอก) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3(ด้านนอก) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3(ด้านนอก) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | เพลา ∮4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3(ด้านนอก) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3(ด้านใน) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3(ด้านใน) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3(ด้านนอก) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3(ด้านใน) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3(ด้านใน) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3(ด้านใน) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3(ด้านใน) |

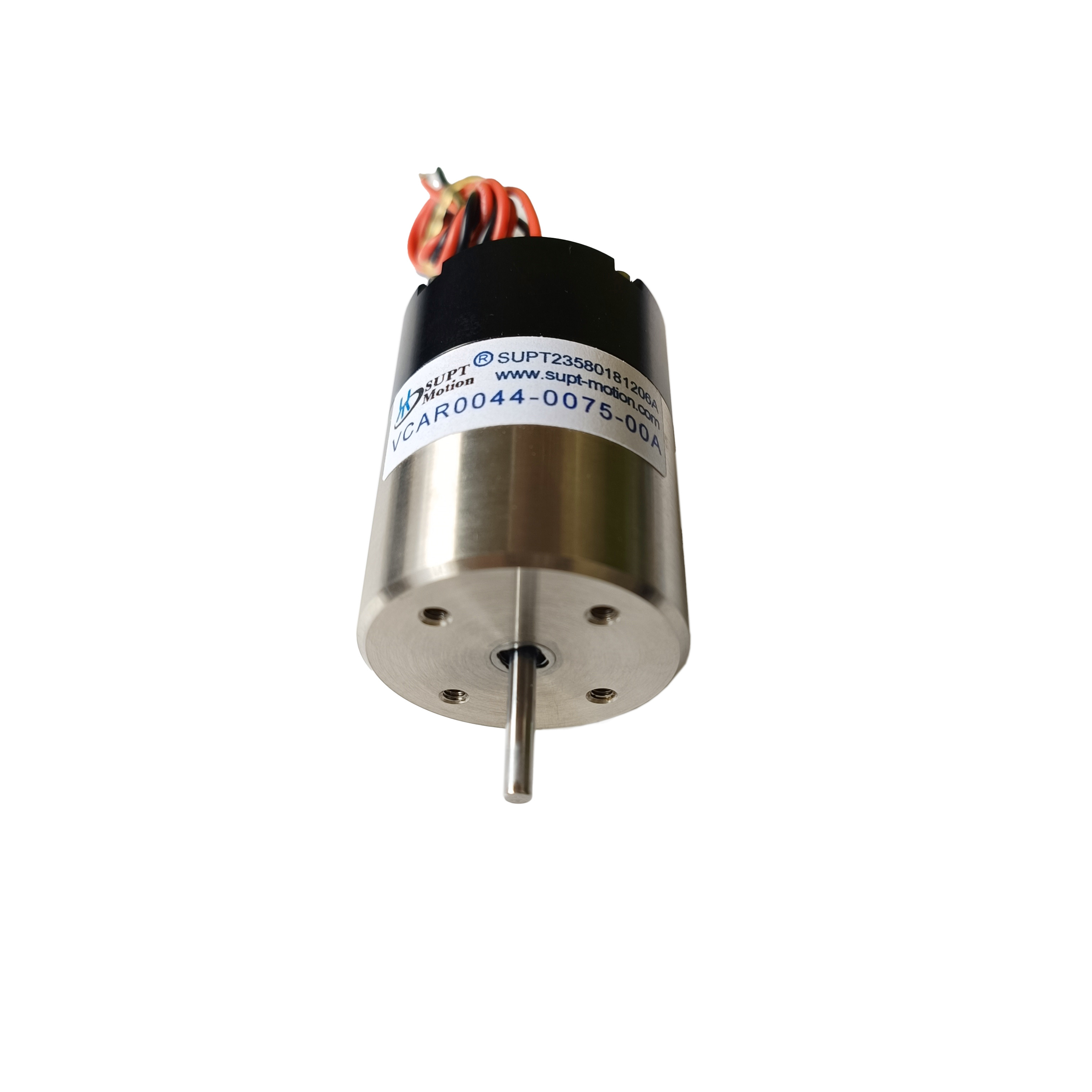

| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3(ด้านนอก) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3(ด้านใน) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3(ด้านใน) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3(ด้านใน) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | เพลา ∮10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3(ด้านใน) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3(ด้านใน) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | เพลา ∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | เพลา ∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | เพลา ∮8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | เพลา ∮10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | เพลา ∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | เพลา ∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | เพลา ∮10 |
การใช้งาน:
การหยิบและวางที่มีความแม่นยำของหุ่นยนต์: สำหรับการหยิบด้วยความเร็วสูง การปรับตำแหน่งขนาดเล็ก และการวางที่ยืดหยุ่น
End-of-Arm Tooling (EOAT): บรรลุการควบคุมจังหวะของกริปเปอร์ การปรับแต่งการกระจัด และการทำงานของฟีดแบ็กแรง
หุ่นยนต์ประกอบที่สอดคล้องกัน: ใช้สำหรับการดำเนินการประกอบที่มีความแม่นยำสูง เช่น การใส่ การกด และการจัดตำแหน่ง
หุ่นยนต์ร่วมปฏิบัติงาน: ให้การขับเคลื่อนเชิงเส้นที่ปลอดภัย ควบคุมได้ และความสามารถในการสัมผัสที่ยืดหยุ่น
ระบบกำหนดตำแหน่งด้วยภาพ: ใช้สำหรับการชดเชยความสูงแกน Z และการปรับโฟกัส
หุ่นยนต์ตรวจสอบและทดสอบอัตโนมัติ: รองรับการสัมผัสโพรบ การสแกน และการดำเนินการวางตำแหน่งซ้ำ
