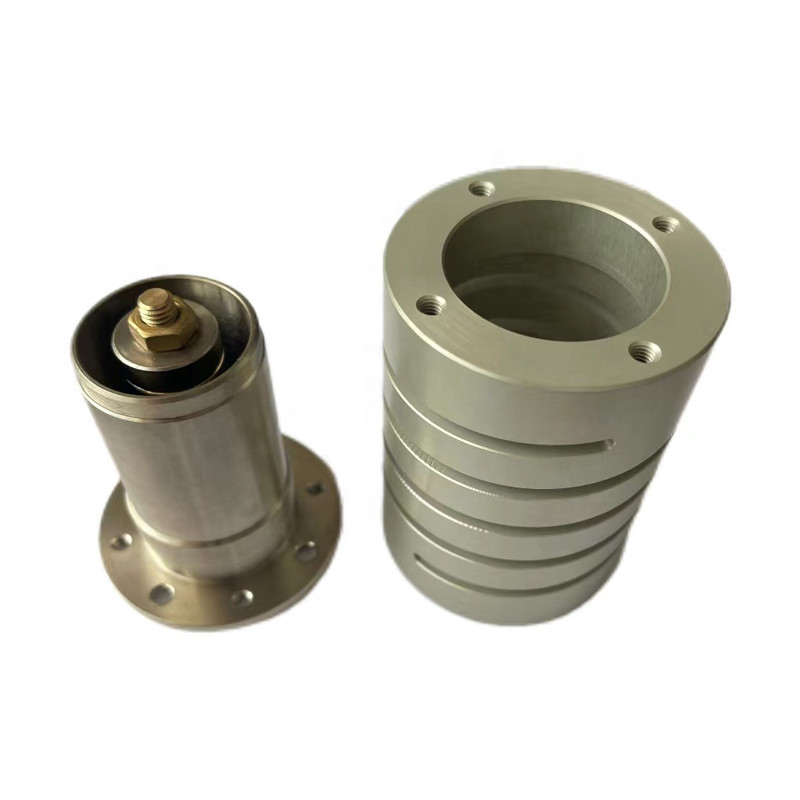

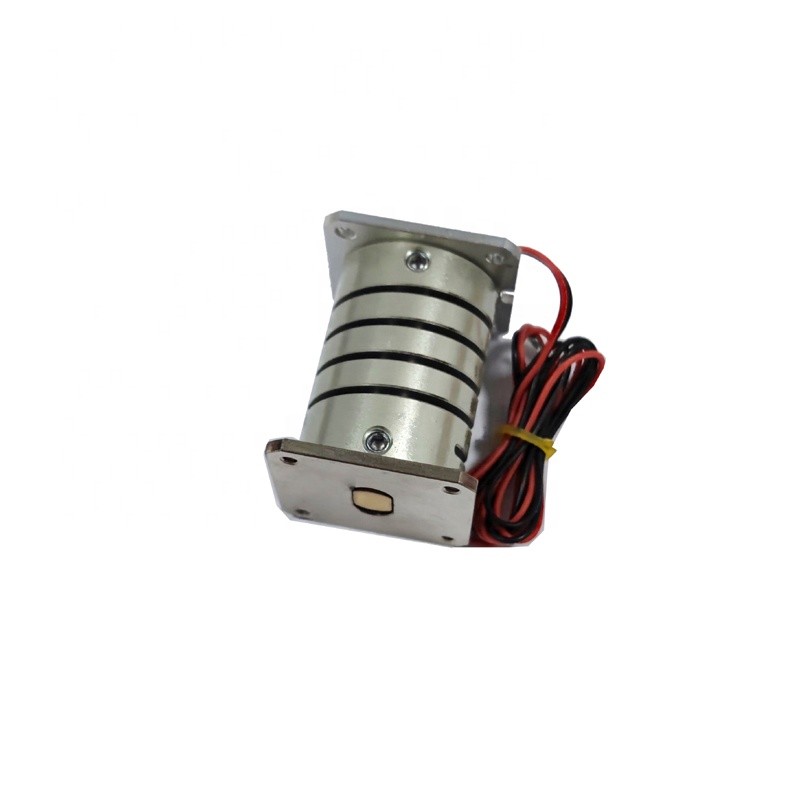

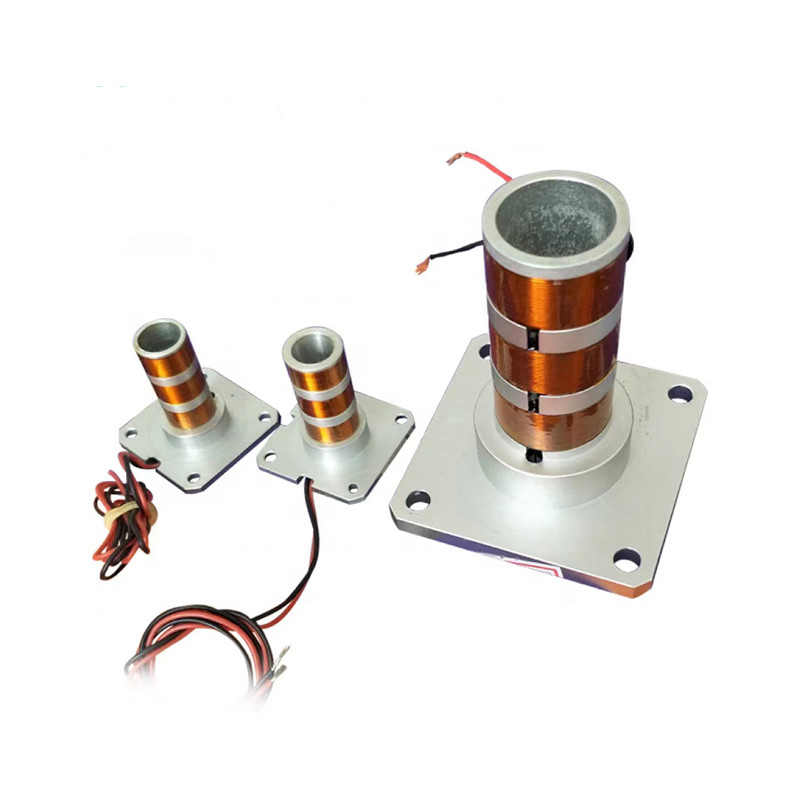

มอเตอร์สั่นสะเทือน VCAZ สำหรับระบบการจัดตำแหน่งภาพและการวางตำแหน่งด้วยแสง
รายละเอียดสินค้า
| ประเภทมอเตอร์ | มอเตอร์สั่นสะเทือน | แรงสูงสุด | 20.5น |
|---|---|---|---|
| ข้อมูลจำเพาะของรุ่น | VCZA0020-0040-00A | การรับรอง | ISO9001-2000 |
| เริ่มต้นปัจจุบัน | 2.6A | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 25.9V |
| กำลัง @ Fp | 56.3W | จังหวะ | 3มม |
| น้ำหนักตัวกระตุ้น | 110ก | ความเร็ว | สูง |
รายละเอียดสินค้า
คำอธิบายผลิตภัณฑ์:
กลไกการป้อนแบบยืดหยุ่นของมอเตอร์ขดลวดเสียงช่วยแก้ปัญหาการป้อนที่ไม่สามารถทำได้
มอเตอร์นี้ทำจากวัสดุที่มีความแข็งแรงสูงและมีความเสถียรที่ดี มีเวลาตอบสนองสั้น ความถี่การสั่นสูง ความสม่ำเสมอและเสถียรภาพที่ดี ด้วยเทคโนโลยีการควบคุมไดรฟ์พิเศษ ชิ้นส่วนต่างๆ สามารถเคลื่อนที่ไปข้างหน้าและข้างหลัง พลิก กระจาย และรวมตัวกันได้
มอเตอร์สั่น SUPTMOTION ซีรีส์ VCAZ ได้รับการออกแบบมาสำหรับการใช้งานที่ต้องการความแม่นยำสูง เหมาะสำหรับระบบการจัดตำแหน่งด้วยภาพ อุปกรณ์กำหนดตำแหน่งด้วยแสง และอุปกรณ์ตรวจสอบอัตโนมัติ ในระบบอัตโนมัติทางอุตสาหกรรมสมัยใหม่ ระบบการมองเห็นด้วยเครื่องจักร (machine vision) ต้องการการควบคุมการเคลื่อนไหวที่ตอบสนองได้อย่างแม่นยำสูงเพื่อให้ได้การจัดตำแหน่งภาพที่ถูกต้อง การกำหนดตำแหน่งเลนส์ และการสอบเทียบเซ็นเซอร์
มอเตอร์สั่นซีรีส์ VCAZ ใช้หลักการแม่เหล็กไฟฟ้าแบบขับตรงเพื่อสร้างการเคลื่อนที่เชิงเส้นที่ราบรื่นและแม่นยำ ข้อได้เปรียบที่สำคัญที่สุดของมอเตอร์เหล่านี้อยู่ที่การตอบสนองความถี่สูงและความสามารถในการเร่งความเร็วสูง ระบบตรวจสอบภาพมักต้องการการปรับวิถีการเคลื่อนที่อย่างรวดเร็วเพื่อติดตามวัตถุที่เคลื่อนที่หรือรีเซ็ตกล้องและเซ็นเซอร์ได้ทันที
มอเตอร์ขดลวดเสียงแบบสั่นยังมีดีไซน์ที่กะทัดรัดและน้ำหนักเบา ซึ่งสามารถรวมเข้ากับโมดูลการมองเห็น แพลตฟอร์มแสง และแพลตฟอร์มการเคลื่อนที่ที่มีความแม่นยำได้อย่างลงตัว โครงสร้างที่กะทัดรัดนี้มีความสำคัญอย่างยิ่งในอุปกรณ์อัตโนมัติที่มีพื้นที่ติดตั้งจำกัด
คุณสมบัติ:
-
ประสิทธิภาพการกำหนดตำแหน่งความแม่นยำสูง
-
การตอบสนองที่รวดเร็วและการเคลื่อนที่ความถี่สูง
-
การออกแบบแอคทูเอเตอร์ขดลวดเสียงแบบขับตรง
-
ไม่มีการคลอนและการเคลื่อนที่ที่ราบรื่น
-
โครงสร้างกะทัดรัดเพื่อการรวมเข้าที่ง่าย
-
อายุการใช้งานยาวนาน
-
การสั่นสะเทือนต่ำและการเคลื่อนที่ที่เสถียร
พารามิเตอร์ผลิตภัณฑ์:
| หมายเลขรุ่น | VCAZ0020-0040-00A | |
| ค่าคงที่ขดลวด | ค่า | หน่วย |
| ความต้านทานกระแสตรง | 10.2 | Ω |
| แรงดันไฟฟ้า @ Fp | 25.9 | V |
| กระแส @ Fp | 2.6 | A |
| ความเหนี่ยวนำ | 1.3 | mH |
| แรงสูงสุด | 20.5 | N |
| แรงต่อเนื่อง | 8.9 | N |
| ค่าคงที่แอคทูเอเตอร์ | 2.55 | Ka |
| กำลัง @ Fp | 65.3 | W |
| ระยะชักทั้งหมด | 3 | mm |
| อุณหภูมิขดลวดสูงสุด | 150 | ºC |
| น้ำหนักแอคทูเอเตอร์ | 110 | g |
| หมายเลขรุ่น | VCAZ0010-0020-00A |
| ค่าคงที่ขดลวด | ค่า |
| ความต้านทานกระแสตรง | 9.5 |
| แรงดันไฟฟ้า @ Fp | 14.8 |
| กระแส @ Fp | 1.6 |
| ความเหนี่ยวนำ | 0.37 |
| แรงสูงสุด | 4.2 |
| แรงต่อเนื่อง | 2.2 |
| ค่าคงที่แอคทูเอเตอร์ | 0.87 |
| กำลัง @ Fp | 24 |
| ระยะชักทั้งหมด | 1.5 |
| อุณหภูมิขดลวดสูงสุด | 150 |
| น้ำหนักแอคทูเอเตอร์ | 69 |
การใช้งาน:
กลไกการป้อนถูกรวมเข้ากับแสงพื้นหลังที่ปรับได้ ซึ่งสามารถทำการป้อนแบบสั่น การควบคุมอัตโนมัติด้วยระบบการมองเห็น และการควบคุมอัตโนมัติด้วยระบบการหยิบของเครื่องจักร
ระบบการจัดตำแหน่งด้วยเครื่องจักร (Machine vision alignment systems)
อุปกรณ์ตรวจสอบด้วยแสง (Optical inspection equipment)
แท่นกำหนดตำแหน่ง CCD (CCD positioning stages)
การตรวจสอบด้วยแสงอัตโนมัติ (AOI)
แพลตฟอร์มการตรวจสอบสารกึ่งตัวนำ (Semiconductor inspection platforms)
