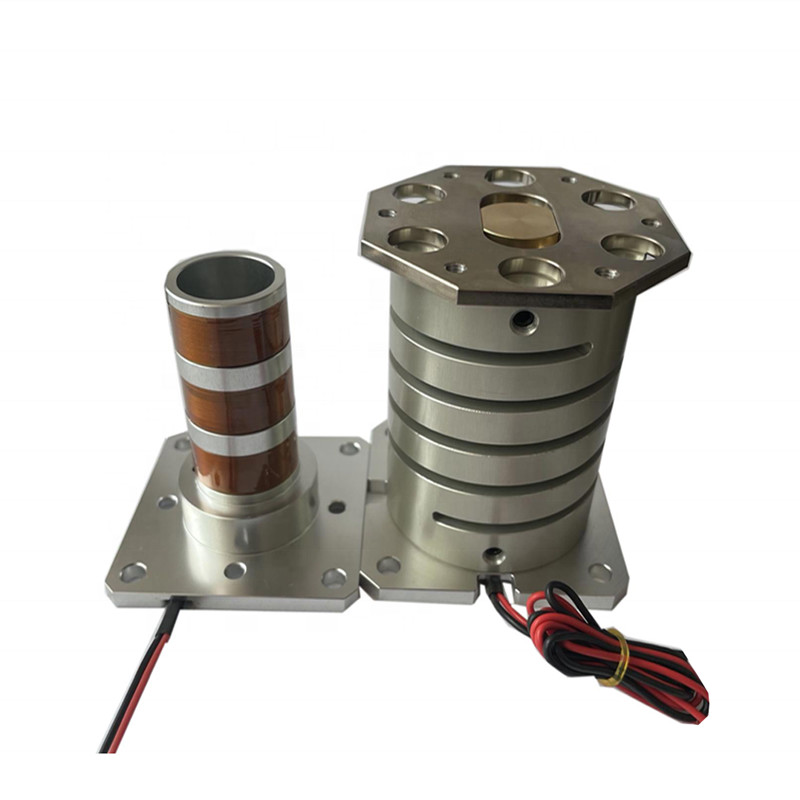

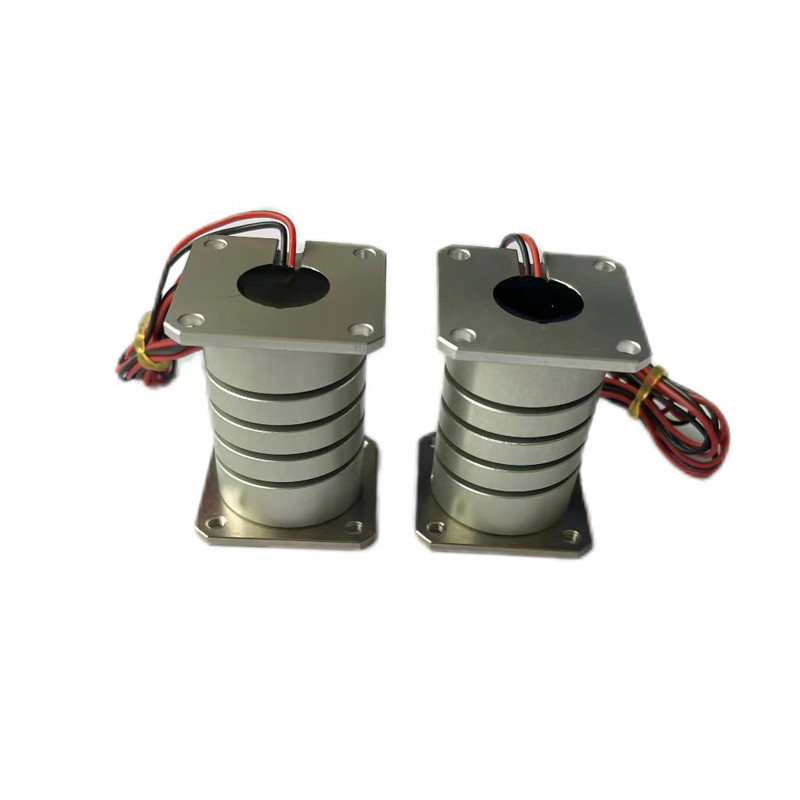

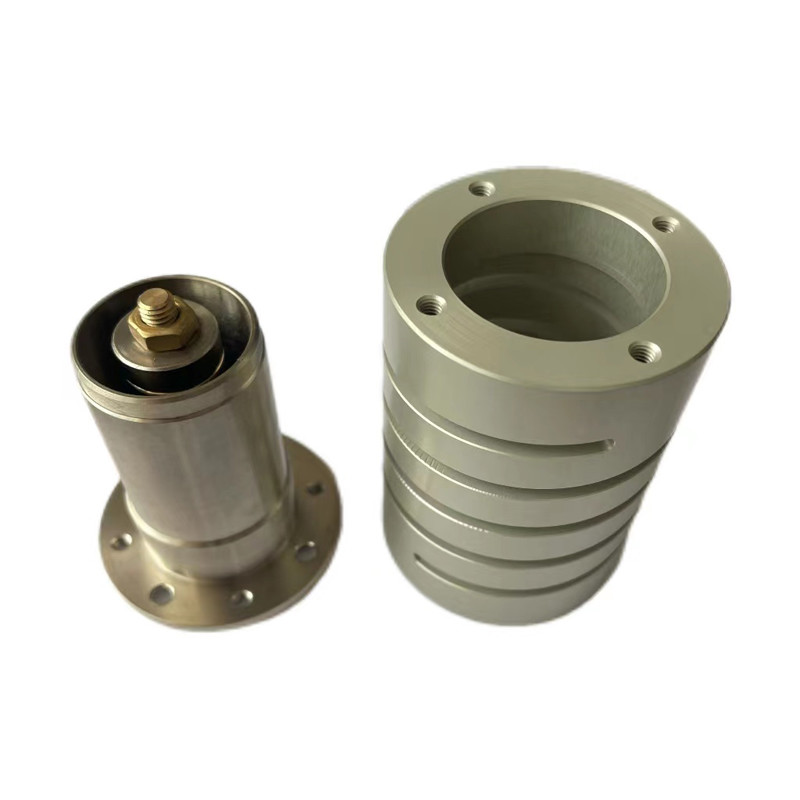

มอเตอร์โค้ลเสียงระดับความเร็วสูง Micro Positioning สําหรับอุปกรณ์ตรวจสอบความแม่นยํา
รายละเอียดสินค้า
| ประเภทมอเตอร์ | มอเตอร์สั่นสะเทือน | แรงสูงสุด | 20.5น |
|---|---|---|---|
| ข้อมูลจำเพาะของรุ่น | VCZA0020-0040-00A | การรับรอง | ISO9001-2000 |
| เริ่มต้นปัจจุบัน | 2.6A | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 25.9V |
| กำลัง @ Fp | 56.3W | จังหวะ | 3มม |
| น้ำหนักตัวกระตุ้น | 110ก | ความเร็ว | สูง |
| แรงต่อเนื่อง | 8.9N | พิมพ์ | ไมโครมอเตอร์ |
รายละเอียดสินค้า
คำอธิบายผลิตภัณฑ์:
กลไกการป้อนที่ยืดหยุ่นของมอเตอร์ขดลวดเสียงช่วยแก้ปัญหาการป้อนที่ไม่สามารถ
มอเตอร์นี้ทำจากวัสดุที่มีความแข็งแรงสูงและมีความเสถียรที่ดี ตอบสนองรวดเร็ว ความถี่การสั่นสูง ความสม่ำเสมอและเสถียรภาพที่ดี ด้วยเทคโนโลยีการควบคุมไดรฟ์พิเศษ ชิ้นส่วนสามารถเคลื่อนที่ไปข้างหน้าและข้างหลัง พลิก กระจาย และรวมตัวกัน
กลไกการป้อนรวมกับแสงไฟที่ปรับได้ ซึ่งสามารถทำการป้อนแบบสั่น การควบคุมอัตโนมัติด้วยระบบการมองเห็น และการควบคุมอัตโนมัติด้วยระบบการหยิบของเครื่องจักร
มอเตอร์ขดลวดเสียงสำหรับการวางตำแหน่งขนาดเล็ก SUPTMOTION ซีรีส์ VCAZ ได้รับการออกแบบมาสำหรับระบบการตรวจสอบความแม่นยำที่ต้องการการควบคุมการเคลื่อนที่ที่แม่นยำและเสถียรอย่างยิ่ง การใช้งานการตรวจสอบหลายอย่าง เช่น การวัดด้วยแสง การวัดสารกึ่งตัวนำ และการตรวจสอบพื้นผิวความแม่นยำ ต้องการระบบการเคลื่อนที่ที่สามารถบรรลุความแม่นยำในการวางตำแหน่งระดับไมครอน
มอเตอร์ขดลวดเสียงเชิงเส้นซีรีส์ VCAZ นำเสนอโซลูชันการเคลื่อนที่แบบขับตรงขั้นสูงที่กำจัดส่วนประกอบการส่งกำลังเชิงกลแบบดั้งเดิม โดยใช้แรงแม่เหล็กไฟฟ้าเพื่อสร้างการเคลื่อนที่เชิงเส้น ตัวกระตุ้นให้การเคลื่อนที่ที่ราบรื่นโดยไม่มีการคลอนและแรงเสียดทานน้อยที่สุด สิ่งนี้ช่วยเพิ่มความแม่นยำในการวางตำแหน่งและความเสถียรของการเคลื่อนที่อย่างมากเมื่อเทียบกับตัวกระตุ้นเชิงเส้นแบบทั่วไป
เนื่องจากมีความแม่นยำสูง ความน่าเชื่อถือสูง และอายุการใช้งานยาวนาน มอเตอร์ขดลวดเสียงซีรีส์ VCAZ จึงถูกนำไปใช้อย่างแพร่หลายในอุปกรณ์ตรวจสอบความแม่นยำ เครื่องมือวัดด้วยแสง และระบบการวัดขั้นสูง
คุณสมบัติ:
-
การวางตำแหน่งขนาดเล็กที่แม่นยำเป็นพิเศษ
-
การตอบสนองแบบไดนามิกสูง
-
การออกแบบตัวกระตุ้นที่กะทัดรัด
-
การเคลื่อนที่ที่ราบรื่นไร้แรงเสียดทาน
-
อายุการใช้งานยาวนาน
พารามิเตอร์ผลิตภัณฑ์:
| หมายเลขรุ่น | VCAZ0020-0040-00A | |
| ค่าคงที่ขดลวด | ค่า | หน่วย |
| ความต้านทานกระแสตรง | 10.2 | Ω |
| แรงดันไฟฟ้า @ Fp | 25.9 | V |
| กระแส @ Fp | 2.6 | A |
| ความเหนี่ยวนำ | 1.3 | mH |
| แรงสูงสุด | 20.5 | N |
| แรงต่อเนื่อง | 8.9 | N |
| ค่าคงที่ตัวกระตุ้น | 2.55 | Ka |
| กำลัง @ Fp | 65.3 | W |
| ระยะชักทั้งหมด | 3 | mm |
| อุณหภูมิขดลวดสูงสุด | 150 | ºC |
| น้ำหนักตัวกระตุ้น | 110 | g |
| หมายเลขรุ่น | VCAZ0010-0020-00A |
| ค่าคงที่ขดลวด | ค่า |
| ความต้านทานกระแสตรง | 9.5 |
| แรงดันไฟฟ้า @ Fp | 14.8 |
| กระแส @ Fp | 1.6 |
| ความเหนี่ยวนำ | 0.37 |
| แรงสูงสุด | 4.2 |
| แรงต่อเนื่อง | 2.2 |
| ค่าคงที่ตัวกระตุ้น | 0.87 |
| กำลัง @ Fp | 24 |
| ระยะชักทั้งหมด | 1.5 |
| อุณหภูมิขดลวดสูงสุด | 150 |
| น้ำหนักตัวกระตุ้น | 69 |
การใช้งาน:
1. ระบบตรวจสอบความแม่นยำ
2. อุปกรณ์วัดด้วยแสง
3. เครื่องจักรตรวจสอบพื้นผิว
4. ระบบวัดสารกึ่งตัวนำ
| การใช้งานหลักของมอเตอร์ขดลวดเสียง: | ||||||||||||
| 1. อุตสาหกรรมสารกึ่งตัวนำ: การเดินสาย การตัด การเจาะ ระบบขนส่ง การเชื่อม หุ่นยนต์ | ||||||||||||
| 2. การทำงานของวาล์วในสนาม: วาล์ววัดประเภท ระบบทดสอบแรงดัน เคมีวาล์วลม | ||||||||||||
| ระบบฉีด | ||||||||||||
| 3. อุตสาหกรรมเครื่องจักรขนาดเล็ก: ระบบป้อน การเจาะขนาดเล็ก การปั๊มความแม่นยำ | ||||||||||||
| 4. ระบบสั่น: โต๊ะสั่น แพลตฟอร์มสั่น | ||||||||||||
| 5. การแพทย์: ระบบฉีดขนาดเล็ก อุปกรณ์ช่วยหายใจ อุปกรณ์ทดสอบ | ||||||||||||
| 6. เทคโนโลยีการบิน: ระบบควบคุมการบิน ระบบป้อนกลับนักบิน | ||||||||||||
| 7. การใช้งานเชิงพาณิชย์: ปั๊มระบายความร้อนคอมพิวเตอร์ ระบบโฟกัสอัตโนมัติกล้องขนาดเล็ก | ||||||||||||
| 8. อุตสาหกรรมอัตโนมัติ: อุปกรณ์เลเซอร์ เครื่องจ่าย อุปกรณ์ทดสอบ เครื่องจักรสิ่งทอ |
