มอเตอร์ขดลวดเสียงแบบสั่นความเร็วสูงขนาดกะทัดรัดสำหรับระบบอัตโนมัติความแม่นยำ
รายละเอียดสินค้า
| ประเภทมอเตอร์ | มอเตอร์สั่นสะเทือน | แรงสูงสุด | 10.2น |
|---|---|---|---|
| ข้อมูลจำเพาะของรุ่น | VCZA0010-0020-00A | เริ่มต้นปัจจุบัน | 1.6ก |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 14.8V | กำลัง @ Fp | 56.3W |
| จังหวะ | 1.5มม | น้ำหนักตัวกระตุ้น | 69ก |
| ความเร็ว | สูง | แรงต่อเนื่อง | 2.2น |
| พิมพ์ | ไมโครมอเตอร์ | คุณสมบัติการป้องกัน | ปิดล้อมโดยสิ้นเชิง |
รายละเอียดสินค้า
คำอธิบายผลิตภัณฑ์:

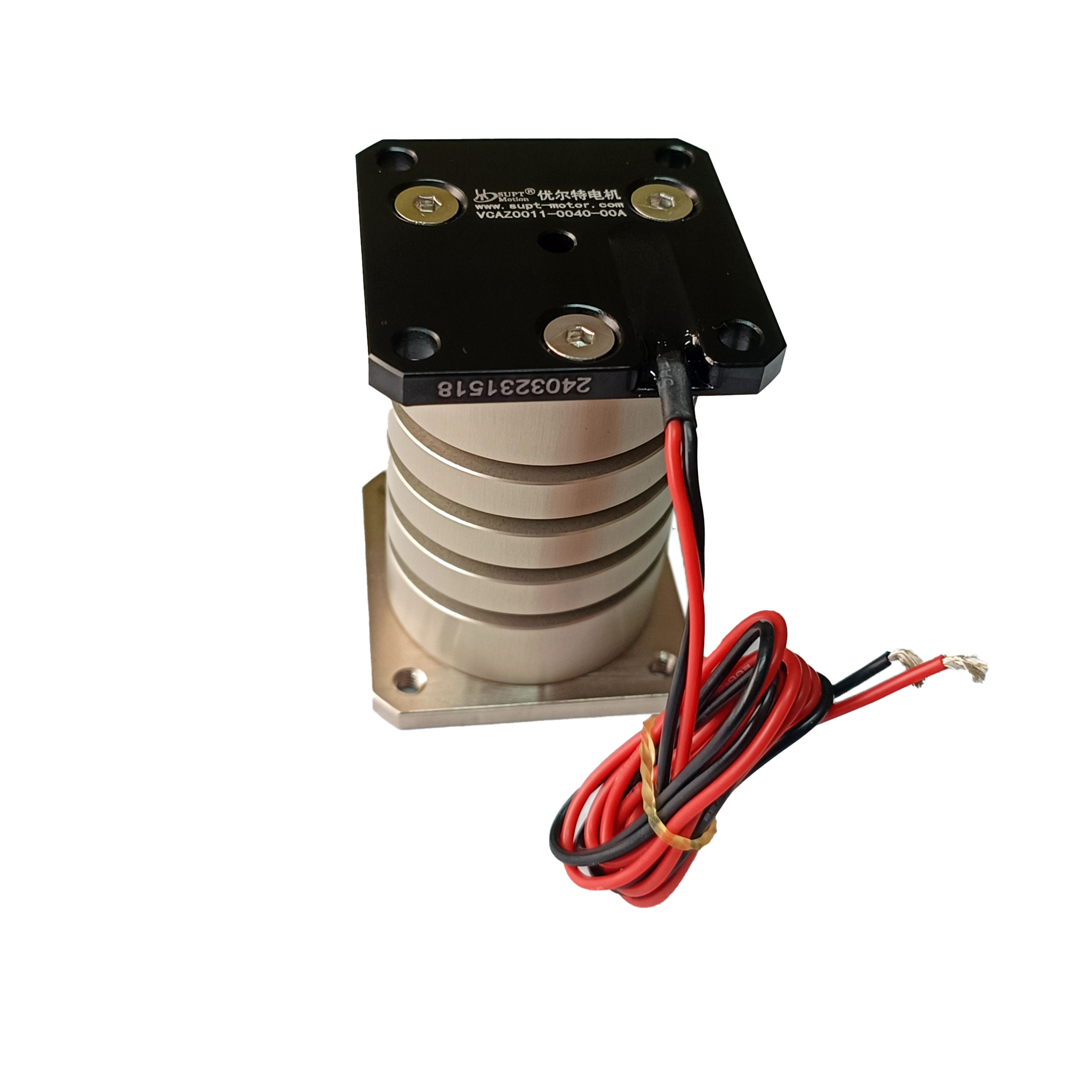

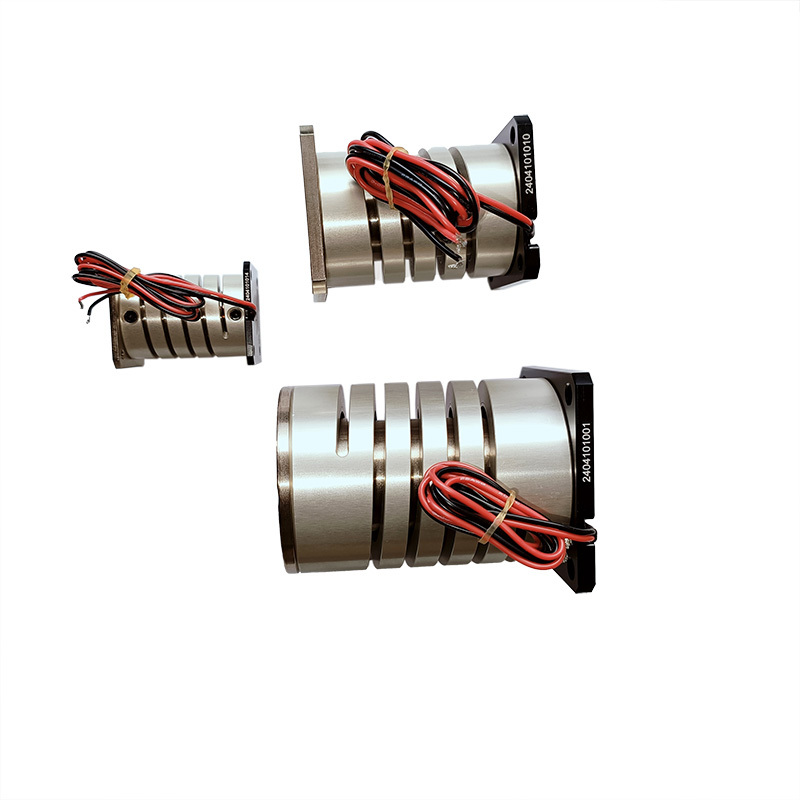

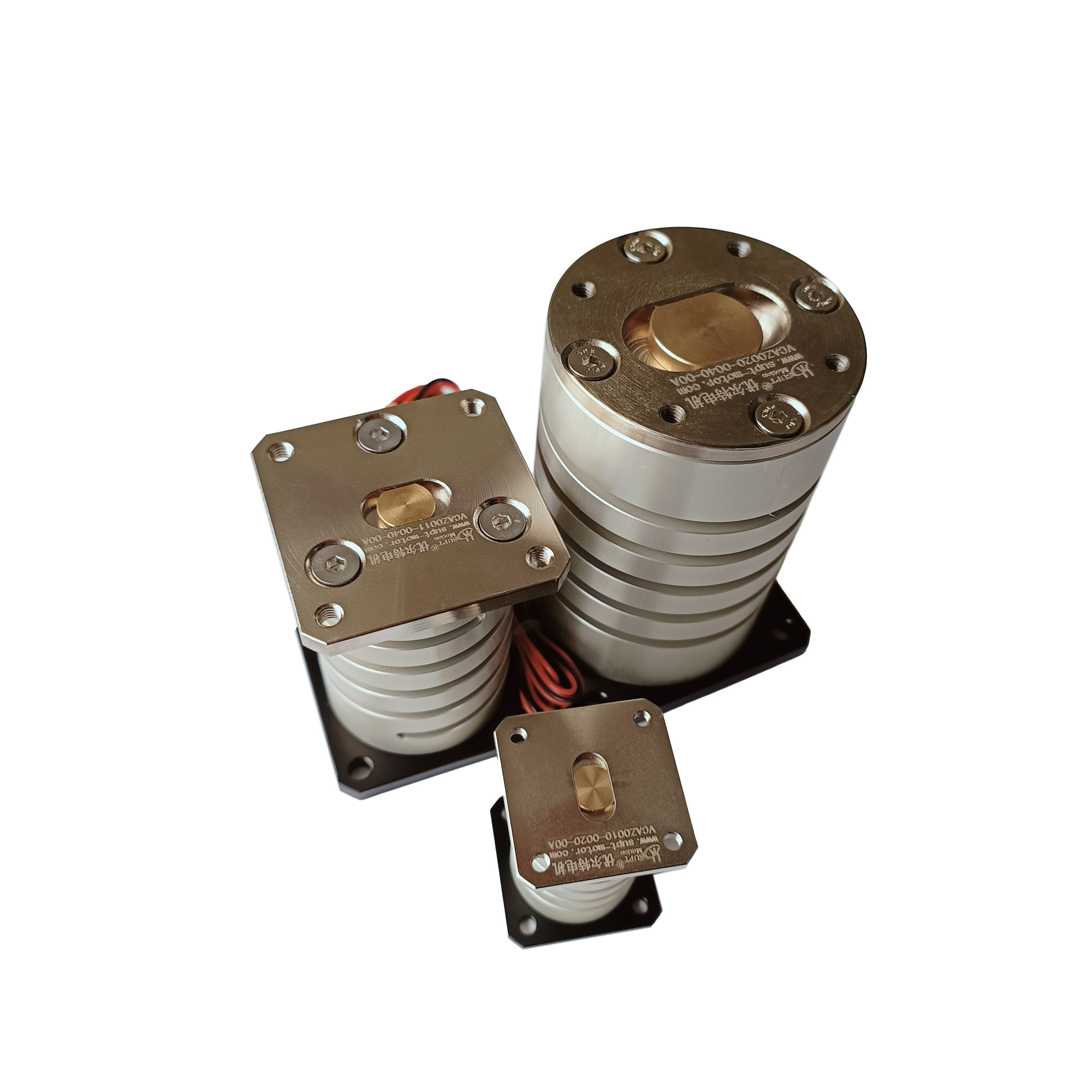

SUPTMOTION VCAZ Compact Vibration Voice Coil Actuator เป็นมอเตอร์ขดลวดเสียงเชิงเส้นประสิทธิภาพสูงที่ออกแบบมาสำหรับระบบอัตโนมัติที่ต้องการความแม่นยำ ซึ่งต้องการการควบคุมการเคลื่อนที่ที่แม่นยำภายในพื้นที่ติดตั้งที่จำกัด อุปกรณ์อัตโนมัติสมัยใหม่ที่ใช้ในอุตสาหกรรมต่างๆ เช่น การผลิตเซมิคอนดักเตอร์ การประกอบอิเล็กทรอนิกส์ การจัดตำแหน่งด้วยแสง และการตรวจสอบความแม่นยำ มักต้องการมอเตอร์สั่นขนาดกะทัดรัดที่สามารถทำงานด้วยความเร็วสูงและความแม่นยำสูงได้
มอเตอร์ขดลวดเสียงแบบสั่นขนาดกะทัดรัดนี้ให้การตอบสนองแบบไดนามิกที่รวดเร็ว ประสิทธิภาพการเร่งความเร็วที่ยอดเยี่ยมช่วยให้ระบบอัตโนมัติสามารถเคลื่อนที่แบบเริ่ม-หยุดได้อย่างรวดเร็วและการปรับตำแหน่งที่แม่นยำ ทำให้เป็นตัวเลือกที่เหมาะสำหรับการใช้งานที่ต้องการรอบเวลาสั้นและประสิทธิภาพการผลิตสูง
ด้วยการออกแบบโครงสร้างที่กะทัดรัด มอเตอร์ขดลวดเสียงแบบสั่นจึงผสานเข้ากับแท่นวางตำแหน่งขนาดเล็ก โมดูลหุ่นยนต์ และระบบอัตโนมัติขนาดกะทัดรัดได้อย่างลงตัว แม้จะมีขนาดเล็ก แต่แอคทูเอเตอร์นี้ให้ความหนาแน่นของแรงสูง ให้แรงขับที่แข็งแกร่งสำหรับการใช้งานการเคลื่อนที่ที่ต้องการความแม่นยำสูง
คุณสมบัติ:
ประเภท: มอเตอร์สั่น, มอเตอร์ขดลวดเสียงแผ่นสั่นแบบยืดหยุ่น, มอเตอร์ขดลวดเสียงสั่น
1. การออกแบบแอคทูเอเตอร์ขดลวดเสียงขนาดกะทัดรัด
2. ความสามารถในการวางตำแหน่งความแม่นยำสูง
3. การตอบสนองที่รวดเร็วและการเร่งความเร็วสูง
4. การเคลื่อนที่เชิงเส้นแบบขับตรงที่ราบรื่น
5. อายุการใช้งานยาวนานและประสิทธิภาพที่เชื่อถือได้
พารามิเตอร์ผลิตภัณฑ์:
ระยะชัก: 1.5 มม.
แรงต่อเนื่อง: 2.2 N
แรงสูงสุด: 10.2 N
ความสามารถในการทำซ้ำ: ±0.5 μm
ความเร็วสูงสุด: 1.8 ม./วินาที
การตอบสนองความถี่: 250 Hz
| หมายเลขรุ่น | VCAZ0010-0020-00A | |||
| พารามิเตอร์ขดลวด | ความคลาดเคลื่อน | สัญลักษณ์ | ค่า | หน่วย |
| DCR | ±10% | R | 9.5 | Ω |
| แรงดันไฟฟ้าสูงสุด | ค่ามาตรฐาน | Vp | 14.8 | V |
| กระแสสูงสุด | ค่ามาตรฐาน | Ip | 1.6 | A |
| ค่าคงที่แรง | ±7.5% | KF | 2.7 | N/A |
| ค่าคงที่ EMF ย้อนกลับ | ค่ามาตรฐาน | KD | 2.7 | V/M/Sec |
| ความเหนี่ยวนำ | ±30% | L | 0.37 | mH |
| พารามิเตอร์แอคทูเอเตอร์ | สัญลักษณ์ | ค่า | หน่วย | |
| แรงสูงสุด | Fp | 10.2 | N | |
| แรงหยุดต่อเนื่อง | Fc | 2.2 | N | |
| ค่าคงที่แอคทูเอเตอร์ | Ka | 0.87 | N//W | |
| ค่าคงที่เวลาทางไฟฟ้า | Te | 0.04 | มิลลิวินาที | |
| Pmax | Pp | 24 | W | |
| ระยะชัก | S | 1.5 | มม. | |
| ระยะห่างของขดลวดแต่ละด้าน | CL | 0.8 | มม. | |
| ความต้านทานความร้อน | Oth | 20 | ℃/W | |
| อุณหภูมิขดลวดสูงสุดที่อนุญาต | Tmax | 150 | ℃ | |
| น้ำหนักขดลวด | WTc | 13 | ก. | |
| น้ำหนักเหล็กแม่เหล็ก | WTE | 56 | ก. | |
| น้ำหนักแอคทูเอเตอร์ | WTa | 69 | ก. | |
การใช้งาน:
1. ระบบอัตโนมัติความแม่นยำ
2. แท่นวางตำแหน่งขนาดเล็ก
3. อุปกรณ์ประกอบอิเล็กทรอนิกส์
4. ระบบตรวจสอบเซมิคอนดักเตอร์
| การใช้งานหลักของมอเตอร์ขดลวดเสียง: | ||||||||||||
| 1. อุตสาหกรรมเซมิคอนดักเตอร์: การเดินสาย, การตัด, การเจาะ, ระบบขนส่ง, การเชื่อม, หุ่นยนต์ | ||||||||||||
| 2. การทำงานวาล์วภาคสนาม: วาล์ววัดประเภท, ระบบทดสอบแรงดัน, เคมีวาล์วแบบนิวแมติก | ||||||||||||
| ระบบฉีด | ||||||||||||
| 3. อุตสาหกรรมเครื่องจักรขนาดเล็ก: ระบบป้อน, การเจาะขนาดเล็ก, การปั๊มความแม่นยำ | ||||||||||||
| 4. ระบบสั่น: โต๊ะสั่น, แท่นสั่น | ||||||||||||
| 5. การแพทย์: ระบบฉีดขนาดเล็ก, อุปกรณ์ช่วยหายใจ, อุปกรณ์ทดสอบ | ||||||||||||
| 6. เทคโนโลยีการบิน: ระบบควบคุมการบิน, ระบบป้อนกลับนักบิน | ||||||||||||
| 7. การใช้งานเชิงพาณิชย์: ปั๊มระบายความร้อนคอมพิวเตอร์, ระบบโฟกัสอัตโนมัติกล้องขนาดเล็ก | ||||||||||||
| 8. อุตสาหกรรมอัตโนมัติ: อุปกรณ์เลเซอร์, เครื่องจ่าย, อุปกรณ์ทดสอบ, เครื่องจักรสิ่งทอ |
