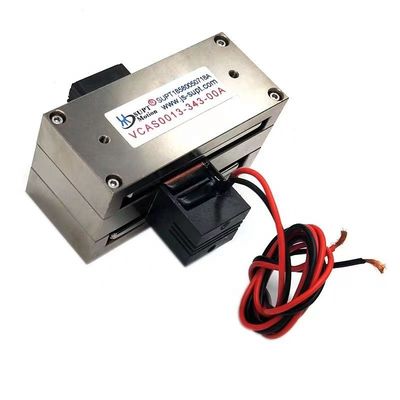

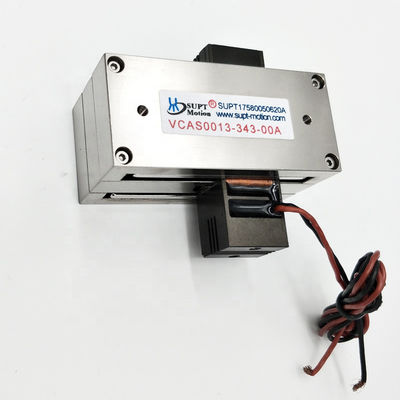

ตัวกระตุ้นคอยล์เสียงแบบเส้นตรงขนาด 74.7 มม. สำหรับการเดินทางระยะไกลสำหรับการจัดการเซมิคอนดักเตอร์
รายละเอียดสินค้า
| คุณสมบัติการป้องกัน | ปิดล้อมโดยสิ้นเชิง | หมายเลขรุ่น | VCAS0002-0747-00A |
|---|---|---|---|
| วิธีการควบคุม | อิเล็กทรอนิกส์ | จังหวะทั้งหมด | 74.7มม. |
| การก่อสร้าง | แม่เหล็กถาวร | แรงสูงสุด | 2.1น |
| ขนาด | 100.5×42.6×37 มม | คำหลัก | มอเตอร์เชิงเส้นคอยล์เสียง |
| แรงดันไฟฟ้า | 11.3V | น้ำหนักของขดลวด | 15 กรัม |
| ความเร็ว | ความเร็วสูง (rpm) |
รายละเอียดสินค้า
รายละเอียดสินค้า:
SUPT MOTION VCAS0002-0747-00A แอคทูเอเตอร์คอยล์วอยซ์เชิงเส้นมีรูปทรงสี่เหลี่ยมขนาดกะทัดรัด ขณะเดียวกันก็มีวอยซ์คอยล์น้ำหนักเบา เวลาตอบสนองสั้น และความถี่สูง ระยะชัก 74.7 มม. ด้วยแรงขับสูงสุด 2.1 N และแรงขับต่อเนื่อง 1.3 N แอคชูเอเตอร์นี้ได้รับการปรับให้เหมาะสมสำหรับการใช้งานการกำหนดตำแหน่งที่มีระยะชักยาวและมีแรงเสียดทานต่ำในการหยิบและวาง การจัดการเวเฟอร์เซมิคอนดักเตอร์ และฟิกซ์เจอร์การวัดที่แม่นยำ
การออกแบบคอยล์เคลื่อนที่ช่วยลดแรงดึงดูดของแม่เหล็ก ส่งผลให้การเคลื่อนไหวราบรื่นเป็นพิเศษโดยไม่มีผลกระทบจากการฟันเฟือง
ในการตรวจสอบเซมิคอนดักเตอร์ ต้องใช้แอคชูเอเตอร์เชิงเส้นช่วงชักยาวเพื่อสแกนชิปขนาดใหญ่หรือขับเคลื่อนโพรบผ่านเวเฟอร์ VCAS0002-0747-00A สามารถเปลี่ยนกระบอกลมหรือลีดสกรูได้โดยตรง ให้ความน่าเชื่อถือที่สูงกว่าและรองรับการทำงานแบบวงปิดด้วยตัวเข้ารหัสเชิงเส้น
มอเตอร์คอยล์เสียงเชิงเส้นสี่เหลี่ยมมักใช้เพื่อสร้างแท่นการเคลื่อนที่แบบ XY นอกจากนี้ยังสามารถออกแบบในรูปแบบโมดูลาร์และปรับแต่งตามความต้องการเฉพาะได้อีกด้วย การออกแบบหน้าตัดเป็นรูปสี่เหลี่ยมผืนผ้าทำให้สามารถติดตั้งแท่น XY แบบเคียงข้างกันได้ โดยไม่ต้องเพิ่มความสูงโดยรวมอย่างมีนัยสำคัญ แอคชูเอเตอร์ไม่ก่อให้เกิดการรบกวนทางแม่เหล็กภายในพื้นที่ทำงาน ทำให้เหมาะสำหรับลำแสงอิเล็กตรอนหรืออุปกรณ์ทางแสงที่ไวต่อแสง
สำหรับ OEM ที่ต้องการมอเตอร์แนวราบที่เรียบง่ายและแข็งแกร่งเพื่อให้ได้ตำแหน่งที่มีช่วงชักยาวและโหลดเบา VCAS0002-0747-00A ช่วยลดเวลาในการออกแบบในขณะที่ปรับปรุงคุณภาพการเคลื่อนไหว
คุณสมบัติ:
-
แรงสูงสุด: 2.1 N
-
แรงต่อเนื่องที่ 25°C: 1.3 N
-
ระยะชักรวม: 74.7 มม
-
แรงดันไฟสูงสุด: 11.3 V
-
ค่าคงที่ EMF ด้านหลัง: 1.3 V/m/s
-
น้ำหนักคอยล์ : 15 กรัม
-
ขนาด (ยาว×กว้าง×สูง):100.5×42.6×37 มม
พารามิเตอร์ผลิตภัณฑ์:
| รุ่นสินค้า | พีค ฟอร์ซ (ญ) |
แรงต่อเนื่อง ที่ 25 ℃ (ยังไม่มีข้อความ) |
โรคหลอดเลือดสมองทั้งหมด (มม.) |
แรงดันไฟฟ้าสูงสุด (วี) |
กลับค่าคงที่ EMF (วี/เมตร/วินาที) |
น้ำหนักของคอยล์ (ช) |
ความยาว (มม.) |
ความกว้าง (มม.) |
ความสูง (มม.) |
| VCAS0002-0498-00A | 2.1 | 1.3 | 50 | 11.3 | 1.3 | 15 | 72 | 42.6 | 33 |
| VCAS0002-0747-00A | 2.1 | 1.3 | 74.7 | 11.3 | 1.3 | 15 | 100.5 | 42.6 | 37 |
| VCAS0006-0030-00A | 6.1 | 3.2 | 3 | 13.3 | 4.6 | 18.2 | 25.1 | 34.1 | 27 |
| VCAS0006-0099-00A | 6.1 | 3.2 | 10 | 13.7 | 4.6 | 18.2 | 33.5 | 34.1 | 26.9 |
| VCAS0013-0343-00A | 13 | 8 | 34.3 | 12.6 | 5.8 | 40 | 68.3 | 60 | 34.8 |
| VCAS0065-1000-00A | 65 | 22.4 | 100 | 28.7 | 9.7 | 135 | 170 | 59.6 | 81.9 |
VCAS0002-0747-00A:
| พารามิเตอร์ | ค่า | พารามิเตอร์ | ค่า |
| แบบอย่าง | VCAS0002-0747-00A | แรงผลักดันสูงสุด | 2.1N |
| แรงขับต่อเนื่อง (25°C) | 1.3น | จังหวะทั้งหมด | 74.7มม |
| แรงดันไฟฟ้าสูงสุด | 11.3V | ค่าคงที่ Back-EMF | 1.3V/เมตร/วินาที |
| ความยาว | 100.5มม | ความกว้าง | 42.6มม |
| ความสูง | 37มม | น้ำหนักคอยล์ | 15ก |
การใช้งาน:
1. การตรวจสอบเวเฟอร์เซมิคอนดักเตอร์
2. เลือกและวางได้อย่างแม่นยำ
3. การทดสอบเกจวัดความเครียดแบบยาว
4. การวางตำแหน่งไมโครแอสเซมบลี
5.ระบบการวัดการสแกน
| การใช้งานหลักของมอเตอร์คอยล์เสียง: | ||||||||||
| 1.อุตสาหกรรมเซมิคอนดักเตอร์: การเดินสายไฟ การตัด การเจาะ ระบบการขนส่ง การเชื่อม หุ่นยนต์ | ||||||||||
| 2.การทำงานของวาล์วในภาคสนาม:ประเภทวาล์ววัดแสง, ระบบทดสอบแรงดัน, ระบบฉีดเคมีวาล์วนิวแมติก | ||||||||||
| 3.อุตสาหกรรมเครื่องจักรขนาดเล็ก: ระบบฟีด, การเจาะขนาดเล็ก, การปั๊มที่แม่นยำ | ||||||||||
| 4.ระบบการสั่นสะเทือน: โต๊ะเขย่า,แพลตฟอร์มการสั่นสะเทือน | ||||||||||
| 5.สาขาการแพทย์:ระบบไมโครฉีด อุปกรณ์ช่วยหายใจ อุปกรณ์ทดสอบ | ||||||||||
| 6.เทคโนโลยีการบิน: ระบบควบคุมการบิน, ระบบตอบรับนักบิน | ||||||||||
| 7.สาขาการใช้งานเชิงพาณิชย์: ปั๊มระบายความร้อนด้วยคอมพิวเตอร์ระบบโฟกัสอัตโนมัติของกล้องขนาดเล็ก | ||||||||||
| 8.อุตสาหกรรมระบบอัตโนมัติ: อุปกรณ์เลเซอร์ เครื่องจ่าย อุปกรณ์ทดสอบ เครื่องจักรสิ่งทอ |
