10 มิลลิเมตรการตี 6.1N สี่เหลี่ยมเส้นตรง servo สําหรับรับและวางหัว
รายละเอียดสินค้า
| คุณสมบัติการป้องกัน | ปิดล้อมโดยสิ้นเชิง | หมายเลขรุ่น | VCAS0006-0099-00A |
|---|---|---|---|
| วิธีการควบคุม | อิเล็กทรอนิกส์ | จังหวะทั้งหมด | 10มม |
| การก่อสร้าง | แม่เหล็กถาวร | แรงสูงสุด | 6.1น |
| ขนาด | 33.5×34.1×26.9 มม | คำหลัก | มอเตอร์เชิงเส้นคอยล์เสียง |
| แรงดันไฟฟ้า | 13.3V | น้ำหนักของขดลวด | 18.2ก |
| ความเร็ว | ความเร็วสูง (rpm) |
รายละเอียดสินค้า
รายละเอียดสินค้า:
VCAS0006-0099-00A เป็นมอเตอร์วอยซ์คอยล์ทรงสี่เหลี่ยมขนาดช่วงชัก 10 มม. ที่ให้ความสมดุลที่ยอดเยี่ยมระหว่างแรงขับและระยะชัก ด้วยแรงขับสูงสุด 6.1 N และแรงขับต่อเนื่อง 3.2 N มอเตอร์คอยล์เสียงเชิงเส้นทรงสี่เหลี่ยมนี้จึงเหมาะอย่างยิ่งสำหรับหัวหยิบและวาง การคัดแยกด้วยความเร็วสูง และระบบการขนส่งชิ้นส่วนขนาดเล็ก
มอเตอร์วอยซ์คอยล์เชิงเส้นสี่เหลี่ยมนี้มีความยาวเพียง 33.5 มม. สามารถติดตั้งในเครื่องประกอบหลายหัวขนาดกะทัดรัดได้ มวลคอยล์เคลื่อนที่ 18.2 กรัมช่วยให้มั่นใจได้ถึงความเร่งสูงระหว่างการเคลื่อนที่ในจังหวะสั้น จึงช่วยเพิ่มประสิทธิภาพการผลิต แรงดันไฟฟ้าสูงสุด 13.7 V ช่วยให้ระบบอิเล็กทรอนิกส์ขับเคลื่อนง่ายขึ้น ในขณะที่ back-EMF ที่ 4.6 V/m/s ให้การควบคุมความเร็วที่คาดเดาได้
แตกต่างจากมอเตอร์โรตารีที่ใช้กลไกลูกเบี้ยวหรือลิงค์ ซีรีส์ VCAS สร้างแรงขับเชิงเส้นตรง ลดความซับซ้อนทางกล และลดจุดที่เกิดความเสียหายให้เหลือน้อยที่สุด การออกแบบทรงสี่เหลี่ยมได้รับการออกแบบมาเป็นพิเศษสำหรับระยะ XY ซึ่งการลดความสูงให้เหลือน้อยที่สุดเป็นสิ่งสำคัญ แต่ต้องใช้ระยะชักที่ยาวกว่าระยะชักของกระบอกสูบ
ในด้านการประกอบอุปกรณ์อิเล็กทรอนิกส์ หัวหยิบและวางอุปกรณ์ยึดพื้นผิว (SMD) จำเป็นต้องมีการเคลื่อนไหวในแนวตั้งที่นุ่มนวลและรวดเร็ว แอคชูเอเตอร์นี้สามารถใช้เป็นตัวยกแกน Z หรือตัวเปลี่ยนหัวฉีดได้ เนื่องจากมอเตอร์วอยซ์คอยล์ไม่มีแรงเสียดทานหรือฟันเฟือง ความสามารถในการทำซ้ำของการวางชิ้นส่วนจึงได้รับการปรับปรุงอย่างมาก
คุณสมบัติ:
-
แรงสูงสุด:6.1 N
-
แรงต่อเนื่อง @25°C: 3.2N
-
ระยะชักรวม: 10 มม
-
แรงดันไฟสูงสุด: 13.3 V
-
ค่าคงที่ EMF ด้านหลัง: 4.6 V/m/s
-
น้ำหนักคอยล์ : 18.2 กรัม
-
ขนาด (ยาว×กว้าง×สูง):33.5×34.1×26.9 มม
พารามิเตอร์ผลิตภัณฑ์:
| รุ่นสินค้า | พีค ฟอร์ซ (ญ) |
แรงต่อเนื่อง ที่ 25 ℃ (ยังไม่มีข้อความ) |
โรคหลอดเลือดสมองทั้งหมด (มม.) |
แรงดันไฟฟ้าสูงสุด (วี) |
กลับค่าคงที่ EMF (วี/เมตร/วินาที) |
น้ำหนักของคอยล์ (ช) |
ความยาว (มม.) |
ความกว้าง (มม.) |
ความสูง (มม.) |
| VCAS0002-0498-00A | 2.1 | 1.3 | 50 | 11.3 | 1.3 | 15 | 72 | 42.6 | 33 |
| VCAS0002-0747-00A | 2.1 | 1.3 | 74.7 | 11.3 | 1.3 | 15 | 100.5 | 42.6 | 37 |
| VCAS0006-0030-00A | 6.1 | 3.2 | 3 | 13.3 | 4.6 | 18.2 | 25.1 | 34.1 | 27 |
| VCAS0006-0099-00A | 6.1 | 3.2 | 10 | 13.7 | 4.6 | 18.2 | 33.5 | 34.1 | 26.9 |

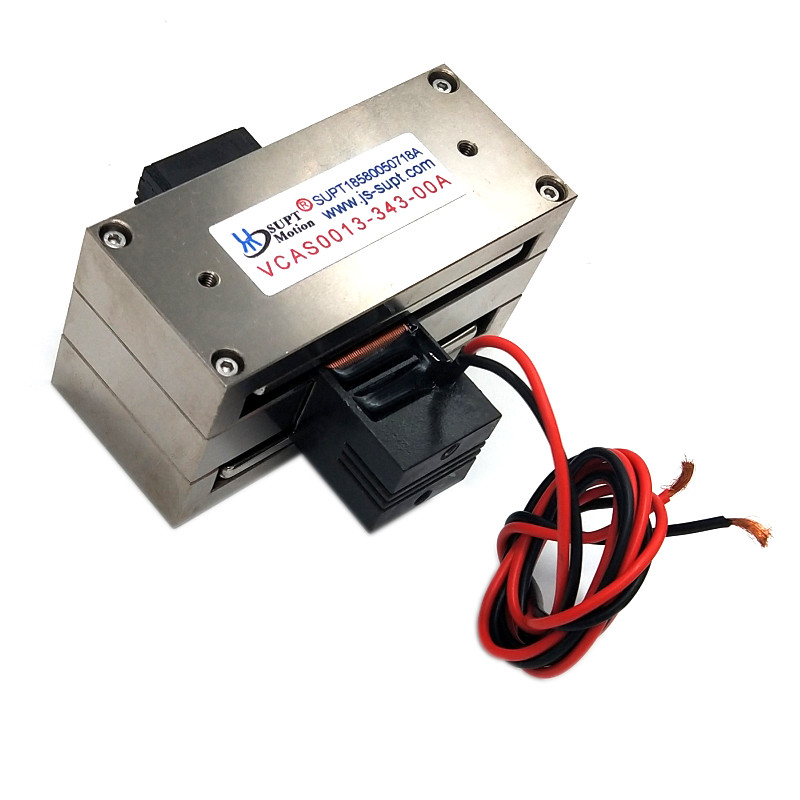

| VCAS0013-0343-00A | 13 | 8 | 34.3 | 12.6 | 5.8 | 40 | 68.3 | 60 | 34.8 |
| VCAS0065-1000-00A | 65 | 22.4 | 100 | 28.7 | 9.7 | 135 | 170 | 59.6 | 81.9 |
VCAS0006-0099-00A:
| พารามิเตอร์ | ค่า | พารามิเตอร์ | ค่า |
| แบบอย่าง | VCAS0006-0099-00A | แรงผลักดันสูงสุด | 6.1น |
| แรงขับต่อเนื่อง (25°C) | 3.2น | จังหวะทั้งหมด | 10มม |
| แรงดันไฟฟ้าสูงสุด | 13.7V | ค่าคงที่ Back-EMF | 4.6V/เมตร/วินาที |
| ความยาว | 33.5มม | ความกว้าง | 34มม |
| ความสูง | 26.9มม | น้ำหนักคอยล์ | 18.2ก |
การใช้งาน:
1. เลือกและวางตัวกระตุ้นหัวฉีด
2. โมดูลการเรียงลำดับความเร็วสูง
3. การถ่ายโอนชิ้นส่วนขนาดเล็ก
4. การวางตำแหน่งเข็มจ่าย
5. กระตุ้นการทำงานของหัววัดทดสอบ
| การใช้งานหลักของมอเตอร์คอยล์เสียง: | ||||||||||
| 1.อุตสาหกรรมเซมิคอนดักเตอร์: การเดินสายไฟ การตัด การเจาะ ระบบการขนส่ง การเชื่อม หุ่นยนต์ | ||||||||||
| 2.การทำงานของวาล์วในภาคสนาม:ประเภทวาล์ววัดแสง, ระบบทดสอบแรงดัน, ระบบฉีดเคมีวาล์วนิวแมติก | ||||||||||
| 3.อุตสาหกรรมเครื่องจักรขนาดเล็ก: ระบบฟีด, การเจาะขนาดเล็ก, การปั๊มที่แม่นยำ | ||||||||||
| 4.ระบบการสั่นสะเทือน: โต๊ะเขย่า,แพลตฟอร์มการสั่นสะเทือน | ||||||||||
| 5.สาขาการแพทย์:ระบบไมโครฉีด อุปกรณ์ช่วยหายใจ อุปกรณ์ทดสอบ | ||||||||||
| 6.เทคโนโลยีการบิน: ระบบควบคุมการบิน, ระบบตอบรับนักบิน | ||||||||||
| 7.สาขาการใช้งานเชิงพาณิชย์: ปั๊มระบายความร้อนด้วยคอมพิวเตอร์ระบบโฟกัสอัตโนมัติของกล้องขนาดเล็ก | ||||||||||
| 8.อุตสาหกรรมระบบอัตโนมัติ: อุปกรณ์เลเซอร์ เครื่องจ่าย อุปกรณ์ทดสอบ เครื่องจักรสิ่งทอ |
