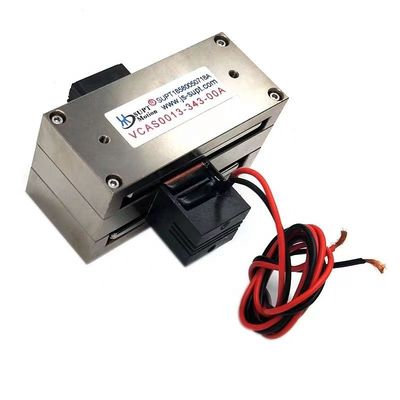

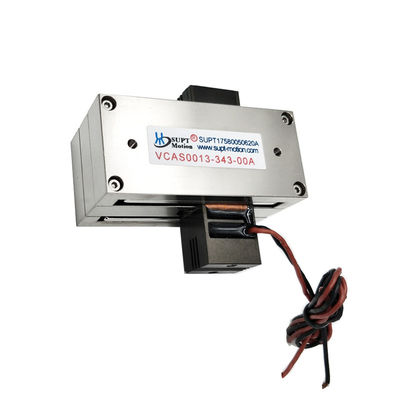

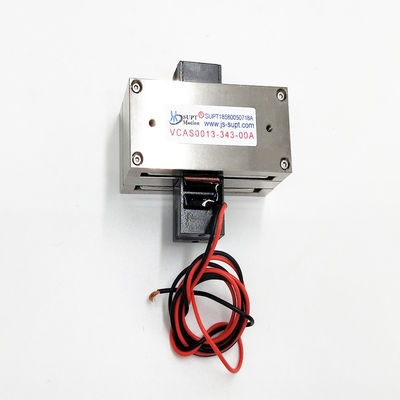

มอเตอร์คอยล์เสียงสี่เหลี่ยมขนาด 13N Peak 34.3 มม. สำหรับการควบคุมวาล์ว
รายละเอียดสินค้า
| คุณสมบัติการป้องกัน | ปิดล้อมโดยสิ้นเชิง | หมายเลขรุ่น | VCAS0013-0343-00A |
|---|---|---|---|
| วิธีการควบคุม | อิเล็กทรอนิกส์ | จังหวะทั้งหมด | 34.3มม |
| การก่อสร้าง | แม่เหล็กถาวร | แรงสูงสุด | 13น |
| ขนาด | 68.3×60×34.8 มม | คำหลัก | มอเตอร์เชิงเส้นคอยล์เสียง |
| แรงดันไฟฟ้า | 12.6V | น้ำหนักของขดลวด | 40ก |
| ความเร็ว | ความเร็วสูง (rpm) | ||
| เน้น | 34มอเตอร์กลมเสียง 3 มิลลิเมตร,เครื่องดําเนินเสียงกลมสี่เหลี่ยม,เครื่องยนต์เส้นตรงควบคุมวาล์ว |
||
รายละเอียดสินค้า
คําอธิบายสินค้า:
เครื่องขับเคลื่อนทรงสี่เหลี่ยม VCAS มีแรงต่อน้ําหนักต่ํากว่า เครื่องขับเคลื่อนทรงกระบอก แต่ยังมีความยาวนานกว่ามาก เครื่องขับเคลื่อนแรงได้ถึง 1000N และ 250mm
อัตราการดําเนินแบบสี่เหลี่ยมเป็นทางออกที่เหมาะสมสําหรับการเคลื่อนไหวแกน X-Y และตลาดหลักของพวกเขาอยู่ในอุตสาหกรรมครึ่งตัวนําและเครื่องมือไมโคร.
รุ่น VCAS0013-0343-00A ของมอเตอร์กลมเสียงทรงสี่เหลี่ยมนี้มีแรงผลักย้ายสูงสุด 13 N และความยาวรวม 34.3 mm ทําให้เหมาะสําหรับการขับเคลื่อนวาล์วสัดส่วน, การตั้งตําแหน่งภาระกลางและระบบลดความร้อนความแรงผลักดันต่อเนื่องที่ระดับ 25 °C คือ 8 N, รับประกันการทํางานที่น่าเชื่อถือแม้แต่ในสภาพแวดล้อมที่ยากลําบาก
ในแอพลิเคชั่นของวาล์วควบคุมของของเหลว, วาล์วโซเลนอยด์สัดส่วนบ่อยครั้งมีอาการไฮสเตเรซิสและความกว้างแบนด์ที่จํากัดมอเตอร์กลมเสียงสี่เหลี่ยมมีความสัมพันธ์แรง-กระแสกระแสเชิงเส้นตลอดการทํางาน และไม่มีความชุ่มชื่นจากแม่เหล็กVCAS0013-0343-00A สามารถแทนซอลีนอยด์วาล์วในวาล์วก๊าซหรือของเหลวโดยตรง โดยให้เวลาตอบสนองที่เร็วขึ้นและการบริโภคพลังงานที่ต่ํากว่า
ผลิตภัณฑ์นี้ยังสามารถใช้เป็นตัวขับเคลื่อนแกน Z สําหรับการทดสอบแรงแสงหรือการทดสอบสปริง.ขณะที่แรงสูงสุด 13 N เพียงพอที่จะตอบสนองความต้องการของการสับสลัดแบบเบาหรือควบคุมแรงสัมผัส.
ลักษณะ:
-
พลังสูงสุด:13N
-
พลังต่อเนื่อง @ 25°C: 8N
-
ความยาวรวม: 34.3 มิลลิเมตร
-
ความดันสูงสุด: 12.6 V
-
สถานที่ EMF กลับ: 5.8V/m/s
-
น้ําหนักโค้ล: 40 กรัม
-
ขนาด (L × W × H):68.3×60×34.8 มิลลิเมตร
ปริมาตรสินค้า:
| รูปแบบสินค้า | พลังสูงสุด (N) |
พลังต่อเนื่อง ที่ 25°C ((N) |
ภาพรวม (mm) |
ความดันสูงสุด (V) |
สถานที่ EMF กลับ (V/m/s) |
น้ําหนักของโค้ล (g) |
ความยาว (mm) |
ความกว้าง (mm) |
ความสูง (mm) |
| VCAS0002-0498-00A | 2.1 | 1.3 | 50 | 11.3 | 1.3 | 15 | 72 | 42.6 | 33 |
| VCAS0002-0747-00A | 2.1 | 1.3 | 74.7 | 11.3 | 1.3 | 15 | 100.5 | 42.6 | 37 |
| VCAS0006-0030-00A | 6.1 | 3.2 | 3 | 13.3 | 4.6 | 18.2 | 25.1 | 34.1 | 27 |
| VCAS0006-0099-00A | 6.1 | 3.2 | 10 | 13.7 | 4.6 | 18.2 | 33.5 | 34.1 | 26.9 |
| VCAS0013-0343-00A | 13 | 8 | 34.3 | 12.6 | 5.8 | 40 | 68.3 | 60 | 34.8 |
| VCAS0065-1000-00A | 65 | 22.4 | 100 | 28.7 | 9.7 | 135 | 170 | 59.6 | 81.9 |
VCAS0013-0343-00A:
| ปริมาตร | ค่า | ปริมาตร | ค่า |
| รุ่น | VCAS0013-0343-00A | ความแรงกระตุ้นสูงสุด | 13N |
| การผลักดันต่อเนื่อง (25°C) | 8N | รวมการกระแทก | 34.3mm |
| ความดันสูงสุด | 12.6V | คอนสแตนตี้ EMF กลับ | 5.8V/m/s |
| ความยาว | 68.3mm | ความกว้าง | 60 มม. |
| ความสูง | 34.8 มิลลิเมตร | น้ําหนักโค้ล | 40 กรัม |
การใช้งาน:
1.วาล์วแก๊ส/ของเหลวสัดส่วน
2.การลดความสั่นสะเทือนที่ทํางาน
3.การขับเคลื่อนเครื่องทดสอบสปริง/แรง
4. การกด / การกดดันเบา
5การตั้งตําแหน่งของเครื่องมือขนาดเล็ก
| การใช้งานหลักของมอเตอร์กลมเสียง: | ||||||||||
| 1.อุตสาหกรรมครึ่งตัว: การเชื่อมต่อสายไฟ, การตัด, การเจาะ, ระบบขนส่ง, การปั่น, โรบอติกส์ | ||||||||||
| 2การทํางานของวาล์วในสนาม: วัลล์ววัดชนิด ระบบทดสอบความดัน ระบบฉีดเคมีของวาล์วปนูเมติก | ||||||||||
| 3อุตสาหกรรมเครื่องจักรขนาดเล็ก: ระบบอาหาร, การเจาะขนาดเล็ก, การตีพิมพ์ความแม่นยํา | ||||||||||
| 4ระบบสั่น: โต๊ะสั่น, พลาตฟอร์มสั่น | ||||||||||
| 5สาขาแพทย์: ระบบฉีดไมโครอุปกรณ์ทางเดินหายใจ อุปกรณ์การทดสอบ | ||||||||||
| 6.เทคโนโลยีการบิน ระบบควบคุมการบิน ระบบการตอบสนองจากนักบิน | ||||||||||
| 7สาขาใช้งานทางการค้า: ระบบฟอกซ์อัตโนมัติกล้องขนาดเล็ก | ||||||||||
| 8อุตสาหกรรมอัตโนมัติ: อุปกรณ์เลเซอร์ เครื่องฉีดยา เครื่องทดสอบ เครื่องจักรเยื่อ |
