44N 5.9 มิลลิเมตรไทม์ ความละเอียดสูง Shaft Voice Coil Motor สําหรับระบบ AOI
| สถานที่กำเนิด | มณฑลเจียงซูประเทศจีน |
|---|---|
| ชื่อแบรนด์ | SUPT MOTION |
| ได้รับการรับรอง | ISO9001 |
| หมายเลขรุ่น | VCAB0044-0059-00A |
| จำนวนสั่งซื้อขั้นต่ำ | 2 ชิ้น |
| ราคา | $150-$280 |
| รายละเอียดการบรรจุ | บรรจุภัณฑ์ที่กำหนดเอง ฯลฯ |
| เวลาการส่งมอบ | 1-5 ชิ้น 5 วัน > 20 ชิ้น จะต้องเจรจา |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | ที่จะเจรจา |
รายละเอียดสินค้า
| ประเภทสินค้า | มอเตอร์วอยซ์คอยล์เชิงเส้น | การใช้งาน | การทำโปรไฟล์พื้นผิวที่แม่นยำ เรือ รถยนต์ รถจักรยานไฟฟ้า |
|---|---|---|---|
| ท่าเรือ | เซี่ยงไฮ้ | พาวเวอร์ซัพพลาย | ข้อกำหนดด้านแรงดันและกระแส |
| แรงสูงสุด | 44น | การก่อสร้าง | แม่เหล็กถาวร |
| ประเภทแรง | แรงขับเคลื่อนโดยตรง | การรับประกัน | 3เดือน-1ปี |
| แรงดันไฟฟ้าสูงสุด | 14.3V | คุณสมบัติการป้องกัน | ปิดล้อมโดยสิ้นเชิง |
| จังหวะทั้งหมด | 5.9 มม. | ประเภทไดรฟ์ | วอยซ์คอยล์ |
| เน้น | 44N มอเตอร์กลมเสียงความแม่นยําสูง,5มอเตอร์กลมเสียง 9 มม.,ระบบ AOI มอเตอร์กลมเสียงเส้น |
||
รายละเอียดสินค้า
รายละเอียดสินค้า:
VCAB0044-0059-00A เป็นมอเตอร์วอยซ์คอยล์ชนิดเพลากึ่งปิดที่มีความแม่นยำสูง ซึ่งได้รับการปรับให้เหมาะกับการตรวจสอบด้วยแสงอัตโนมัติ (AOI) อุปกรณ์ทดสอบเซมิคอนดักเตอร์ และการใช้งานกำหนดตำแหน่งที่แม่นยำซึ่งต้องการความแม่นยำและการทำซ้ำที่สูงมาก

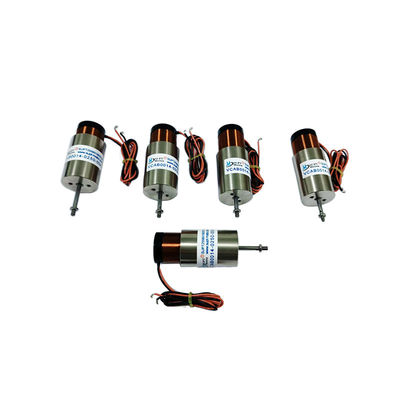

มอเตอร์คอยล์เสียงเชิงเส้นซีรีส์ VCAB โดดเด่นด้วยการออกแบบเพลาเคลื่อนที่ในตัวและผสานรวมตลับลูกปืนเชิงเส้นที่มีความแม่นยำเพื่อให้การนำทางที่ราบรื่นและมีแรงเสียดทานต่ำและแม่นยำเป็นพิเศษ Motion Shaft สร้างขึ้นจากวัสดุน้ำหนักเบา ความแข็งสูง และทนทานต่อการสึกหรอ ทำให้มั่นใจได้ถึงความแม่นยำของตำแหน่งที่แม่นยำตลอดหลายล้านรอบ การออกแบบให้มีน้ำหนักเบาช่วยให้เร่งความเร็วได้รวดเร็วและมีเวลาในการคงตัวที่สั้น ทำให้เหมาะสำหรับการตรวจสอบและทดสอบด้วยความเร็วสูง
ในระบบการตรวจสอบ AOI และระบบเซมิคอนดักเตอร์ การวางตำแหน่งแกน Z ที่แม่นยำเป็นสิ่งสำคัญอย่างยิ่งในการรักษาโฟกัสระหว่างการถ่ายภาพด้วยความเร็วสูง มอเตอร์คอยล์วอยซ์เชิงเส้นนี้ใช้การออกแบบขับเคลื่อนโดยตรงโดยไม่มีผลกระทบจากฟันเฟือง ทำให้มั่นใจได้ถึงการเคลื่อนไหวที่ราบรื่นและปราศจากสิ่งแปลกปลอม ในเวลาเดียวกัน อัตราส่วนแรงขับต่อมวลสูงทำให้สามารถปรับโฟกัสได้อย่างรวดเร็วโดยไม่โอเวอร์ช็อต ระยะชัก 5.9 มม. ให้ระยะเคลื่อนที่เพียงพอสำหรับระบบโฟกัสอัตโนมัติและการใช้งานการวัดโปรไฟล์พื้นผิว
การออกแบบตัวเครื่องแบบกึ่งปิดช่วยปกป้องส่วนประกอบภายในจากฝุ่นและสิ่งปนเปื้อน ซึ่งมีความสำคัญอย่างยิ่งในสภาพแวดล้อมห้องสะอาด ซึ่งอนุภาคอาจทำให้คุณภาพการตรวจสอบด้วยแสงลดลง ตลับลูกปืนที่มีความแม่นยำสูงในตัวช่วยลดความจำเป็นในการประกอบรางนำภายนอก ลดความซับซ้อนและต้นทุนของระบบ ขณะเดียวกันก็เพิ่มความน่าเชื่อถือโดยรวม
มอเตอร์คอยล์วอยซ์เชิงเส้นนี้ยังเหมาะอย่างยิ่งสำหรับการทดสอบโพรบ ซึ่งแรงสัมผัสที่มีการควบคุมเป็นสิ่งสำคัญสำหรับการวัดทางไฟฟ้าที่แม่นยำ ความสัมพันธ์ระหว่างแรงกับกระแสเชิงเส้นช่วยให้ควบคุมแรงได้อย่างแม่นยำ รับรองแรงกดสัมผัสที่สม่ำเสมอทั่วทั้งจุดทดสอบหลายจุด กลไกการฟันเฟืองเป็นศูนย์จะป้องกันข้อผิดพลาดในการกำหนดตำแหน่ง จึงหลีกเลี่ยงความล้มเหลวของหน้าสัมผัสหรือการตรวจจับข้อบกพร่องที่ผิดพลาด
คุณสมบัติ:
- ชื่อสินค้า:มอเตอร์คอยล์วอยซ์เชิงเส้น
- หมายเลขรุ่น:VCAH0044-0059-00A
- แรงสูงสุด: 44.1 N
- แรงต่อเนื่องที่ 25°C: 17.7 N
- ระยะชักรวม: 5.9 มม
- แรงดันไฟสูงสุด: 14.3 V
- ค่าคงที่ EMF ด้านหลัง: 8 V/m/s
- น้ำหนักคอยล์ : 43 กรัม
- เส้นผ่านศูนย์กลางสเตเตอร์: 46 มม
พารามิเตอร์ทางเทคนิค:
| รุ่นสินค้า | พีค ฟอร์ซ (ญ) |
แรงต่อเนื่อง ที่ 25 ℃ (ยังไม่มีข้อความ) |
โรคหลอดเลือดสมองทั้งหมด (มม.) |
แรงดันไฟฟ้าสูงสุด (วี) |
กลับค่าคงที่ EMF (วี/เมตร/วินาที) |
น้ำหนักของคอยล์ (ช) |
เส้นผ่านศูนย์กลางสเตเตอร์ | เกลียวปลายเพลา (มม.) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2(ด้านนอก) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5(ด้านนอก) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3(ด้านนอก) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3(ด้านนอก) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | เพลา ∮4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3(ด้านนอก) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 (ด้านใน) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 (ด้านใน) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3(ด้านนอก) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 (ด้านใน) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 (ด้านใน) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 (ด้านใน) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 (ด้านใน) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3(ด้านนอก) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 (ด้านใน) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 (ด้านใน) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 (ด้านใน) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | เพลา ∮10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 (ด้านใน) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 (ด้านใน) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | เพลา ∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | เพลา ∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | เพลา ∮8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | เพลา ∮10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | เพลา ∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | เพลา ∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | เพลา ∮10 |
การใช้งาน:
| การใช้งานหลักของมอเตอร์คอยล์เสียง: | ||||||||||
| 1.อุตสาหกรรมเซมิคอนดักเตอร์: การเดินสายไฟ การตัด การขุดเจาะ ระบบการขนส่ง การเชื่อม หุ่นยนต์ | ||||||||||
| 2.การทำงานของวาล์วในภาคสนาม:ประเภทวาล์ววัดแสง, ระบบทดสอบแรงดัน, ระบบฉีดเคมีวาล์วนิวแมติก | ||||||||||
| 3.อุตสาหกรรมเครื่องจักรขนาดเล็ก: ระบบฟีด, การเจาะขนาดเล็ก, การปั๊มที่แม่นยำ | ||||||||||
| 4.ระบบการสั่นสะเทือน: โต๊ะเขย่า,แพลตฟอร์มการสั่นสะเทือน | ||||||||||
| 5.สาขาการแพทย์:ระบบไมโครฉีด อุปกรณ์ช่วยหายใจ อุปกรณ์ทดสอบ | ||||||||||
| 6.เทคโนโลยีการบิน: ระบบควบคุมการบิน ระบบตอบรับนักบิน | ||||||||||
| 7.สาขาการใช้งานเชิงพาณิชย์: ปั๊มระบายความร้อนด้วยคอมพิวเตอร์ระบบโฟกัสอัตโนมัติของกล้องขนาดเล็ก | ||||||||||
| 8.อุตสาหกรรมระบบอัตโนมัติ: อุปกรณ์เลเซอร์ เครื่องจ่าย อุปกรณ์ทดสอบ เครื่องจักรสิ่งทอ |
1. ออโต้โฟกัสการตรวจสอบด้วยแสงอัตโนมัติ (AOI)
2. เครื่องทดสอบโพรบเซมิคอนดักเตอร์
3. การทำโปรไฟล์พื้นผิวที่แม่นยำ
4. การวางตำแหน่งเข็มจ่าย
5. การควบคุมแรงสัมผัสของโพรบทดสอบ
6. การวางตำแหน่งอุปกรณ์มาตรวิทยา
