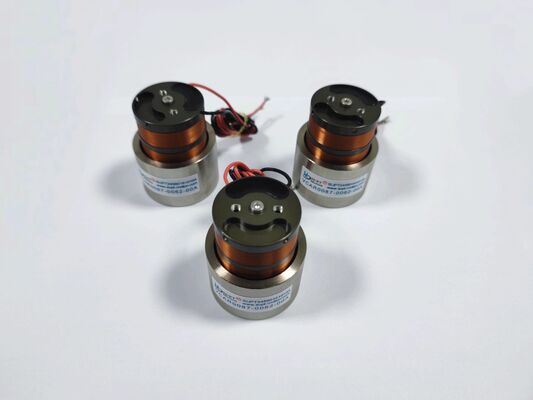

15N 12.7mm โทรท็อค shaft-type โมเตอร์กลมเสียงสําหรับการตรวจสอบครึ่งตัวนํา
| สถานที่กำเนิด | จีนซูโจว |
|---|---|
| ชื่อแบรนด์ | SUPT MOTION |
| ได้รับการรับรอง | ISO9001,CE,3C |
| หมายเลขรุ่น | VCAB0015-0127-00A |
| จำนวนสั่งซื้อขั้นต่ำ | ≥1ชิ้น |
| ราคา | $110-$160 |
| รายละเอียดการบรรจุ | บรรจุภัณฑ์ที่กำหนดเอง ฯลฯ |
| เวลาการส่งมอบ | 1-5 ชิ้น 5 วัน > 20 ชิ้น จะต้องเจรจา |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | ที่จะเจรจา |
รายละเอียดสินค้า
| การรับประกัน | 3เดือน-1ปี | รุ่นสินค้า | VCAB0015-0127-00A |
|---|---|---|---|
| น้ำหนัก (กรัม) | 21.5 | แรงสูงสุด (N) | 15 |
| จังหวะรวม (มม.) | 12.7 | แรงดันไฟฟ้าสูงสุด (V) | 12.5 |
| ความแม่นยำของตำแหน่ง | สูง | แรงต่อเนื่อง(N) | 4.9N |
| ประเภทสินค้า | มอเตอร์คอยล์เสียงเชิงเส้นพร้อมเพลา | เสียงรบกวน | เสียงต่ำ |
| การใช้งาน | การวางตำแหน่งที่แม่นยำ ระบบสัมผัส เลนส์ การผลิตเซมิคอนดักเตอร์ | ||
| เน้น | 12มอเตอร์กลมเสียงแบบหมุนแกน.7 มิลลิเมตร,มอเตอร์โค้ลเสียง 15N สําหรับการตรวจสอบครึ่งตัวนํา,เครื่องยนต์สายเสียงสายเสียงพร้อมการรับประกัน |
||
รายละเอียดสินค้า
คําอธิบายสินค้า:
เครื่องยนต์กลมเสียงแบบหมุนแกน SUPT รุ่น VCAB0015-0127-00A มีคุณสมบัติความแม่นยําสูง และถูกออกแบบมาโดยเฉพาะสําหรับการทดสอบซอนด์แผ่นครึ่งประสาทและการใช้งานอุปกรณ์ทดสอบอัตโนมัติ.
มอเตอร์กลมเสียงเชิงเส้นนี้มีการออกแบบแกนการเคลื่อนไหวที่ติดตั้งและรวมตัวเบอร์เชิงเส้นแม่นยํา ให้ความแม่นยําการนําทางและการทํางานที่เรียบร้อยอย่างพิเศษคันเคลื่อนไหวถูกทําจากน้ําหนักเบาวัสดุที่แข็งแรงสูง และทนทานต่อการสกัด
ในการทดสอบซอนด์ครึ่งตัว การรักษาแรงสัมผัสที่มั่นคงเป็นสิ่งสําคัญในการป้องกันความเสียหายของพัดผูกระบายความแม่นยําหรือปลายซอนด์การออกแบบการขับเคลื่อนโดยตรงของมอเตอร์กลมเสียงนี้ ทําให้มีความแม่นยําในการตั้งตําแหน่งที่ซ้ําได้ในระดับไมโครเมตรซึ่งส่งผลโดยตรงในการปรับปรุงผลผลิตการทดสอบและลดอัตราการตรวจสอบบวกเท็จ
เมื่อเปรียบเทียบกับมอเตอร์สเตปเปอร์แบบดั้งเดิมหรือแพลตฟอร์มสกรูนําที่ขับเคลื่อนด้วยเซอร์โว, VCAB0015-0127-00A ให้ผลประกอบการแบบไดนามิกที่ดีกว่า, ความผิดผลกระทบทางกลศูนย์, และการสูญเสียการหดที่ต่ํากว่า.ความสามารถในการตอบสนองความถี่สูงของมันตอบสนองความต้องการจักรยานที่รวดเร็วของแอปพลิเคชั่นการทดสอบความเร็วสูง, ในขณะที่การออกแบบพลังงานต่ําของมันลดการผลิตความร้อนที่อาจเสี่ยงความมั่นคงทางความร้อนของระบบการวัดความแม่นยํา
มอเตอร์โค้ลเสียงเชิงเส้นนี้ก็เหมาะสําหรับการตั้งตําแหน่งแกน Z ในระบบการวางชิป, หัวการจัดจําหน่ายความแม่นยํา, และแพลตฟอร์มการตรวจสอบทางอัตโนมัติ (AOI) ที่ต้องการความเร็วการเคลื่อนไหวตั้งแม่นยําขนาดคอมแพคต์และอินเตอร์เฟซเครื่องจักรกลที่เรียบง่ายทําให้มันเป็นทางออก plug-and-play ที่เหมาะสมสําหรับการปรับปรุงแกนปนูเมติกหรือ lead-screw-driven ที่มีอยู่เป็นเครื่องขับเคลื่อนไฟฟ้าที่มีประสิทธิภาพสูง
ลักษณะ:
-
ความแรงสูงสุด: 15 N
-
พลังต่อเนื่อง @ 25°C: 4.9 N
-
ความยาวรวม: 12.7 มิลลิเมตร
-
ความกระชับกําลังสูงสุด: 21.5 วอล
-
สถานที่ EMF กลับ: 4.1 V/m/s
-
น้ําหนักโค้ล: 12.5 กรัม
-
กว้างของ Stator: 30.5 mm
-
ปลายแกน: Ø4.8 มิลลิเมตรแกนเรียบ
ปริมาตรสินค้า:
| รูปแบบสินค้า | พลังสูงสุด (N) |
พลังต่อเนื่อง ที่ 25°C ((N) |
ภาพรวม (mm) |
ความดันสูงสุด (V) |
สถานที่ EMF กลับ (V/m/s) |
น้ําหนักของโค้ล (g) |
กว้างของ Stator | สายปลายแกน (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 ((ภายนอก) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 ((ภายนอก) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 ((ภายนอก) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 ((ภายนอก) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | ชาฟต์ ¥48 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 ((ภายนอก) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((ภายใน) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((ภายใน) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 ((ภายนอก) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((ภายใน) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((ภายใน) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((ภายใน) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((ภายใน) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 ((ภายนอก) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((ภายใน) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((ภายใน) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((ภายใน) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | ราง ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((ภายใน) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((ภายใน) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | ราง ราง 8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | ราง ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | ราง ราง 8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | ราง ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | ราง ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | ราง ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | ราง ¥10 |
การใช้งาน:
-
การสํารวจแผ่นแผ่นครึ่งประสาท
-
การตั้งตําแหน่งแกน Z ใน die attach
-
หัวฉายยาแม่นยํา
-
การตรวจสอบทางแสงอัตโนมัติ (AOI)
-
การตั้งตําแหน่งของอุปกรณ์ทดสอบ
-
เครื่องขับเคลื่อนสถานีสํารวจ
