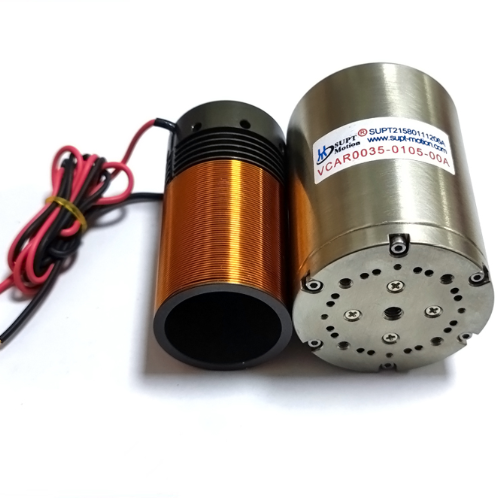

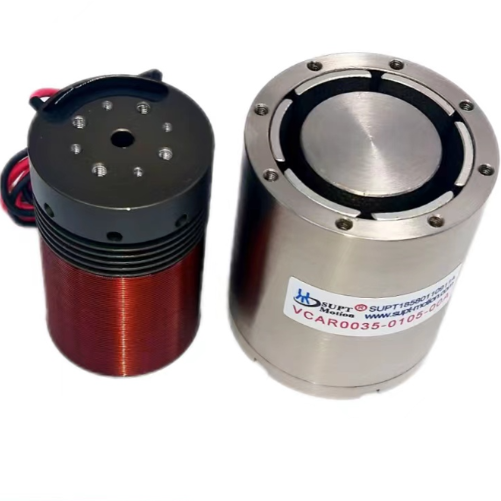

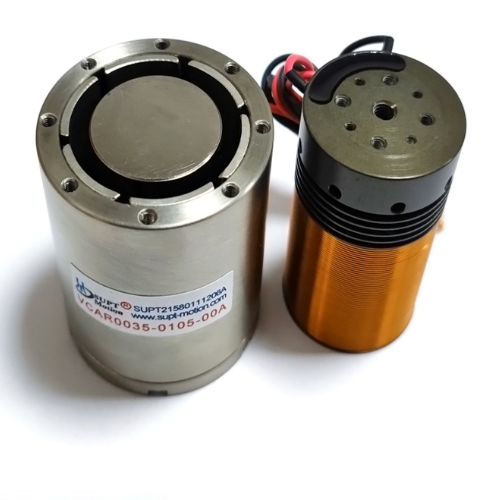

มอเตอร์ขดลวดเสียงขับตรงแบบไม่มีระยะคลอน VCAR0035 แรงสูงสุด 35N

VCAR0035-0105-00A เป็นมอเตอร์ขดลวดเสียงทรงกระบอกประสิทธิภาพสูงที่ออกแบบมาโดยเฉพาะสำหรับการใช้งานที่ต้องการการเคลื่อนที่แบบไร้ระยะคลอน การขับเคลื่อนโดยตรงที่แม่นยำ และการตอบสนองแบบไดนามิกที่รวดเร็ว ในฐานะส่วนหนึ่งของซีรีส์ SUPT MOTION VCAR0035 มอเตอร์ขดลวดเสียงนี้ให้แรงขับสูงสุด 35 N ในรูปแบบที่กะทัดรัด ทำให้เป็นตัวเลือกที่ยอดเยี่ยมสำหรับระบบกำหนดตำแหน่งที่แม่นยำ อุปกรณ์การผลิตเซมิคอนดักเตอร์ แพลตฟอร์มการจัดแนวด้วยแสง และระบบอัตโนมัติสำหรับอุปกรณ์ทางการแพทย์ ซึ่งแตกต่างจากกลไกการแปลงการหมุนเป็นเชิงเส้นแบบดั้งเดิม ซึ่งสร้างระยะคลอนทางกลและแรงเสียดทาน มอเตอร์ขดลวดเสียงแบบขับเคลื่อนโดยตรงนี้จะสร้างการเคลื่อนที่เชิงเส้นโดยการใช้แรงแม่เหล็กไฟฟ้าโดยตรงกับชุดขดลวดที่เคลื่อนที่ ทำให้กำจัดส่วนประกอบการส่งกำลังระหว่างกลางออกไปได้อย่างสมบูรณ์ ระบบการเคลื่อนที่ที่ได้มานี้มีคุณสมบัติโดยธรรมชาติคือการเคลื่อนที่แบบไร้ระยะคลอน ความสามารถในการทำซ้ำตำแหน่งระดับต่ำกว่าไมโครเมตร และไม่ต้องการการบำรุงรักษาตลอดการทำงานหลายล้านรอบ VCAR0035-0105-00A มีแรงขับต่อเนื่องที่กำหนดไว้ที่ 15.6 N ที่อุณหภูมิแวดล้อม 25°C และระยะชักรวม 10.5 มม. ให้ความสมดุลที่เหมาะสมระหว่างกำลังขับ ช่วงชัก และการออกแบบที่กะทัดรัดสำหรับการใช้งานที่มีความแม่นยำสูงในพื้นที่จำกัด
การออกแบบมอเตอร์ขดลวดเสียงทรงกระบอกนี้ประกอบด้วยชุดสเตเตอร์แม่เหล็กถาวรและขดลวดเสียงน้ำหนักเบา ซึ่งทำงานร่วมกันเพื่อสร้างแรงขับเชิงเส้นที่แปรผันตามกระแสไฟฟ้าที่จ่ายในขณะที่ยังคงรักษาความเป็นเชิงเส้นที่ยอดเยี่ยมตลอดช่วงชักทั้งหมด ความสัมพันธ์เชิงเส้นระหว่างแรงขับและกระแสไฟนี้ช่วยลดความซับซ้อนในการรวมระบบควบคุมเซอร์โวและเปิดใช้งานการเคลื่อนที่ที่ราบรื่นและปราศจากการกระตุกในช่วงความเร็วตั้งแต่ระดับต่ำกว่าไมโครเมตรต่อวินาทีถึงกว่า 100 มม./วินาที VCAR0035-0105-00A ใช้พลังงานจากแรงดันไฟฟ้ากระแสตรง โดยมีแรงดันไฟฟ้าสูงสุดที่กำหนดไว้ที่ 11.9 V ซึ่งให้ความเข้ากันได้ที่ยืดหยุ่นกับไดรฟ์เซอร์โวและตัวควบคุมการเคลื่อนที่ที่หลากหลาย น้ำหนักขดลวดที่เคลื่อนที่เพียง 91 กรัม ซึ่งช่วยเพิ่มความสามารถในการเร่งความเร็วของมอเตอร์และประสิทธิภาพการเคลื่อนที่แบบสลับความถี่สูง ด้วยค่าคงที่ Back-EMF ที่ 5 V/m/s มอเตอร์นี้ให้คุณสมบัติการป้อนกลับความเร็วที่ยอดเยี่ยมสำหรับระบบควบคุมแบบวงปิด ทำให้สามารถควบคุมความเร็วได้อย่างแม่นยำและรักษาตำแหน่งได้โดยไม่ต้องใช้เซ็นเซอร์เสริมในการกำหนดค่าต่างๆ

• การขับเคลื่อนโดยตรงแบบไร้ระยะคลอน:สถาปัตยกรรมการขับเคลื่อนโดยตรงด้วยแม่เหล็กไฟฟ้าช่วยกำจัดส่วนประกอบการส่งกำลังทางกล เช่น สกรูนำ สายพาน และชุดเกียร์ ทำให้ได้การเคลื่อนที่แบบไร้ระยะคลอนโดยธรรมชาติโดยไม่มีส่วนต่อประสานที่สึกหรอ การออกแบบนี้รับประกันความแม่นยำในการกำหนดตำแหน่งที่สม่ำเสมอตลอดอายุการใช้งานโดยไม่ต้องปรับหรือปรับเทียบใหม่เป็นระยะ
• กำลังขับสูงสุด 35N:VCAR0035-0105-00A สามารถให้แรงสูงสุด 35 นิวตัน จัดการกับโปรไฟล์การเร่งความเร็วที่ต้องการและการเคลื่อนที่แบบจุดต่อจุดความเร็วสูง ในขณะที่ยังคงการควบคุมวิถีที่แม่นยำ อัตราแรงต่อเนื่อง 15.6N รองรับการทำงานอย่างต่อเนื่องในการใช้งานที่ต้องจับยึดและกด
• การกำหนดตำแหน่งความแม่นยำสูง:ด้วยความละเอียดในการกำหนดตำแหน่งระดับต่ำกว่าไมโครเมตรที่สามารถทำได้ผ่านตัวเข้ารหัสความละเอียดสูงและการปรับแต่งเซอร์โวขั้นสูง มอเตอร์ขดลวดเสียงนี้ตรงตามข้อกำหนดที่เข้มงวดของการเชื่อมต่อชิปเซมิคอนดักเตอร์ การจัดแนวใยแก้วนำแสง และระบบจ่ายสารละลายขนาดเล็ก ซึ่งความแม่นยำระดับไมโครเมตรส่งผลโดยตรงต่อผลผลิตของกระบวนการและคุณภาพของผลิตภัณฑ์
• การตอบสนองแบบไดนามิกที่รวดเร็ว:ชุดขดลวดที่เคลื่อนที่น้ำหนักเบาเพียง 91 กรัม ช่วยให้เวลาตอบสนองทางกลน้อยกว่า 5 มิลลิวินาที ทำให้ VCM นี้เหมาะอย่างยิ่งสำหรับการสแกนความถี่สูง การสร้างการสั่นสะเทือน และการใช้งานที่ต้องการการตั้งถิ่นฐานที่รวดเร็ว ซึ่งปริมาณงานและการลดเวลาวงจรเป็นตัวชี้วัดประสิทธิภาพที่สำคัญ
• รูปแบบทรงกระบอกกะทัดรัด:ด้วยเส้นผ่านศูนย์กลางสเตเตอร์ 50 มม. และความยาวโดยรวม 67 มม. VCAR0035-0105-00A สามารถรวมเข้ากับการออกแบบเครื่องจักรที่มีพื้นที่จำกัดได้อย่างง่ายดาย ทำให้สามารถจัดวางหลายแกนในระยะใกล้สำหรับแพลตฟอร์มการเคลื่อนที่แบบหลายองศาและเครื่องมือวัดขนาดกะทัดรัด
• การเคลื่อนที่ที่ราบรื่นปราศจากการกระตุก:ซึ่งแตกต่างจากมอเตอร์เชิงเส้นแบบแกนเหล็กที่แสดงแรงกระตุกเนื่องจากผลกระทบของช่อง มอเตอร์ขดลวดเสียงแบบไร้แกนที่เคลื่อนที่ของการออกแบบมอเตอร์ขดลวดเสียงทรงกระบอกนี้ให้การเคลื่อนที่ที่ราบรื่นสมบูรณ์แบบโดยไม่มีแรงดีเทนต์ ทำให้สามารถควบคุมความเร็วได้อย่างแม่นยำยิ่งยวดที่ความเร็วต่ำมากโดยไม่ต้องใช้เซอร์โวดิเทอร์
• อายุการใช้งานที่ยาวนาน:หลักการสร้างแรงแม่เหล็กไฟฟ้าแบบไม่สัมผัสหมายความว่าไม่มีแปรง ตัวสลับ หรือส่วนประกอบที่สึกหรอทางกลภายในมอเตอร์เอง ทำให้มีอายุการใช้งานที่มักจะเกินหลายร้อยล้านรอบเมื่อทำงานภายใต้ข้อกำหนดที่กำหนดและแนวทางการจัดการความร้อนที่เหมาะสม

มอเตอร์ขดลวดเสียงทรงกระบอกซีรีส์ VCAR0035 ถูกนำไปใช้ในอุตสาหกรรมที่หลากหลายซึ่งการเคลื่อนที่แบบขับเคลื่อนโดยตรงแบบไร้ระยะคลอนและการกำหนดตำแหน่งความแม่นยำสูงเป็นข้อกำหนดพื้นฐาน ในการผลิตเซมิคอนดักเตอร์ มอเตอร์ขดลวดเสียงเหล่านี้ขับเคลื่อนแท่นทดสอบเวเฟอร์ หัวเชื่อมต่อชิป และแอคทูเอเตอร์แกน Z สำหรับการเชื่อมต่อสายไฟ ซึ่งความแม่นยำในการวางตำแหน่งระดับไมโครเมตรส่งผลโดยตรงต่อผลผลิตและความน่าเชื่อถือของการบรรจุชิป คุณสมบัติไร้ระยะคลอนช่วยให้ควบคุมแรงกดสัมผัสได้อย่างสม่ำเสมอระหว่างการดำเนินการเชื่อมต่อที่ละเอียดอ่อน ป้องกันความเสียหายต่อพื้นผิวเซมิคอนดักเตอร์ที่บอบบาง

ในอุตสาหกรรมออปติกและโฟโตนิกส์ VCAR0035-0105-00A ทำหน้าที่เป็นแอคทูเอเตอร์โฟกัสและจัดแนวสำหรับระบบประมวลผลด้วยเลเซอร์ สถานีจัดแนวใยแก้วนำแสง และกลไกการวางตำแหน่งเลนส์ภายในอุปกรณ์ถ่ายภาพความละเอียดสูง การเคลื่อนที่ที่ราบรื่นปราศจากการกระตุกช่วยให้สแกนได้อย่างต่อเนื่องโดยไม่มีสิ่งแปลกปลอมในภาพ ในขณะที่อัตราส่วนแรงต่อน้ำหนักที่สูงรองรับการตอบสนองโฟกัสอัตโนมัติที่รวดเร็วในสภาพแวดล้อมการถ่ายภาพแบบไดนามิก ผู้ผลิตอุปกรณ์ทางการแพทย์รวมมอเตอร์ขดลวดเสียงนี้เข้ากับระบบจัดการของเหลวอัตโนมัติ แอคทูเอเตอร์ปั๊มขนาดเล็ก และปลายแขนหุ่นยนต์ผ่าตัด ซึ่งการควบคุมแรงที่แม่นยำและการทำงานที่เข้ากันได้กับความสะอาดเป็นสิ่งจำเป็นสำหรับความปลอดภัยของผู้ป่วยและความแม่นยำของขั้นตอน

การใช้งานระบบอัตโนมัติในอุตสาหกรรม ได้แก่ โมดูลหยิบและวางความเร็วสูงสำหรับการประกอบชิ้นส่วนอิเล็กทรอนิกส์ ระบบจ่ายสารละลายที่แม่นยำสำหรับการใช้กาวและวางบัดกรี และแพลตฟอร์มการตัดเฉือนที่ช่วยด้วยการสั่นสะเทือน ซึ่งการสั่นความถี่สูงที่ควบคุมได้ช่วยปรับปรุงคุณภาพพื้นผิวและอายุการใช้งานเครื่องมือ VCAR0035-0105-00A ยังพบการใช้งานในอุปกรณ์ทดสอบการบินและอวกาศ ซึ่งความน่าเชื่อถือภายใต้การเปลี่ยนแปลงอุณหภูมิและการสัมผัสกับการสั่นสะเทือนได้รับการตรวจสอบผ่านการทดสอบคุณสมบัติที่เข้มงวด ห้องปฏิบัติการวิชาการและวิจัยใช้อุปกรณ์นี้ในชุดเครื่องมือที่กำหนดเอง รวมถึงกล้องจุลทรรศน์แบบสแกนโพรบ เครื่องมือทดสอบวัสดุ และแพลตฟอร์มการพัฒนาการป้อนกลับแบบสัมผัส โดยใช้ประโยชน์จากความสัมพันธ์เชิงเส้นระหว่างแรงกับกระแสและการรวมเข้ากับตัวควบคุมเซอร์โวมาตรฐานในห้องปฏิบัติการได้อย่างง่ายดาย

มอเตอร์ขดลวดเสียงทรงกระบอก VCAR0035-0105-00A แต่ละเครื่องจะผ่านการทดสอบจากโรงงานอย่างครอบคลุม รวมถึงการตรวจสอบค่าคงที่แรง การวัดความเป็นเชิงเส้นของระยะชัก การระบุลักษณะความต้านทานไฟฟ้าและค่าความเหนี่ยวนำ และการตรวจสอบค่าคงที่ Back EMF ก่อนจัดส่ง ทุกหน่วยจะถูกบรรจุแยกกันในโฟมป้องกันไฟฟ้าสถิตภายในกล่องที่เสริมความแข็งแรงเพื่อป้องกันการกระแทกทางกลและการปนเปื้อนระหว่างการขนส่ง SUPT MOTION ให้เอกสารการตรวจสอบย้อนกลับที่สมบูรณ์ รวมถึงรายงานการทดสอบแบบอนุกรมสำหรับมอเตอร์แต่ละเครื่อง และให้การสนับสนุนทางเทคนิคสำหรับการเลือกอิเล็กทรอนิกส์ไดรฟ์ การออกแบบการจัดการความร้อน และคำแนะนำในการรวมระบบ ตัวเลือกการปรับแต่งมีให้สำหรับความยาวชัก อัตราแรง ความต้านทานขดลวด รูปทรงอินเทอร์เฟซการติดตั้ง และการรวมเซ็นเซอร์ป้อนกลับตามคำขอ ด้วยการรับรอง CE และ ISO9001 ซีรีส์ VCAR0035 จึงเป็นไปตามมาตรฐานคุณภาพและความปลอดภัยระหว่างประเทศสำหรับการใช้งานทั่วโลกในอุตสาหกรรม การแพทย์ และการวิจัย
