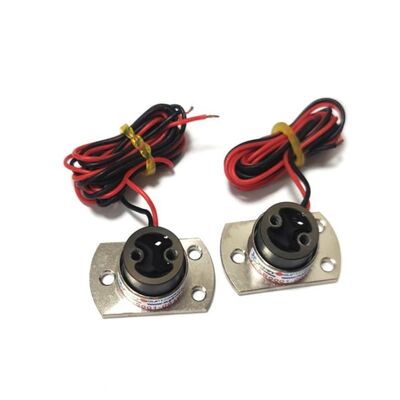

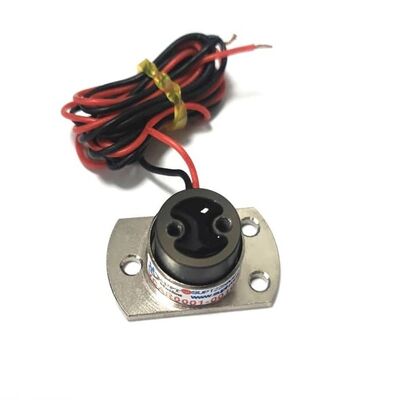

มอเตอร์ขดลวดเสียงทรงกระบอกขนาดเล็ก VCAR0001-0064-00A แรงสูงสุด 0.88N ระยะชัก 6.4 มม.

ภาพรวมผลิตภัณฑ์

VCAR0001-0064-00A เป็นมอเตอร์ขดลวดเสียงขนาดเล็กทรงกระบอกที่พัฒนาโดย SUPT MOTION ออกแบบมาโดยเฉพาะสำหรับการใช้งานที่มีพื้นที่ติดตั้งจำกัดอย่างยิ่ง แต่ต้องการความแม่นยำ ความเร็ว และการตอบสนองในระดับสูงสุด ด้วยเส้นผ่านศูนย์กลางสเตเตอร์เพียง 9.5 มิลลิเมตร และความยาวรวม 17.7 มิลลิเมตร รุ่นนี้เป็นหนึ่งในตัวกระตุ้นเชิงเส้นแบบขับตรงที่เล็กที่สุดในซีรีส์ VCAR แต่ให้แรงขับสูงสุด 0.88 N ในขณะที่ชุดขดลวดเคลื่อนที่มีน้ำหนักเพียง 3 กรัม
มอเตอร์ขดลวดเสียงทรงกระบอกนี้แปลงพลังงานไฟฟ้าเป็นพลังงานเชิงเส้นโดยตรงโดยไม่ต้องใช้อุปกรณ์ส่งกำลังเชิงกลใดๆ เช่น เกียร์ สายพาน หรือสกรูนำ การทำงานแบบขับตรงนี้ช่วยขจัดระยะคลอน (backlash) การกระตุก (cogging) และฮิสเทรีซิส (hysteresis) ทำให้สามารถเร่งความเร็วได้สูงมาก การตอบสนองความถี่สูง และการควบคุมการเคลื่อนที่แบบสองทิศทางที่ราบรื่น VCAR0001-0064-00A มีระยะชักรวม 6.4 มิลลิเมตร ทำให้เป็นตัวเลือกที่เหมาะสำหรับงานกำหนดตำแหน่งระยะสั้นที่มีพลวัตสูงในระบบขนาดกะทัดรัด
ด้วยการออกแบบแบบไร้ร่อง (slotless) และมวลเคลื่อนที่ที่ต่ำมาก มอเตอร์ขดลวดเสียงนี้จึงตอบสนองได้เร็วเป็นพิเศษและรองรับการขับเคลื่อนความถี่สูง ทำให้เหมาะสำหรับการใช้งานที่ต้องการการเคลื่อนที่แบบสลับไปมาหรือการสั่นอย่างรวดเร็ว เนื่องจากไม่มีชิ้นส่วนกลไกที่สึกหรอ มอเตอร์จึงทำงานเงียบ ใช้พลังงานน้อยมาก และมีอายุการใช้งานยาวนาน แต่ละยูนิตผลิตภายใต้ระบบการจัดการคุณภาพ ISO 9001 และได้รับการรับรอง CE เพื่อให้มั่นใจในประสิทธิภาพที่สม่ำเสมอในทุกยูนิต
มอเตอร์ขดลวดเสียงทรงกระบอกประกอบด้วยขดลวดทองแดงพันละเอียด แม่เหล็กถาวรหายากคุณภาพสูง และโครงอะลูมิเนียมขนาดกะทัดรัด ส่วนประกอบทั้งหมดผ่านการคัดกรองอย่างเข้มงวดเพื่อให้มั่นใจในความเสถียรของมิติและความน่าเชื่อถือทางความร้อน
เนื่องจากขดลวดเป็นชิ้นส่วนเคลื่อนที่เพียงชิ้นเดียว มอเตอร์ขดลวดเสียงนี้จึงมีความละเอียดไม่จำกัด โดยจำกัดเฉพาะเซ็นเซอร์ป้อนกลับและไดรเวอร์ที่ใช้ในระบบเท่านั้น ทำให้ VCAR0001-0064-00A เป็นส่วนประกอบที่เหมาะสำหรับวิศวกรที่ต้องการแกนไมโครโมชั่นที่รวดเร็ว แม่นยำ และทำซ้ำได้ ในขณะที่หลีกเลี่ยงความซับซ้อนของระบบขับเคลื่อนเชิงกลแบบดั้งเดิม

ข้อมูลจำเพาะ

คุณสมบัติการออกแบบหลัก: ขับตรงโดยไม่มีระยะคลอน การกระตุก หรือฮิสเทรีซิส โครงสร้างไร้แปรงถ่านที่บำรุงรักษาฟรี การเร่งความเร็วสูงด้วยมวลเคลื่อนที่ต่ำ ระยะชักสั้น 6.4 มม. เหมาะสำหรับการใช้งานที่ต้องการการตอบสนองความถี่สูง

การใช้งาน

ด้วยขนาดเล็ก การเร่งความเร็วสูง และระยะชักสั้น VCAR0001-0064-00A จึงถูกนำไปใช้อย่างแพร่หลายในอุตสาหกรรมที่ต้องการความแม่นยำ ได้แก่:

อุปกรณ์การแพทย์ขนาดเล็ก เครื่องมือผ่าตัด และระบบส่งสาร
การโฟกัสด้วยแสง โมดูลโฟกัสอัตโนมัติ และกลไกการจัดแนวเลเซอร์
การจัดแนวแผ่นเวเฟอร์เซมิคอนดักเตอร์ การตรวจสอบ และแท่นวางตำแหน่งขนาดเล็ก
ตัวกระตุ้นวาล์วขนาดเล็กและการควบคุมไมโครฟลูอิดิกส์
หัววัดวัดความแม่นยำ อุปกรณ์ทดสอบ และปลายหัวจ่ายขนาดเล็ก
เครื่องกำเนิดการสั่นสำหรับการป้อนกลับแบบสัมผัส การทดสอบวัสดุ และระบบหน่วงการสั่นแบบแอคทีฟ

คำถามที่พบบ่อย

คำถามที่ 1: มอเตอร์ขดลวดเสียงขนาดเล็กนี้สามารถปรับแต่งสำหรับระยะชักและแรงที่แตกต่างกันได้หรือไม่?

ใช่ SUPT MOTION รองรับการปรับแต่งขดลวด ระยะชัก แรงดันไฟฟ้า สายไฟ ขั้วต่อ และปลายเพลา โปรดระบุแรง ระยะชัก แรงดันไฟฟ้า และขนาดการติดตั้งที่ต้องการ แล้ววิศวกรของเราจะเสนอโซลูชันที่เหมาะสมที่สุด รวมถึงการปรับขดลวด การเดินสาย และตัวเลือกการติดตั้งทางกล

คำถามที่ 2: ต้องใช้ไดรเวอร์ประเภทใดในการใช้งานมอเตอร์นี้?

มอเตอร์ขับเคลื่อนด้วยแอมพลิฟายเออร์กระแสตรงเชิงเส้น หรือเซอร์โวไดรเวอร์ที่มีลูปกระแส ไดรเวอร์แรงดันต่ำประมาณ 6.9 V ก็เพียงพอสำหรับรุ่นนี้ แนะนำให้ใช้การควบคุมแบบวงปิดด้วยเอ็นโค้ดเดอร์เชิงเส้นหรือเซ็นเซอร์ฮอลล์สำหรับการกำหนดตำแหน่งที่แม่นยำ

คำถามที่ 3: อายุการใช้งานของ VCAR0001-0064-00A คือเท่าใด?

เนื่องจากมอเตอร์ไม่มีชิ้นส่วนที่สึกหรอทางกล เช่น เกียร์หรือแปรง จึงมีอายุการใช้งานยาวนาน โดยทั่วไปหลายล้านรอบการทำงาน ขึ้นอยู่กับระยะชัก ความถี่ และสภาพแวดล้อม

คำถามที่ 4: ปริมาณการสั่งซื้อขั้นต่ำและระยะเวลารอคอยคือเท่าใด?

MOQ คือ 1 ชิ้นสำหรับการประเมินตัวอย่าง ตัวอย่างสามารถจัดส่งได้ภายใน 3 ถึง 5 วันทำการ และคำสั่งซื้อการผลิตจำนวนมากโดยทั่วไปจะจัดส่งภายใน 7 ถึง 15 วันทำการหลังจากการยืนยัน
