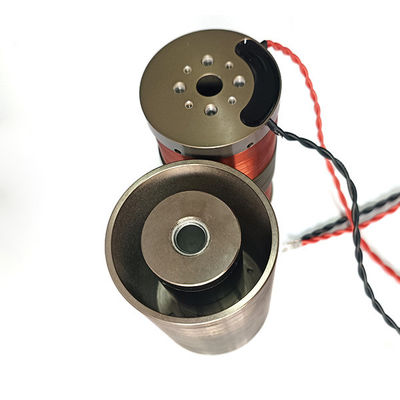

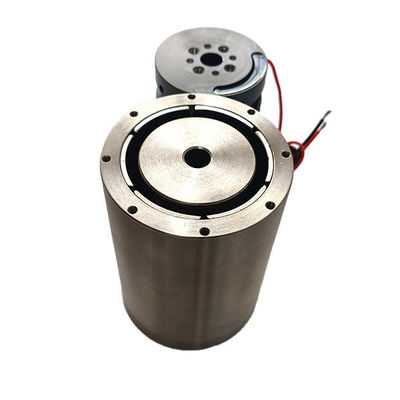

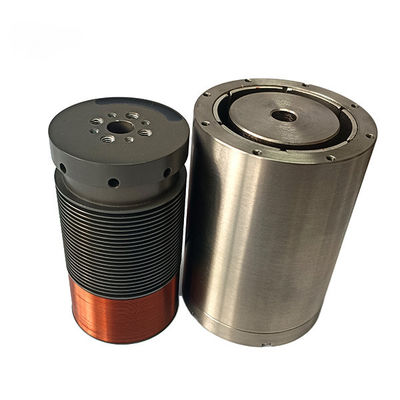

VCAR0022-0448-00A Voice Coil Motor 22N Peak Force 44.8mm Stroke Wide Speed Range
| สถานที่กำเนิด | ซูโจวประเทศจีน |
|---|---|
| ชื่อแบรนด์ | SUPT MOTION |
| ได้รับการรับรอง | CE, ISO9001 |
| หมายเลขรุ่น | VCAR0022-0448-00A |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | USD 90-180 / Piece |
| รายละเอียดการบรรจุ | กล่องเกรดส่งออกพร้อมระบบป้องกันโฟมป้องกันไฟฟ้าสถิต |
| เวลาการส่งมอบ | 3-5 วันทำการสำหรับตัวอย่าง 7-15 วันทำการสำหรับการผลิต |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | 5,000 ชิ้นต่อเดือน |
รายละเอียดสินค้า
| ประเภทมอเตอร์ | มอเตอร์วอยซ์คอยล์ทรงกระบอก | แรงสูงสุด | 22 น |
|---|---|---|---|
| แรงต่อเนื่องที่ 25 C | 11.4 น | จังหวะทั้งหมด | 44.8 มม. |
| แรงดันไฟฟ้า | 14.3 โวลต์ | ย้อนกลับ EMF | 4.0 โวลต์/เมตร/วินาที |
| ผู้เสนอญัตติน้ำหนัก | 52 ก | เส้นผ่านศูนย์กลางสเตเตอร์ | 48 มม. |
| ความยาว | 75.7 มม | โหมดขับเคลื่อน | ไดรฟ์ตรง, ฟันเฟืองเป็นศูนย์ |
| การรับประกัน | 12 เดือน | ||
| เน้น | ระยะชัก 44.8 มม. ช่วงความเร็วสูง,แรงสูงสุด 22N การทำงานความเร็วสูง,ตัวขับเชิงเส้นควบคุมความเร็วแม่นยำ |
||
รายละเอียดสินค้า
ภาพรวมผลิตภัณฑ์
VCAR0022-0448-00A เป็นมอเตอร์ขดลวดเสียงแบบกระบอกที่มีช่วงความเร็วที่กว้างในซีรีส์ VCAR ของ SUPT MOTION ที่อุณหภูมิ 25 °C มอเตอร์นี้ให้ระยะชักรวมสูงสุด 44.8 มม. แรงขับสูงสุด 22 N และแรงขับต่อเนื่อง 11.4 N มอเตอร์ขดลวดเสียงรุ่นนี้ได้รับการออกแบบมาโดยเฉพาะสำหรับระบบการเคลื่อนที่เชิงเส้น ช่วยให้การทำงานราบรื่นตั้งแต่ความเร็วต่ำมากไปจนถึงการเคลื่อนที่แบบสลับความเร็วสูง พร้อมทั้งให้การควบคุมความเร็วที่แม่นยำตลอดช่วงระยะชักทั้งหมด
มอเตอร์ขดลวดเสียงมีความสามารถโดยธรรมชาติในการทำงานในช่วงความเร็วที่กว้าง เนื่องจากแรงขับเป็นสัดส่วนกับกระแสขดลวดและไม่ขึ้นกับความเร็ว ต่างจากสกรูบอลและสายพาน มอเตอร์นี้ไม่มีความแปรผันของแรงเสียดทาน การคลอน และการสั่นพ้องทางกลที่จำกัดช่วงความเร็ว ดังนั้น VCAR0022-0448-00A จึงให้กำลังแรงสม่ำเสมอเมื่อหยุดนิ่ง ที่ความเร็วต่ำ และที่ความเร็วสูง ซึ่งเป็นข้อได้เปรียบที่สำคัญสำหรับกระบวนการที่ไวต่อความเร็ว เช่น การจ่าย การเคลือบ และการสแกน
ด้วยเส้นผ่านศูนย์กลางสเตเตอร์ 48 มม. และความยาว 75.7 มม. แอคทูเอเตอร์นี้มีโครงสร้างที่แข็งแรงทนทาน ในขณะที่มวลที่เคลื่อนที่เพียง 52 กรัม หลักการขับเคลื่อนโดยตรงช่วยให้มั่นใจได้ถึงความแข็งแกร่งแบบไดนามิกสูง การตอบสนองที่รวดเร็ว และความสามารถในการทำซ้ำระดับไมครอนภายใต้การควบคุมแบบวงปิด มอเตอร์ขดลวดเสียงแต่ละตัวผลิตขึ้นตามมาตรฐาน ISO 9001 และได้รับการรับรอง CE หน่วยทั้งหมดผ่านการทดสอบคุณภาพสำหรับแรงขับ ความต้านทาน และประสิทธิภาพฉนวนก่อนจัดส่ง
นอกเหนือจากระยะชักที่ยาวนานแล้ว VCAR0022-0448-00A ยังมีคุณสมบัติความเป็นเชิงเส้นของแรงที่ยอดเยี่ยม เนื่องจากขดลวดทำงานภายในสนามแม่เหล็กที่ได้รับการปรับให้เหมาะสมอย่างระมัดระวังตลอดระยะชักทั้งหมด ด้วยเหตุนี้ จึงได้กำลังแรงที่คาดการณ์ได้ที่ทุกตำแหน่ง ซึ่งช่วยลดความซับซ้อนในการปรับเซอร์โว และปรับปรุงความแม่นยำของรูปทรงในเครื่องมือเครื่องจักรแบบหลายแกน แอคทูเอเตอร์นี้สามารถติดตั้งสายไฟแบบแขวนอิสระ ขั้วต่อ หรือสายเคเบิลความยาวที่กำหนดเองได้ และสามารถรวมไกด์เชิงเส้นเสริมเพื่อรองรับโหลดภายนอก ในขณะที่มอเตอร์ให้แรงขับเคลื่อน
ข้อมูลจำเพาะ
| รุ่น | VCAR0022-0448-00A |
| ประเภทมอเตอร์ | มอเตอร์ขดลวดเสียงแบบกระบอก (ซีรีส์ VCAR) |
| แรงขับสูงสุด | 22 N |
| แรงขับต่อเนื่องที่ 25 °C | 11.4 N |
| ระยะชักรวม | 44.8 มม. |
| แรงดันไฟฟ้า | 14.3 V |
| Back EMF | 4.0 V/m/s |
| น้ำหนักตัวเคลื่อนที่ | 52 กรัม |
| เส้นผ่านศูนย์กลางสเตเตอร์ | 48 มม. |
| ความยาว | 75.7 มม. |
คุณสมบัติการออกแบบที่สำคัญ: ระยะชัก 44.8 มม. ครอบคลุมช่วงความเร็วที่กว้างตั้งแต่ความเร็วต่ำมากไปจนถึงความเร็วสูง; แรงขับสูงสุด 22 N พร้อมแรงขับต่อเนื่อง 11.4 N; ขับเคลื่อนโดยตรงโดยไม่มีการคลอนและไม่มีการกระตุก; ควบคุมความเร็วและตำแหน่งที่แม่นยำ; โครงสร้างไร้แปรงถ่านที่บำรุงรักษาฟรี
การใช้งาน
ช่วงความเร็วที่กว้างและระยะชักที่ยาวของ VCAR0022-0448-00A เหมาะอย่างยิ่งสำหรับการใช้งานดังต่อไปนี้:
- เครื่องจ่าย การเคลือบ และเครื่องติดกาวอัตโนมัติที่ต้องการความเร็วสม่ำเสมอ
- อุปกรณ์บรรจุภัณฑ์ การติดฉลาก และการทำกล่องที่มีโปรไฟล์ความเร็วแปรผัน
- เครื่องทดสอบวัสดุสำหรับการทดสอบแรงดึง แรงอัด และการหมุนเวียนความล้า
- สายพานลำเลียงสำหรับการคัดแยก การเกรด และการตรวจสอบที่แม่นยำ
- ระบบอัตโนมัติในห้องปฏิบัติการและระบบจัดการของเหลว
- แท่นพิมพ์ การสแกน และการทำเครื่องหมายด้วยเลเซอร์ที่มีการเคลื่อนที่ทั้งช้าและเร็ว
คำถามที่พบบ่อย
คำถามที่ 1: มอเตอร์นี้สามารถทำความเร็วได้ในช่วงใดบ้าง?
มอเตอร์สามารถทำงานได้ตั้งแต่ความเร็วต่ำมากเกือบเป็นศูนย์ไปจนถึงหลายร้อยมิลลิเมตรต่อวินาที ขึ้นอยู่กับแรงดันไฟฟ้าของไดรเวอร์และโหลด เนื่องจากแรงของขดลวดเสียงถูกควบคุมด้วยกระแสและไม่ขึ้นกับความเร็ว ความเร็วจะคงที่ตลอดระยะชัก 44.8 มม. สำหรับโหลดและโปรไฟล์การเคลื่อนที่เฉพาะของคุณ เราสามารถคำนวณพลวัต รวมถึงเวลาเร่ง เวลาตั้งค่า และกระแสไดรเวอร์ที่ต้องการได้
คำถามที่ 2: จะบรรลุความแม่นยำในการวางตำแหน่งด้วยระยะชักที่ยาวเช่นนี้ได้อย่างไร?
เราขอแนะนำตัวเข้ารหัสเชิงเส้นที่มีความละเอียดตามต้องการ บวกกับไดรเวอร์เซอร์โวที่มีลูปตำแหน่งและความเร็ว โครงสร้างแบบขับเคลื่อนโดยตรงที่ไม่มีการคลอนช่วยให้มั่นใจได้ว่าตำแหน่งที่สั่งการจะถูกรักษาไว้โดยไม่มีการเคลื่อนที่ทางกล
คำถามที่ 3: สามารถปรับแต่งระยะชักได้หรือไม่?
ใช่ ซีรีส์ VCAR มีระยะชักตั้งแต่ 1 มม. ถึงกว่า 60 มม. ในขนาดเฟรมต่างๆ ระยะชัก แรง และอินเทอร์เฟซทางกลที่กำหนดเองสามารถพัฒนาขึ้นสำหรับการใช้งานปริมาณมากได้
คำถามที่ 4: รอบการทำงานและพฤติกรรมทางความร้อนเป็นอย่างไร?
อัตราแรงขับต่อเนื่อง 11.4 N ที่ 25 °C กำหนดการทำงานต่อเนื่องที่ปลอดภัย สำหรับแรงที่สูงขึ้นหรือรอบการทำงานที่นานขึ้น เราสามารถเพิ่มตัวเลือกการจัดการความร้อน หรือแนะนำรุ่นที่ใหญ่ขึ้นจากตระกูล VCAR ได้
คำถามที่ 5: ใช้เวลาจัดส่งนานเท่าใด?
คำสั่งซื้อตัวอย่างจะจัดส่งภายใน 3 ถึง 5 วันทำการ และคำสั่งซื้อการผลิตภายใน 7 ถึง 15 วันทำการ MOQ คือ 1 ชิ้นสำหรับการประเมิน
