มอเตอร์คอยล์เสียงทรงกระบอกตอบสนองสูง 105N สำหรับอุปกรณ์อัตโนมัติ
| สถานที่กำเนิด | ซูโจวประเทศจีน |
|---|---|
| ชื่อแบรนด์ | SUPT MOTION |
| ได้รับการรับรอง | CE, ISO9001 |
| หมายเลขรุ่น | VCAR0105-0164-00A |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | $60-$120 / Piece |
| รายละเอียดการบรรจุ | กล่องแบรนด์ SUPT MOTION พร้อมโฟมป้องกันไฟฟ้าสถิตย์ กล่องกระดาษลูกฟูกเกรดส่งออก |
| เวลาการส่งมอบ | 3-5 วันสำหรับตัวอย่าง 15-25 วันสำหรับการสั่งซื้อจำนวนมาก |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | 5,000 ชิ้นต่อเดือน |
รายละเอียดสินค้า
| หมายเลขรุ่น | VCAR0105-0164-00A | ประเภทมอเตอร์ | มอเตอร์วอยซ์คอยล์ทรงกระบอก |
|---|---|---|---|
| แรงสูงสุด | 105N | แรงต่อเนื่อง | 35.4น |
| จังหวะทั้งหมด | 16.4มม | แรงดันไฟฟ้าสูงสุด | 20.1V กระแสตรง |
| ค่าคงที่แรงเคลื่อนไฟฟ้าย้อนกลับ | 11.5 โวลต์/เมตร/วินาที | น้ำหนักคอยล์ | 150ก |
| เส้นผ่านศูนย์กลางสเตเตอร์ | 60.4มม | ความยาวโดยรวม | 40.4มม |
| ชั้นฉนวน | คลาสเอช | ||
| เน้น | มอเตอร์โค้ลเสียงตอบสนองเร็ว,1ms เสมอเวลาเครื่องจักร,การเคลื่อนไหวเชิงเส้นความเร่งสูง |
||
รายละเอียดสินค้า
ภาพรวมผลิตภัณฑ์

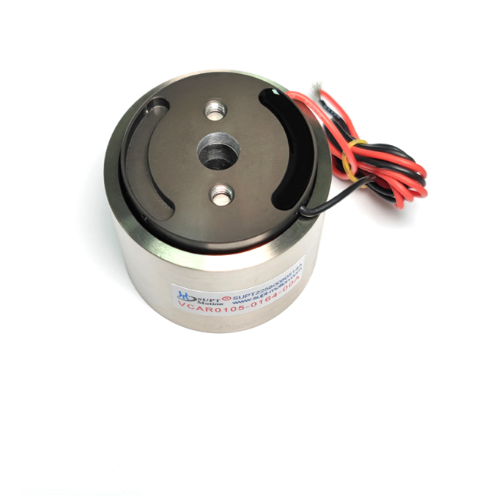

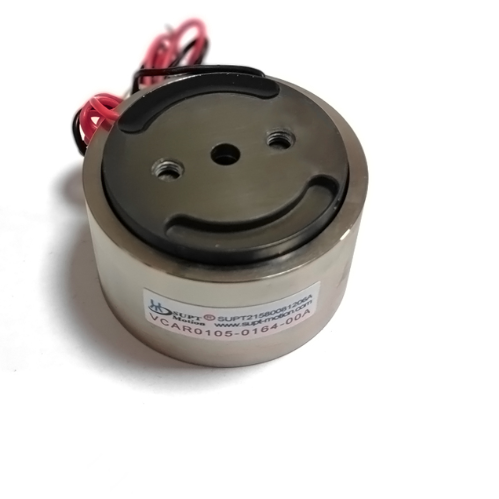

VCAR0105-0164-00A เป็นมอเตอร์ขดลวดเสียงทรงกระบอกที่ออกแบบมาโดยเฉพาะสำหรับการควบคุมการเคลื่อนที่ความเร็วสูง ใช้หลักการขดลวดเคลื่อนที่เพื่อแปลงกระแสไฟฟ้าเป็นแรงขับเชิงเส้นโดยตรง โดยไม่มีเฟือง สายพาน หรือสกรูนำในสายโซ่การเคลื่อนที่ การออกแบบแบบขับตรงนี้ช่วยขจัดระยะคลอนและการปฏิบัติตามข้อกำหนดทางกล ทำให้มอเตอร์สามารถเร่งความเร็วได้อย่างรวดเร็วและคงที่ที่ตำแหน่งเป้าหมายภายในเวลาประมาณหนึ่งมิลลิวินาที

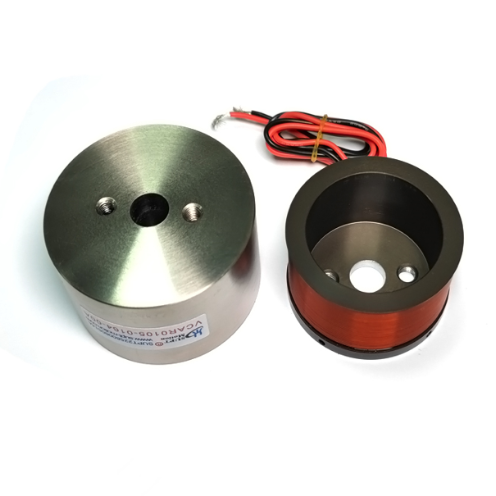

ตัวกระตุ้นขดลวดเสียงนี้มีพิกัด 20.1 V DC ให้แรงขับสูงสุด 105 N และมีระยะชักรวม 16.4 มม. เหมาะสำหรับงานกำหนดตำแหน่งระยะชักสั้นความเร็วสูง ชุดแม่เหล็กนีโอไดเมียมพลังงานสูงและขดลวดมวลต่ำถูกรวมเข้ากับโครงทรงกระบอก ทำให้มวลเคลื่อนที่ต่ำและการเร่งความเร็วสูง
แต่ละยูนิตจะถูกพันและถ่วงดุลภายใต้การควบคุมกระบวนการที่เข้มงวดเพื่อให้แน่ใจว่าให้แรงเอาต์พุตที่สม่ำเสมอในทุกยูนิต ตัวเลือกการติดตั้งที่ยืดหยุ่นและสายไฟแบบแขวนอิสระช่วยให้การรวม OEM ง่ายขึ้น มอเตอร์ขดลวดเสียงยอมรับคำสั่งกระแสไฟฟ้าอย่างง่ายและสร้างแรงที่ราบรื่นและควบคุมได้ตลอดช่วงระยะชัก ทำให้การปรับเซอร์โวทำได้ง่ายและเป็นธรรมชาติ
โซลูชัน
อุปกรณ์อัตโนมัติหลายชนิดประสบกับเวลาวงจรที่ยาวนานเนื่องจากระบบขับเคลื่อนที่ช้าและทางอ้อม มอเตอร์หมุนที่เชื่อมต่อผ่านกระปุกเกียร์จะสร้างระยะคลอน แรงเสียดทาน และความเฉื่อยที่สะท้อนกลับ ซึ่งทำให้เวลาตอบสนองช้าลงและทำให้การกำหนดตำแหน่งที่แม่นยำทำได้ยาก
มอเตอร์ขดลวดเสียงนี้แก้ไขปัญหานี้โดยการใช้แรงโดยตรงกับโหลด เนื่องจากขดลวดเคลื่อนที่ไม่เคยสัมผัสกับสเตเตอร์ จึงไม่มีผลกระทบจากการกระตุก การหน่วง หรือระยะคลอนทางกล ดังนั้น คำสั่งสเต็ปสามารถดำเนินการและทำให้เสถียรได้ภายในเวลาประมาณหนึ่งมิลลิวินาทีโดยไม่มีการสั่น
แรงเป็นสัดส่วนกับกระแส ทำให้เส้นโค้งการเร่งความเร็วและการหน่วงทำได้ง่ายในการออกแบบและทำซ้ำได้ มวลเคลื่อนที่ต่ำยังช่วยลดการใช้พลังงานระหว่างการทำงานแบบเป็นรอบ สำหรับแอปพลิเคชันที่เน้นปริมาณงาน นี่เป็นวิธีการที่ใช้งานได้จริงในการลดเวลาการเคลื่อนที่และการทำให้เสถียร และปรับปรุงประสิทธิภาพการผลิตอุปกรณ์ เนื่องจากไม่จำเป็นต้องมีการปรับความตึงสายพาน การจัดแนวข้อต่อ หรือการหล่อลื่นกระปุกเกียร์ วิธีการขับเคลื่อนโดยตรงนี้ยังช่วยลดความยุ่งยากในการบำรุงรักษา
ข้อมูลจำเพาะ
| พารามิเตอร์ | ค่า |
|---|---|
| รุ่นผลิตภัณฑ์ | VCAR0105-0164-00A |
| ประเภทมอเตอร์ | มอเตอร์ขดลวดเสียงทรงกระบอก |
| แรงสูงสุด | 105N |
| แรงต่อเนื่องที่ 25°C | 35.4N |
| ระยะชักรวม | 16.4 มม. |
| แรงดันไฟฟ้าสูงสุด | 20.1V DC |
| ค่าคงที่ Back EMF | 11.5 V/m/s |
| ความไวแรง | 11.5 N/A |
| น้ำหนักขดลวด | 150 กรัม |
| เส้นผ่านศูนย์กลางสเตเตอร์ | 60.4 มม. |
| ความยาวโดยรวม | 40.4 มม. |
| ระดับฉนวน | คลาส H |
| Pรุ่นผลิตภัณฑ์ | แรงสูงสุด (N) |
Cแรงต่อเนื่อง ที่ 25°C(N) |
Tระยะชักรวม (มม.) |
Mแรงดันไฟฟ้าสูงสุด (V) |
Bค่าคงที่ Back EMF (V/m/s) |
Wน้ำหนักขดลวด (ก.) |
Sเส้นผ่านศูนย์กลางสเตเตอร์(มม.) | Tความยาว (มม.) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | 6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
การใช้งาน
ตัวกระตุ้นขดลวดเสียงนี้มีการใช้งานอย่างแพร่หลายในกลไก pick-and-place, การประมวลผลสารกึ่งตัวนำ, ระบบจ่ายสาร, การคัดแยกความเร็วสูง, การทำงานของวาล์ว, การโฟกัสด้วยแสง และการทดสอบการสั่นสะเทือน และสาขาอื่นๆ ในหุ่นยนต์ มันขับเคลื่อนการเคลื่อนที่ของนิ้วจับและข้อมือที่มีน้ำหนักเบา ซึ่งต้องตอบสนองต่อการป้อนกลับจากเซ็นเซอร์อย่างรวดเร็ว
มอเตอร์ขดลวดเสียงทรงกระบอกยังเหมาะอย่างยิ่งสำหรับการหน่วงแบบแอคทีฟและการใช้งานการเคลื่อนที่ระยะชักสั้นอื่นๆ ที่ต้องการการเร่งความเร็วที่รวดเร็วและการทำงานที่ราบรื่นในสภาวะคงที่ ตัวกระตุ้นขดลวดเสียงนี้ยังใช้ในการยกเลิกการสั่นสะเทือนแบบแอคทีฟและระบบเซอร์โวเครื่องมือความเร็วสูง ซึ่งต้องการเวลาตอบสนองแรงในช่วงต่ำกว่ามิลลิวินาที
คำถามที่พบบ่อย
ถาม: อายุการใช้งานของมอเตอร์นี้คือเท่าใด?
ตอบ: มอเตอร์ไม่มีแปรงถ่านและไม่มีหน้าสัมผัสทางไฟฟ้าแบบเลื่อน ส่วนที่เคลื่อนที่ได้เพียงอย่างเดียวคือชุดขดลวดที่รองรับด้วยตลับลูกปืนเชิงเส้น ดังนั้นอายุการใช้งานจึงวัดได้หลายสิบล้านรอบ
ถาม: สามารถปรับแต่งแรง ระยะชัก และแรงดันไฟฟ้าได้หรือไม่?
ตอบ: ได้ SUPT MOTION นำเสนอขดลวดที่ปรับแต่งได้ ระยะชักตั้งแต่ 1 มม. ถึง 60 มม. และแรงสูงสุดตั้งแต่ 0.5 N ถึง 3000 N โปรดระบุโปรไฟล์การเคลื่อนที่ของคุณ แล้วเราจะจับคู่การออกแบบที่เหมาะสม
ถาม: ควรใช้ไดรเวอร์ตัวใด?
ตอบ: แนะนำให้ใช้ไดรเวอร์เซอร์โวแบบโหมดกระแสพร้อมการป้อนกลับตำแหน่ง เราสามารถจัดหาไดรเวอร์และคอนโทรลเลอร์ที่เข้ากันได้สำหรับโซลูชันแบบปลั๊กแอนด์เพลย์ที่สมบูรณ์
ถาม: มอเตอร์ต้องใช้เอ็นโค้ดเดอร์หรือไม่?
ตอบ: แนะนำให้ใช้เอ็นโค้ดเดอร์สำหรับการควบคุมตำแหน่งแบบวงปิด สำหรับการควบคุมแรงหรือความเร็ว ไดรเวอร์แบบโหมดกระแสเพียงอย่างเดียวก็เพียงพอแล้ว
