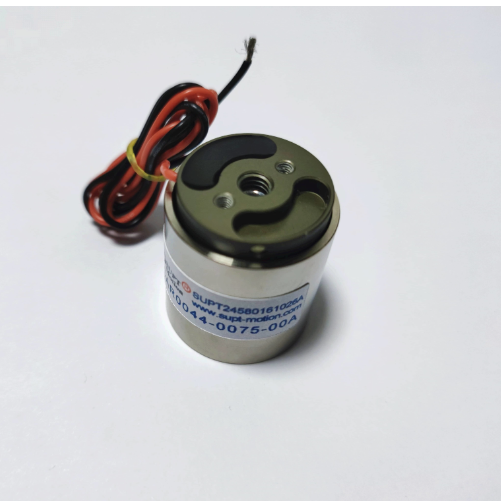

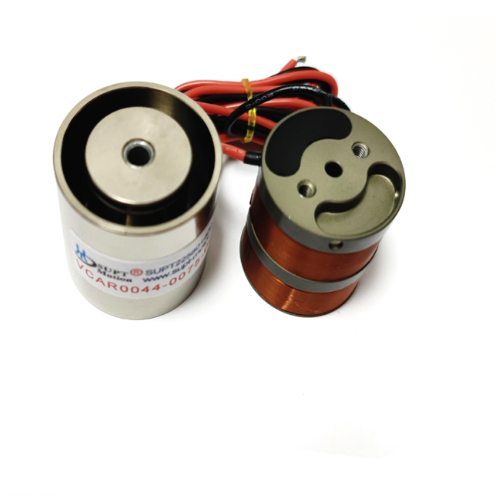

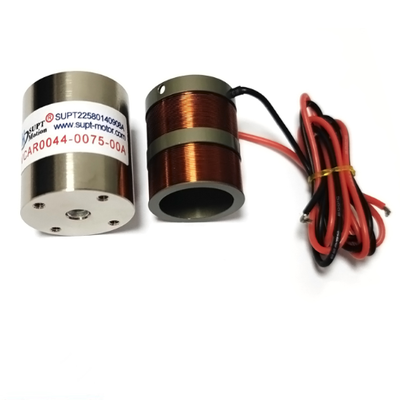

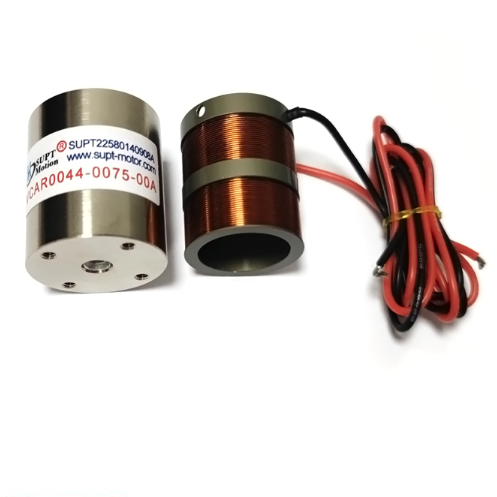

มอเตอร์คอยล์เสียงทรงกระบอกความแม่นยำสูง 44N สำหรับอุปกรณ์เซมิคอนดักเตอร์
| สถานที่กำเนิด | ซูโจวประเทศจีน |
|---|---|
| ชื่อแบรนด์ | SUPT MOTION |
| ได้รับการรับรอง | CE, ISO9001 |
| หมายเลขรุ่น | VCAR0044-0075-00A |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | USD 70-185 / Piece |
| รายละเอียดการบรรจุ | กล่องแบรนด์ SUPT MOTION พร้อมโฟมป้องกันไฟฟ้าสถิตย์ กล่องกระดาษลูกฟูกเกรดส่งออก |
| เวลาการส่งมอบ | 3-5 วันสำหรับตัวอย่าง 15-25 วันสำหรับการสั่งซื้อจำนวนมาก |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | 5,000 ชิ้นต่อเดือน |
รายละเอียดสินค้า
| หมายเลขรุ่น | VCAR0044-0075-00A | ประเภทมอเตอร์ | มอเตอร์วอยซ์คอยล์ทรงกระบอก |
|---|---|---|---|
| แรงสูงสุด | 44น | แรงต่อเนื่อง | 13.7น |
| จังหวะทั้งหมด | 7.5 มม. | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 16.8V กระแสตรง |
| ความละเอียดของตำแหน่ง | 0.5um | การทำซ้ำ | +/-1um |
| ค่าคงที่แรงเคลื่อนไฟฟ้าย้อนกลับ | 7.6V/เมตร/วินาที | น้ำหนักคอยล์ | 38.6ก |
| เส้นผ่านศูนย์กลางสเตเตอร์ | 31.1มม | ความยาวโดยรวม | 35.9มม |
| ชั้นฉนวน | คลาสเอช | ||
| เน้น | เครื่องยนต์โค้ลเสียงตั้งตําแหน่ง submicron,Zero Backlash Direct Drive การขับขี่โดยตรง,อุปกรณ์ขับเคลื่อนเซอร์โวลุปปิด |
||
รายละเอียดสินค้า
ภาพรวมผลิตภัณฑ์
VCAR0044-0075-00A เป็นมอเตอร์วอยซ์คอยล์ทรงกระบอกที่ได้รับการออกแบบมาโดยเฉพาะเพื่อให้ได้ตำแหน่งที่แม่นยำสูง มอเตอร์คอยล์เสียงนี้ขับเคลื่อนด้วยแหล่งจ่ายไฟ 16.8V DC ให้การเคลื่อนที่เชิงเส้นโดยตรงด้วยแรงขับสูงสุด 44N บนระยะชัก 7.5 มม. และได้ความละเอียดของตำแหน่ง 0.5um เมื่อใช้ในการควบคุมวงปิดด้วยตัวเข้ารหัสเชิงเส้น
การออกแบบคอยล์เคลื่อนที่แบบไม่สัมผัสช่วยลดฟันเฟือง ฟันเฟือง และฮิสเทรีซิส ทำให้มอเตอร์สามารถคงตำแหน่งไว้และกลับไปยังตำแหน่งเดิมซ้ำๆ เส้นทางการเคลื่อนที่ที่สั้นและเข้มงวดและมวลที่เคลื่อนที่ต่ำทำให้ระบบมีแบนด์วิธเชิงกลสูง ช่วยให้เซอร์โวลูประงับการรบกวนและเสถียรได้อย่างรวดเร็ว
มอเตอร์วอยซ์คอยล์นี้ผลิตขึ้นโดยใช้ส่วนประกอบกราวด์ที่มีความแม่นยำและวงจรแม่เหล็กที่สมดุลเพื่อรักษาแรงกระเพื่อมต่ำ พื้นผิวรางนำที่มีกราวด์แม่นยำและแม่เหล็กที่จับคู่กันจะรักษาแรงกระเพื่อมต่ำกว่า 1% ของค่าเอาท์พุตที่กำหนดตลอดจังหวะทั้งหมด เป็นส่วนประกอบที่เหมาะสำหรับอุปกรณ์การจัดตำแหน่ง การตรวจสอบ หรือการวัดระดับไมโครมิเตอร์
สารละลาย
ข้อผิดพลาดในการวางตำแหน่งในอุปกรณ์ที่มีความแม่นยำมักเกิดจากการฟันเฟือง แรงเสียดทานของแท่งสลิป การดริฟท์ความร้อน และการสั่นพ้องทางกล มอเตอร์วอยซ์คอยล์ขจัดแหล่งที่มาของข้อผิดพลาดสองประการแรกอย่างสมบูรณ์: ไม่มีเกียร์หรือลีดสกรูที่จะทำให้เกิดฟันเฟือง และการออกแบบคอยล์แบบไม่สัมผัสทำให้ไม่มีแรงเสียดทานสถิตที่จะเอาชนะ ข้อผิดพลาดที่เหลือจะถูกควบคุมผ่านระบบวงปิดที่รวมตัวเข้ารหัสเชิงเส้นความละเอียดสูง ซึ่งให้ผลป้อนกลับโดยตรงเกี่ยวกับตำแหน่งที่แท้จริงของโหลด
เนื่องจากแรงเป็นสัดส่วนกับกระแส ระบบเซอร์โวจึงสามารถใช้แรงในปริมาณที่เหมาะสมได้อย่างแม่นยำเพื่อให้เกิดการเคลื่อนที่ขั้นละ 0.5 ไมโครเมตร หรือรักษาตำแหน่งที่มั่นคงภายใต้ภาระ ผลลัพธ์ที่ได้คือแกนการเคลื่อนที่ที่มีความแม่นยำระดับไมโครมิเตอร์ ปราศจากการเคลื่อนตัวที่เกิดจากการสึกหรอ และประสิทธิภาพที่สม่ำเสมอตลอดหลายล้านรอบ
เนื่องจากไม่มีการเสียดสี เอฟเฟกต์การลื่นไถลซึ่งเป็นสาเหตุของการกระวนกระวายใจโดยทั่วไปในระยะดั้งเดิมจึงไม่เกิดขึ้นแม้ที่ความเร็วต่ำมาก สำหรับการจัดตำแหน่ง การตรวจสอบ และการตัดเฉือน โซลูชันนี้จะเพิ่มปริมาณงานในขณะที่ลดของเสียและการทำงานซ้ำ
ข้อมูลจำเพาะ
| พารามิเตอร์ | ค่า |
|---|---|
| รุ่นสินค้า | VCAR0044-0075-00A |
| ประเภทมอเตอร์ | มอเตอร์วอยซ์คอยล์ทรงกระบอก |
| พีค ฟอร์ซ | 44 น |
| แรงต่อเนื่องที่ 25°C | 13.7น |
| โรคหลอดเลือดสมองทั้งหมด | 7.5มม |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 16.8V กระแสตรง |
| ความละเอียดของตำแหน่ง | 0.5 อืม |
| การทำซ้ำ | +/-1 หนอ |
| กลับค่าคงที่ EMF | 7.6 โวลต์/เมตร/วินาที |
| น้ำหนักคอยล์ | 38.6 ก |
| เส้นผ่านศูนย์กลางสเตเตอร์ | 31.1 มม |
| ความยาวโดยรวม | 35.9 มม |
| ชั้นฉนวน | คลาสเอช |
| ปรุ่นสินค้า | พีค ฟอร์ซ (ญ) |
คแรงอย่างต่อเนื่อง ที่ 25 ℃ (ยังไม่มีข้อความ) |
ตโรคหลอดเลือดสมองโดยรวม (มม.) |
มขวานแรงดันไฟฟ้า (วี) |
บีack ค่าคงที่ EMF (วี/เมตร/วินาที) |
วแปดขดลวด (ช) |
สเส้นผ่านศูนย์กลางของเทเตอร์(มม.) | ตเขาความยาว (มม.) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | 6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00เอ | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00เอ | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1,050 | 76 | 163 |
| วีคาร์0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| วีคาร์1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1,071 | 110 | 143.7 |
แอปพลิเคชัน
การใช้งานทั่วไป: ได้แก่ การจัดตำแหน่งแผ่นเวเฟอร์เซมิคอนดักเตอร์ การจัดตำแหน่งโฟโตนิกส์และไฟเบอร์ การวางตำแหน่งหัวประมวลผลด้วยเลเซอร์ การโฟกัสในแกน Z ในกล้องจุลทรรศน์ แพลตฟอร์มการวัดที่แม่นยำ การตรวจสอบหน้ากาก และการวางตำแหน่งอุปกรณ์ทางการแพทย์
แอคชูเอเตอร์คอยล์เสียงนี้ยังใช้ในระบบโฟกัสอัตโนมัติสำหรับกล้องอุตสาหกรรมและสำหรับการควบคุมวาล์วที่มีความแม่นยำในเครื่องมือวิเคราะห์ งานการเคลื่อนที่ในจังหวะสั้นใดๆ ที่ต้องใช้ความละเอียดระดับซับไมครอนและความสามารถในการจับตำแหน่งที่มั่นคงจะได้รับประโยชน์จากแอคชูเอเตอร์นี้
คำถามที่พบบ่อย
ถาม: ความละเอียด 0.5um บรรลุได้อย่างไร
ตอบ: ความละเอียดมาจากการผสมผสานระหว่างมอเตอร์วอยซ์คอยล์ไร้แรงเสียดทานและตัวเข้ารหัสเชิงเส้นความละเอียดสูงในเซอร์โวลูปแบบปิด ตัวเข้ารหัสจะวัดตำแหน่งโหลดที่แท้จริง และแรงที่นุ่มนวลของมอเตอร์ทำให้สามารถเคลื่อนที่ในขั้นตอนเดียวที่ 0.5um
ถาม: ปัจจัยอะไรที่ส่งผลต่อความสามารถในการทำซ้ำ
ตอบ: ความสามารถในการทำซ้ำขึ้นอยู่กับคุณภาพของตัวเข้ารหัส การปรับเซอร์โว และความเสถียรทางความร้อนเป็นหลัก การออกแบบแบบไร้การสัมผัสช่วยลดการเสียดสีและการสึกหรอ ดังนั้นความสามารถในการทำซ้ำทางกลไกจึงมีความสม่ำเสมอตลอดอายุการใช้งานของมอเตอร์ การปรับเทียบเอ็นโค้ดเดอร์เป็นประจำเป็นเพียงการบำรุงรักษาตามปกติเท่านั้นที่แนะนำ
ถาม: มอเตอร์สามารถรักษาตำแหน่งไว้ได้หรือไม่เมื่อขับเคลื่อน?
ก. ใช่. ในวงปิด เซอร์โวสามารถจับคอยล์ไว้ที่ตำแหน่งใดก็ได้ภายในระยะชักโดยการปรับสมดุลแรงกับโหลด ไม่จำเป็นต้องมีเบรกค้างสำหรับการใช้งานแบบคงที่ส่วนใหญ่
ถาม: ฉันสามารถรับตัวเลือกจังหวะหรือตัวเข้ารหัสแบบกำหนดเองได้หรือไม่
ก. ใช่. SUPT MOTION สามารถปรับจังหวะ แรง แรงดันไฟฟ้า และประเภทตัวเข้ารหัสได้ ติดต่อเราพร้อมระบุเป้าหมายที่แม่นยำและโปรไฟล์การเคลื่อนไหวของคุณเพื่อรับข้อเสนอที่ปรับให้เหมาะสม
