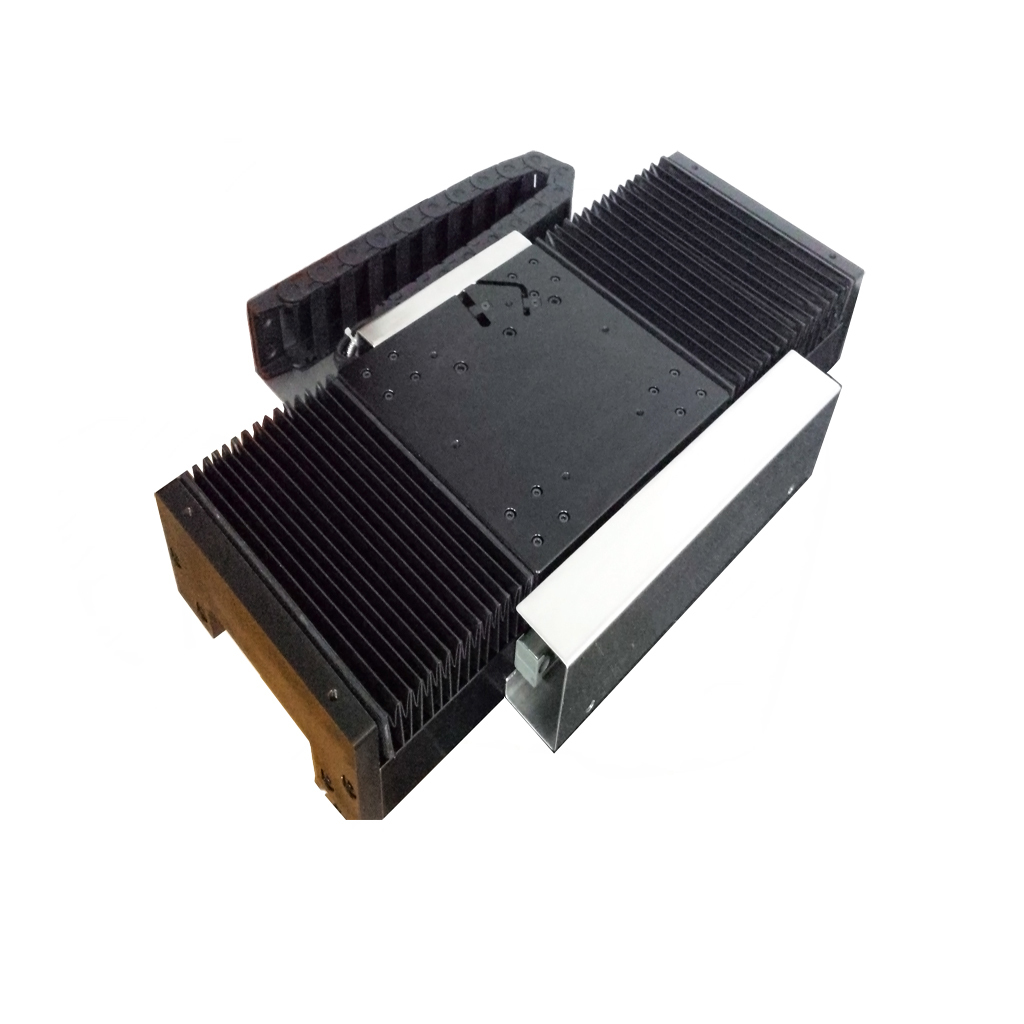

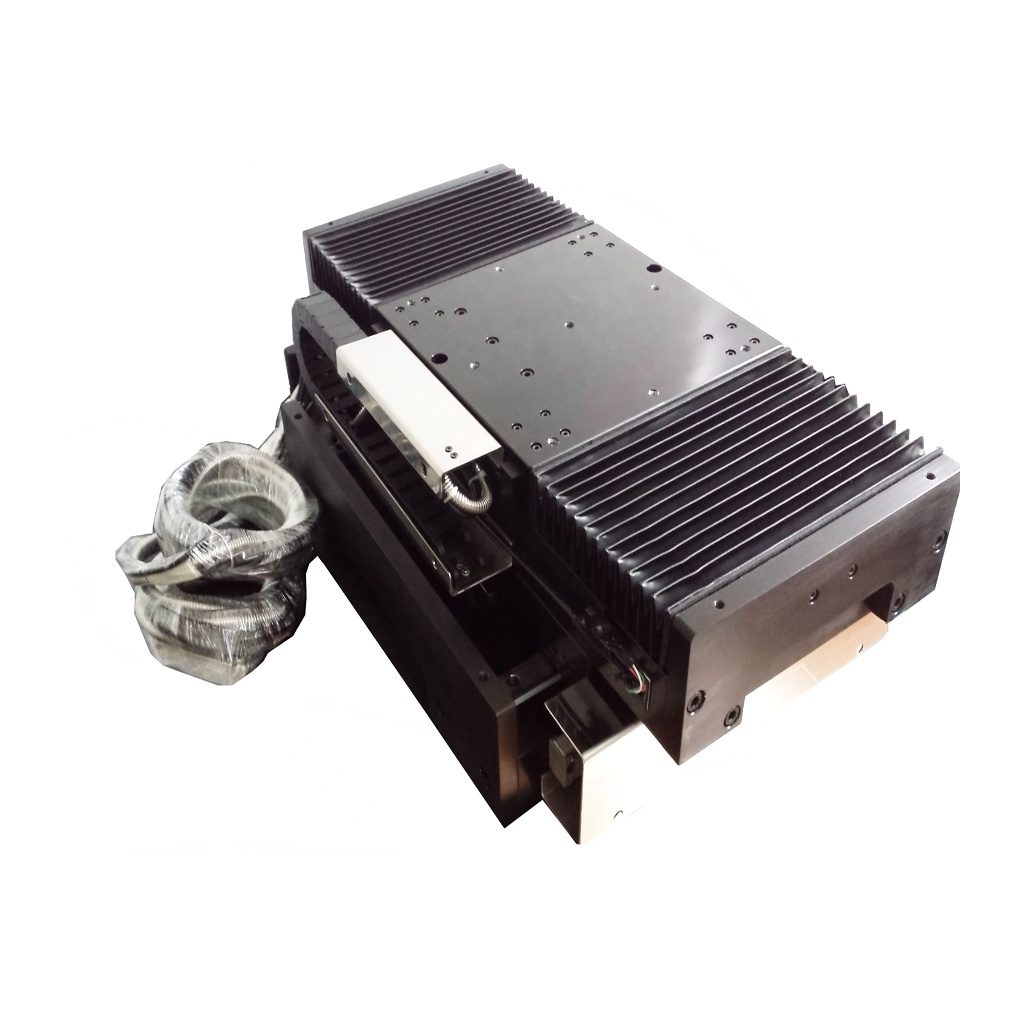

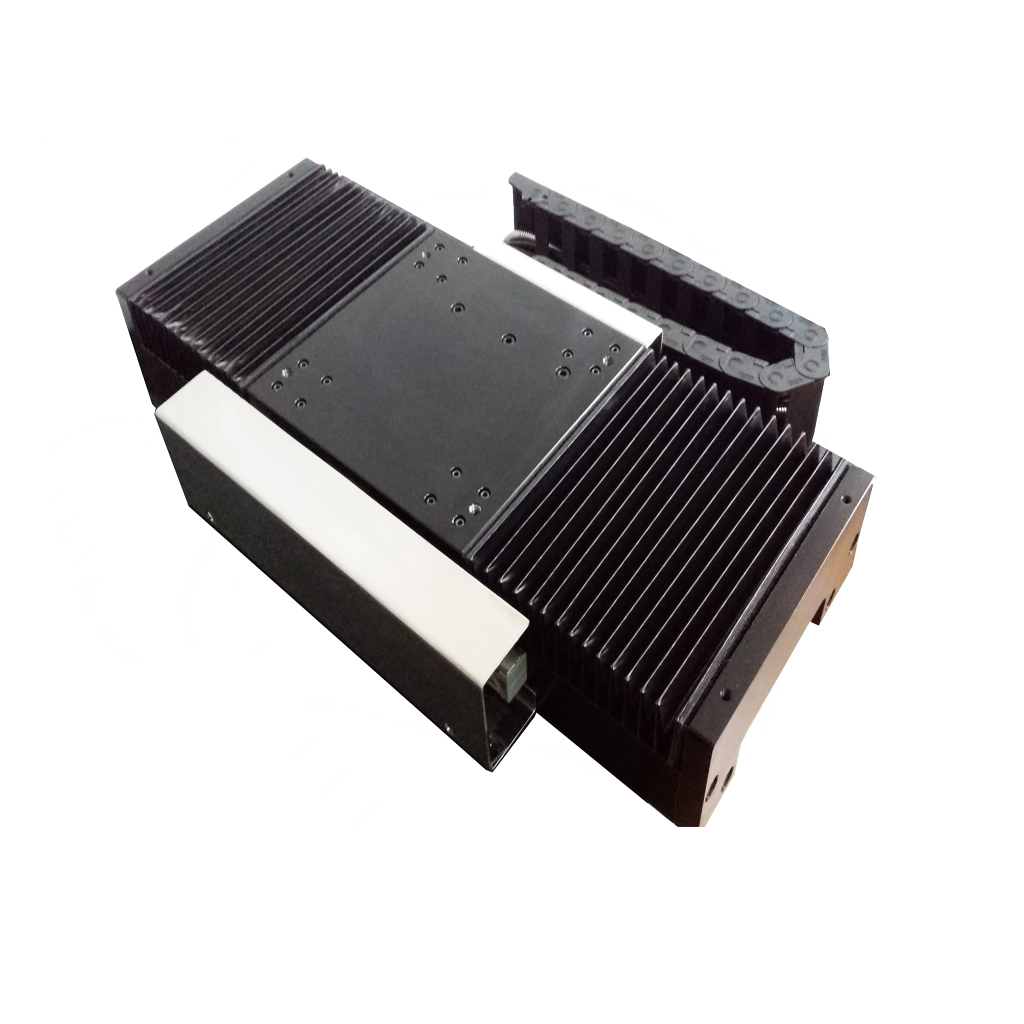

โมดูลมอเตอร์เชิงเส้นตรงรูปตัว U แรงขับสูงพร้อมระยะชักที่ปรับแต่งได้
| สถานที่กำเนิด | มณฑลเจียงซูประเทศจีน |
|---|---|
| ชื่อแบรนด์ | SUPT MOTION |
| ได้รับการรับรอง | ISO9001-2000 |
| หมายเลขรุ่น | MLCA-0040-135-00 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | USD 100-200 / Piece |
| รายละเอียดการบรรจุ | กล่องเกรดส่งออกพร้อมระบบป้องกันโฟมป้องกันไฟฟ้าสถิต |
| เวลาการส่งมอบ | 3-5 วันทำการสำหรับตัวอย่าง 15-25 วันสำหรับกลุ่ม |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | ที่จะเจรจา |
รายละเอียดสินค้า
| แรงบิดสูงสุด | 120 น | ประเภทมอเตอร์ | โมดูลมอเตอร์เชิงเส้น |
|---|---|---|---|
| ค่าคงที่แรงเคลื่อนไฟฟ้าย้อนกลับ | 17.6 โวลต์/เมตร/วินาที | กระแสสูงสุด(lp) | 4.2 ก |
| น้ำหนักคอยล์ | 0.42 กก | ความต้านทาน(LL)(R) | 9.4 Ω |
| แรงบิดต่อเนื่องที่ 25 C | 40 n | วัสดุ | อลูมิเนียมอัลลอยด์ |
| รุ่นสินค้า | MLCA-0040-135-00 |
รายละเอียดสินค้า
ภาพรวมผลิตภัณฑ์
SUPT MOTION MLCA-0040-135-00 เป็นแกนมอเตอร์เชิงเส้นรูปตัวยูที่ออกแบบมาให้เข้ากันได้กับสเตเตอร์ (รางแม่เหล็ก) ซีรีส์ MLFA มีแรงขับสูงสุด 120 N, แรงขับต่อเนื่อง 40 N, ระยะพิทช์ขั้ว 30 มม. และน้ำหนักแกน 0.42 กก. เมื่อใช้ร่วมกับตัวเข้ารหัสเชิงเส้น จะช่วยให้สามารถควบคุมตำแหน่งที่มีความแม่นยำสูงได้
มอเตอร์เชิงเส้นมีข้อได้เปรียบที่สำคัญ ได้แก่ การเร่งความเร็วสูง ลักษณะแรงขับที่ราบรื่น การออกแบบโมดูลาร์ ระยะชักที่ขยายได้ไม่จำกัด การทำงานที่เงียบ และประสิทธิภาพที่ไม่ต้องบำรุงรักษา
มอเตอร์เชิงเส้นรูปตัวยูใช้การออกแบบแบบไร้แกน ขจัดแรงดึงดูดของแม่เหล็กและผลกระทบจากการกระตุก เพื่อให้ได้การเคลื่อนที่ที่ราบรื่นโดยไม่มีระยะคลอน รางแม่เหล็กสเตเตอร์สามารถเชื่อมต่อกันได้อย่างไม่จำกัด ทำให้ระยะชักไม่จำกัดในทางทฤษฎี สิ่งนี้ทำให้เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการการวางตำแหน่งระยะชักยาวความเร็วสูง เมื่อเทียบกับไดรฟ์สกรูแบบตะกั่ว มอเตอร์เชิงเส้นไม่จำเป็นต้องมีกลไกการแปลงกลาง ทำให้โครงสร้างระบบง่ายขึ้นและปรับปรุงแบนด์วิดท์การตอบสนองแบบไดนามิก
ข้อดีของผลิตภัณฑ์
การออกแบบโมดูลาร์: การเลือกส่วนประกอบที่เคลื่อนที่และอยู่กับที่อย่างอิสระเพื่อการกำหนดค่าที่ยืดหยุ่น
การขยายระยะชักไม่จำกัด: ส่วนประกอบที่อยู่กับที่สามารถขยายได้เพื่อรองรับความต้องการระยะชักใดๆ
การทำงานที่ไม่ต้องบำรุงรักษา: ไดรฟ์แบบไร้สัมผัสโดยไม่มีการสึกหรอทางกล
การเร่งความเร็วสูงn: แรงขับสูงช่วยให้ตอบสนองแบบไดนามิกสูง
การทำงานที่เงียบ: ไม่มีเสียงรบกวนจากเกียร์หรือสกรูแบบตะกั่ว
คำสำคัญ: มอเตอร์เชิงเส้นรูปตัวยู, โมดูลมอเตอร์เชิงเส้น, มอเตอร์เชิงเส้นแบบโมดูลาร์, แพลตฟอร์มเชิงเส้นระยะชักยาว, มอเตอร์เชิงเส้นแรงขับสูง
ข้อมูลจำเพาะ
| พารามิเตอร์ | ค่า |
| แรงขับสูงสุด | 120 N |
| แรงขับต่อเนื่อง | 40 N |
| กระแสสูงสุด | 4.2 A |
| กระแสต่อเนื่อง | 1.4 A |
| ค่าคงที่แรงขับ | 30.4 N/A |
| ค่าคงที่ Back-EMF | 17.6 V/m/s |
| ระยะพิทช์ขั้ว | 30 mm |
| มวลตัวเคลื่อนที่ | 0.42 kg |
| พารามิเตอร์ประสิทธิภาพมอเตอร์เชิงเส้น | ||||
| ซีรีส์ A--MLCA(ไดนามิก) MLFA(สเตเตอร์) | ||||
| รุ่น/พารามิเตอร์ | MLCA-0020-075-00 | MLCA-0040-135-00 | MLCA-0080-255-00 | |
| แรงสูงสุด(Fp) | N | 60 | 120 | 240 |
| กระแสสูงสุด(lp) | แอมแปร์ | 4.8 | 4.2 | 4.2 |
| แรงต่อเนื่อง(Fc) | N | 20 | 40 | 80 |
| กระแสต่อเนื่อง(lc) | แอมแปร์ | 1.6 | 1.4 | 1.4 |
| ค่าคงที่แอคทูเอเตอร์(มอเตอร์ DC แปลง/3p)(Ka) | N/W | 5.65 | 7.9 | 11.2 |
| แรงขับคงที่(L-L)(Kf) | N/แอมแปร์ | 15.3 | 30.4 | 60.3 |
| ค่าคงที่ Back EMF(L-L)(Kb) | V/m/วินาที | 8.8 | 17.6 | 34.8 |
| ค่าคงที่ทางไฟฟ้า(Te) | ms | 0.3 | 0.3 | 0.3 |
| ความต้านทาน(L-L)(R) | @25°CΩ | 4.8 | 9.4 | 19.2 |
| ความเหนี่ยวนำ(L-L)(l) | mH | 1.51 | 3 | 6 |
| สัมประสิทธิ์การถ่ายเทความร้อน(Rth) | °C/W | *3.9 | *1.9 | **1.3 |
| อุณหภูมิขดลวดสูงสุด(Tmax) | °C | 120 | 120 | 120 |
| ระยะพิทช์ขั้วแม่เหล็ก(2T) | mm | 30 | 30 | 30 |
| น้ำหนักตัวเคลื่อนที่ | กก. | 0.24 | 0.42 | 0.82 |
การใช้งาน
แท่นวางเวเฟอร์เซมิคอนดักเตอร์
อุปกรณ์ตรวจสอบจอแสดงผลแบบแบน (FPD)
สายการผลิตเทคโนโลยีการติดตั้งบนพื้นผิว (SMT) สำหรับส่วนประกอบอิเล็กทรอนิกส์
แท่น XY สำหรับการตัดด้วยเลเซอร์และการแกะสลัก
ระบบคัดแยกและจัดการวัสดุสำหรับโลจิสติกส์
หมายเหตุการปรับแต่ง: ผลิตภัณฑ์นี้รองรับการปรับแต่งความยาวระยะชัก พิกัดแรงขับ และการกำหนดค่ารางนำ และสามารถรวมเข้ากับตัวเข้ารหัสแบบออปติคัลหรือเซ็นเซอร์ฮอลล์เอฟเฟกต์ได้ตามต้องการ
