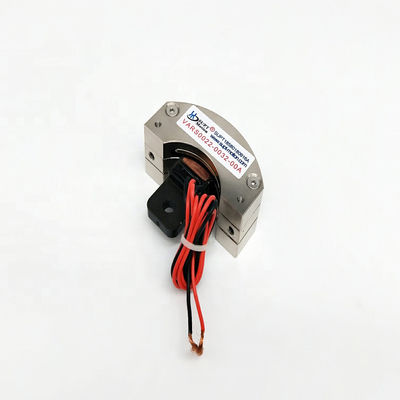

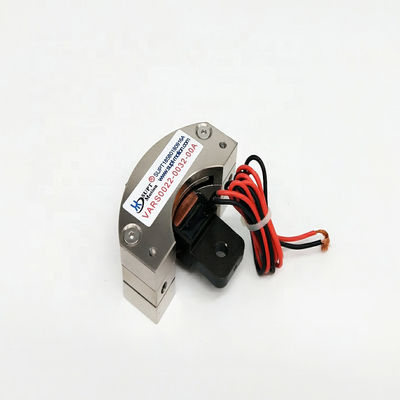

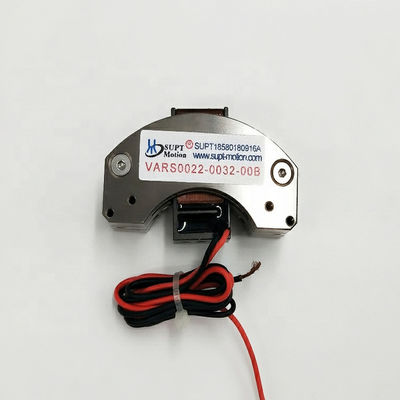

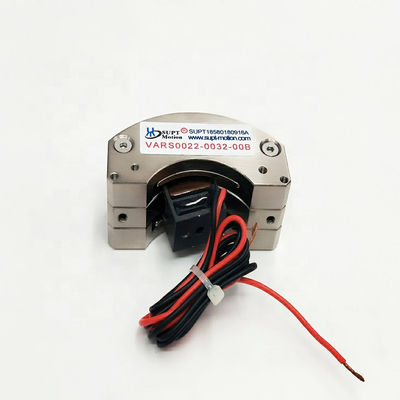

เวลาตอบสนองสั้น Rotary Voice Coil Micro Voice Coil Actuator สําหรับเบรควาล์ว
| สถานที่กำเนิด | จางซึ, จีน |
|---|---|
| ชื่อแบรนด์ | SUPT |
| ได้รับการรับรอง | ce,ISO9001,CCC |
| หมายเลขรุ่น | VARS0022-032-00A |
| จำนวนสั่งซื้อขั้นต่ำ | ≥1 |
| ราคา | $145.00/pieces 1-59 pieces |
| รายละเอียดการบรรจุ | บรรจุกล่อง |
| เวลาการส่งมอบ | 1-5 ผลิตภัณฑ์ 5-7 วันจัดส่ง ตัวอย่าง 3-5 วัน จำนวนมากที่จะเจรจา |
| เงื่อนไขการชำระเงิน | T/T |
| สามารถในการผลิต | 1,000 ชิ้น / ชิ้นต่อเดือน |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| การรับประกัน | 3เดือน-1ปี | การใช้งาน | เรือ, รถยนต์, จักรยานไฟฟ้า, การแพทย์, เซมิคอนดักเตอร์, การบินและอวกาศ, การควบคุมวาล์ว, แพลตฟอร์มการส |
|---|---|---|---|
| ประเภท | ไมโครมอเตอร์ | แรงบิด | 30 |
| การก่อสร้าง | แม่เหล็กถาวร | การแลกเปลี่ยน | แปรง |
| คุณสมบัติการป้องกัน | ปิดล้อมทั้งหมด | ความเร็ว (รอบต่อนาที) | 20 |
| กระแสไฟต่อเนื่อง(A) | 1.4ก | ประสิทธิภาพ | IE 1 |
| แรงบิดสูงสุด (Nm) | 0.22 | การเดินทางสูงสุด (มม.) | 32 |
| ตัวกระตุ้นวอยซ์คอยล์ขนาดเล็ก (V) | 15.5 | แรงบิดต่อเนื่อง(Nm) | 0.12 |
| ค่าคงที่ EMF กลับ (LL) (Kb) | 0.16 น | น้ำหนักคอยล์ (g) | 21.5 น |
| ความยาว (มม.) | 60 | ความกว้าง (มม.) | 51.5 |
| ความสูง (มม.) | 26 | ท่าเรือ | ชานไฮ |
| เน้น | เวลาตอบสนองสั้น โรตารี่ โวสโวส,โรตารี โวสต์ โคลล์ สําหรับ วาล์วเบรค 20RPM,เครื่องดําเนินเสียงไมโคร 20RPM |
||
รายละเอียดสินค้า
เวลาตอบสนองสั้น มินิ โวสต์ โค้ล อคทิวเอเตอร์ สําหรับ วาล์วเบรค ความเร่งสูง
คําอธิบายสินค้า
เครื่องยนต์สวิง-โมด Rotary Voice Coil มีบทบาทสําคัญในเครื่องขับเคลื่อนวาล์ว มันให้การเคลื่อนไหวมุมที่แม่นยําและควบคุมเพื่อควบคุมการเปิดและปิดของวาล์วการ ออกแบบ ที่ เฉพาะ ตัว ของ มอเตอร์ นี้ ทํา ให้ มัน สามารถ ขับเคลื่อน ได้ อย่าง แม่นยํา และ รองรับ ได้ ใน ระยะมุม จํากัด, ทําให้มันเป็นทางเลือกที่เหมาะสมสําหรับการใช้งานที่การปรับขนาดละเอียดและการตอบสนองอย่างรวดเร็วเป็นสิ่งจําเป็นเครื่องยนต์สวิง-โมด Rotary Voice Coil รับประกันการทํางานที่ประสิทธิภาพและน่าเชื่อถือของวาล์ว, ส่งผลให้การควบคุมกระบวนการและการทํางานของระบบดีขึ้น
เครื่องยนต์สวิงชนิดเสียงโค้ลซีรีส์นําเทคโนโลยีของผลิตภัณฑ์ชุดสี่เหลี่ยม, บังคับผลิตภัณฑ์ชุดสี่เหลี่ยมเพื่อสร้างระบบการตั้งตําแหน่งมุมความสําคัญบางอย่างให้แรงหมุนได้ถึง 100 องศา, น้ําหนักเบา, การตอบสนองความถี่สูง, การเร่งเร็วสูง, ความแม่นยําสูง, ความรู้สึกสูง, เสียงน้อยและความน่าเชื่อถือสูงผลิตภัณฑ์ชนิดสวิงมักจะใช้ในเทคโนโลยีเลเซอร์ในเครื่องจับกระจก, เครื่องเบรคคลื่นแบบสวิง, ระบบตั้งตําแหน่งแบบสวิง และเครื่องควบคุมการบิน ที่เกี่ยวข้องกับอุตสาหกรรมครึ่งตัวนํา, อัตโนมัติ,อุตสาหกรรมเครื่องบินการใช้งานต้องการมอเตอร์หมุนที่มีประสิทธิภาพที่ดีและน่าเชื่อถือ.
|
การใช้งานหลักของมอเตอร์กลมเสียง: |
|
1อุตสาหกรรมครึ่งตัว: การเชื่อมไฟ, การตัด, การเจาะ, ระบบขนส่ง, การปั่น, โรบอติกส์ |
|
2.การทํางานของวาล์วในสนาม:ชนิดของวาล์ววัด, ระบบทดสอบความดัน, เคมีของวาล์วปนูเมติก ระบบฉีด |
|
3อุตสาหกรรมเครื่องจักรขนาดเล็ก: ระบบอาหาร, การเจาะขนาดเล็ก, การตีพิมพ์ความละเอียด |
|
4ระบบสั่น: โต๊ะสั่น, พลาตฟอร์มสั่น |
|
5สาขาแพทย์ ระบบฉีดไมโครอุปกรณ์ทางเดินหายใจ อุปกรณ์การทดสอบ |
|
6.เทคโนโลยีการบิน ระบบควบคุมการบิน ระบบการตอบสนองจากนักบิน |
|
7สาขาใช้งานทางการค้า: คอมพิวเตอร์ปั๊มเย็นกล้องขนาดเล็กออโต้ ระบบสมาธิ |
|
8อุตสาหกรรมอัตโนมัติ: อุปกรณ์เลเซอร์,เครื่องฉีดยา เครื่องทดสอบ เครื่องจักรเยื่อ |
ปริมาตรเทคนิค:
| VARS ซีรี่ย์ของชนิด Swing เครื่องดําเนินเสียงขนาดเล็ก | ||||||||
| รุ่น | ทอมปิก ((N-M) | ทอร์คต่อเนื่อง 25°C ((N-M) | ความยาวสูงสุด ((มม) | โลเตจ ((V) | สัตถี EMF กลับ ((V/m/S) | น้ําหนักโค้ล ((g) | ความกว้าง*ความสูง (มม.) | ความยาว ((mm) |
| VARS0008-026-00A | 0.080 | 0.045 | 26.0 | 6.4 | 0.045 | 11.7 | 39.8*261 | 35.00 |
| VARS0017-090-00A | 0.170 | 0.110 | 90.0 | 11.1 | 0.11 | 18.0 | 44*39 | 70.00 |
| VARS0022-032-00A | 0.220 | 0.120 | 32.0 | 15.5 | 0.16 | 21.5 | 51.5*26 | 60.00 |
| VARS0042-040-00A | 0.420 | 0.380 | 40.0 | 3.5 | 0.12 | 38.0 | 53.6*303 | 82.00 |
| VARS0077-020-00A | 0.770 | 0.630 | 20.0 | 6.7 | 0.24 | 66.0 | 50*30 | 75.00 |
| VARS0084-030-00A | 0.840 | 0.600 | 30.0 | 6.3 | 0.2 | 54.2 | 48.9*306 | 75.00 |
| VARS0120-020-00A | 1.200 | 1.200 | 20.0 | 8.4 | 0.67 | 65.0 | 73.5*32 | 80.00 |
| VARS0706-014-00A | 7.100 | 2.100 | 14.0 | 52.4 | 1.03 | 220.0 | 65*545 | 115.00 |
| VARS4520-030-00A | 45.200 | 19.000 | 30.0 | 71.5 | 4.3 | 1300.0 | 240*78 | 240.00 |
หลักการทางเทคนิคของมอเตอร์สวิงค์โหวตโค้ลคืออะไร?
เครื่องยนต์สวิงโหมด Rotary Voice Coil เป็นเครื่องยนต์ชนิดพิเศษที่ใช้ปฏิสัมพันธ์ของกระแสไฟฟ้าและสนามแม่เหล็กเพื่อบรรลุการเคลื่อนไหวหมุนหลักการทางเทคนิคของมันขึ้นอยู่กับแรงลอเรนซ์ และหลักการผลักดันไฟฟ้าแม่เหล็กของฟาราดายหลักการทางเทคนิคของเครื่องยนต์สวิงค์โหวตโค้ล ดังนี้
1สนามแม่เหล็กและโค้ล: หัวใจของมอเตอร์โค้ลเสียงชนิดสวิงคือโค้ลกลมที่ติดกับกรอบมอเตอร์สายโค้ลแบบกลม เป็นสายนําของกระแสไฟฟ้าที่ผลิตสนามแม่เหล็กโดยการใช้ไฟฟ้า.
2แม็กเนตถาวร: วางแม็กเนตถาวร (มักเป็นแม็กเนตแรง) รอบโค้ลกลมแม็กเนตถาวรผลิตสนามแม่เหล็กถาวร ที่ปฏิสัมพันธ์กับกระแสไฟฟ้าที่ผ่านโค้ล.
3.แรงลอเรนซ์: เมื่อกระแสผ่านโค้ลวงกลม กระแสภายในโค้ลจะปฏิสัมพันธ์กับสนามแม่เหล็กที่เกิดจากแม่เหล็กถาวร สร้างแรงลอเรนซ์แรงลอเรนซ์คือแรงที่ตั้งตรงกับทิศทางของกระแสไฟฟ้าและสนามแม่เหล็กและทิศทางของแรงสามารถกําหนดได้ตามกฎมือซ้าย
4. การผลิตทอร์ค: เนื่องจากแรงลอเรนซ์, สายโค้ลวงกลมเริ่มหมุน. แรงลอเรนซ์ทําให้สายโค้ลมีแรงโค้ลในสนามแม่เหล็ก, ทําให้สายโค้ลหมุน.
5การควบคุมการเคลื่อนไหว: โดยการปรับปัจจุบันและทิศทางผ่านโค้ล, ความเร็วและทิศทางของชนิดสวิงเสียงโค้ลมอเตอร์สามารถควบคุม.การเปลี่ยนแปลงในกระแสจะทําให้มีการเปลี่ยนแปลงในแรง Lorentzโดยปรับความเร็วหมุนของมอเตอร์
6ระบบการตอบสนอง: เพื่อบรรลุการควบคุมวงจรปิดเซ็นเซอร์ตําแหน่งหรือมุม (เช่น Encoder) สามารถบูรณาการในมอเตอร์เพื่อติดตามการเคลื่อนไหวจริงของมอเตอร์ในเวลาจริงและให้การควบคุมการตอบสนอง.
