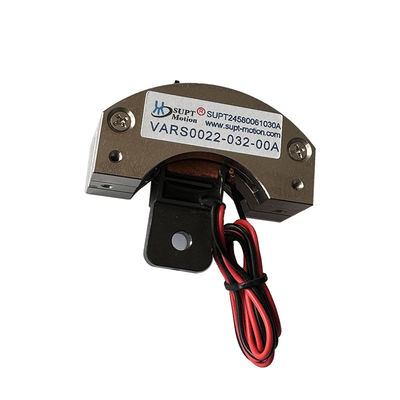

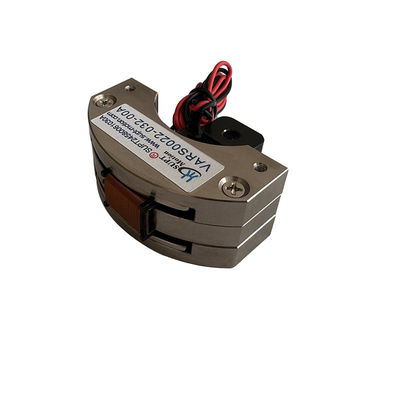

ความถี่สูง ความดัง ความเร็วสูง Rotary Voice Coil Motor สําหรับการตัดเลเซอร์
| สถานที่กำเนิด | จีนซูโจว |
|---|---|
| ชื่อแบรนด์ | SUPT MOTION |
| ได้รับการรับรอง | ISO9001 |
| หมายเลขรุ่น | VARS0022-032-00A |
| จำนวนสั่งซื้อขั้นต่ำ | 1PCS |
| ราคา | $149 |
| รายละเอียดการบรรจุ | บรรจุภัณฑ์ที่กำหนดเอง ฯลฯ |
| เวลาการส่งมอบ | 1-5 ชิ้น 5 วัน > 20 ชิ้น ที่จะเจรจา |
| เงื่อนไขการชำระเงิน | T/T |
| สามารถในการผลิต | ที่จะเจรจา |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| Actuation Type | Voice Coil | Peak torque | 22 Nm |
|---|---|---|---|
| Max Voltage | 15.5V | Product Model | VARS0022-032-00A |
| Construction | Permanent Magnet | Motion Type | Rotary |
| Material | Aluminum Alloy | Commutation | Brush |
| Maximum travel(mm) | 32 | Speed(RPM) | High Speed |
| เน้น | เครื่องตัดเลเซอร์ Rotary Voice Coil Motor,มอเตอร์กลมเสียงหมุนความเร็วสูง |
||
รายละเอียดสินค้า
คําอธิบายสินค้า:
เครื่องยนต์วงกลมเสียง Rotary Actuators ถูกปรับปรุงและบิดบนพื้นฐานของเครื่องยนต์วงกลมเสียงสี่เหลี่ยมเพื่อสร้างโครงสร้างที่มีมุมหนึ่งซึ่งทําให้เครื่องยนต์สามารถทําการเคลื่อนไหวหมุนที่มุมจํากัด.
โดยหลักแล้วประกอบด้วยโค้ลบิด, แม็กเนตถาวร, แกนหมุนและโครงสร้างการสนับสนุน เช่นเดียวกับมอเตอร์โค้ลเสียงธรรมดา, โค้ลที่ใช้พลังงานถูกนํามาใช้แรงในสนามแม่เหล็ก,แต่เนื่องจากความเฉพาะของโครงสร้างของมันแรงที่เกิดขึ้นทําให้มอเตอร์สั่นรอบแกนหมุนแทนที่จะเคลื่อนไหวในเส้นตรง
ปกติจะมีช่วงมุมสวิงที่แน่นอน โดยทั่วไปในหลายสิบองศา ถึงมากกว่าร้อยองศา ระหว่างตัวอย่างเช่นบางมุมสวิง โมเตอร์โค้ลเสียงมุมสวิงสูงสุดถึง 90 องศาหรือ 120 องศา.
ใช้กันทั่วไปในเทคโนโลยีเลเซอร์ในเครื่องตั้งตําแหน่งกระจก, เบรควาล์วแบบสวิง, ระบบตั้งตําแหน่งแบบสวิง และเครื่องควบคุมการบิน เป็นต้น, ในอุตสาหกรรมครึ่งตัวนํา, อัตโนมัติ,อุตสาหกรรมการบินและอากาศ มีการใช้งานที่หลากหลาย.
ลักษณะ:
น้ําหนักเบาของโค้ลตัวขับเคลื่อน เวลาตอบสนองสั้นและความถี่สูง
มุมสวิง 1-120 องศา
ทอร์ค 1-50N.m
ปริมาตรสินค้า:
| รูปแบบสินค้า | ทอมปิก (N-m) |
ทอมปอร์ตต่อเนื่อง ณ 25°C ((N-m) |
ภาพรวม องศา (มม) |
ความดันสูงสุด (V) |
สถานที่ EMF กลับ (V/m/s) |
น้ําหนักของโค้ล ((g) | ความยาว (mm) |
ความกว้าง (mm) |
ความสูง (mm) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |

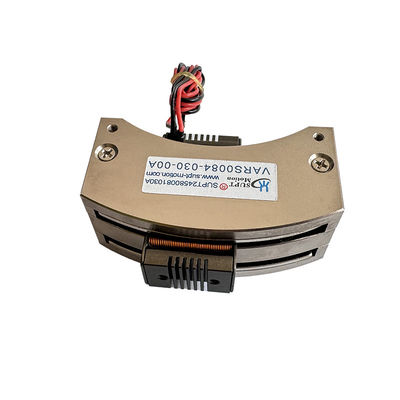

| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.14 | 60 | 25.8 | 0.52 | 115 | 115 | 65 | 54.5 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ¢ 240 | 78 |
การใช้งานสินค้า:
| การใช้งานหลักของมอเตอร์กลมเสียง: |
| 1อุตสาหกรรมครึ่งตัว: สายไฟ, การตัด, การเจาะ, ระบบขนส่ง, การปั่น, โรบอติก |
|
2.การทํางานของวาล์วในสนาม:ชนิดของวาล์ววัด, ระบบทดสอบความดัน, เคมีของวาล์วปนูเมติก ระบบฉีด |
| 3อุตสาหกรรมเครื่องจักรขนาดเล็ก: ระบบอาหาร, การเจาะขนาดเล็ก, การตีพิมพ์ความแม่นยํา |
| 4ระบบสั่น: โต๊ะสั่น, พลาตฟอร์มสั่น |
| 5สาขาแพทย์: ระบบฉีดไมโครอุปกรณ์ทางเดินหายใจ อุปกรณ์การทดสอบ |
| 6.เทคโนโลยีการบิน ระบบควบคุมการบิน ระบบการตอบสนองจากนักบิน |
| 7สาขาใช้งานทางการค้า: คอมพิวเตอร์ปั๊มเย็นกล้องขนาดเล็กออโต้ ระบบสมาธิ |
|
8อุตสาหกรรมอัตโนมัติ: อุปกรณ์เลเซอร์,เครื่องฉีดยา เครื่องทดสอบ เครื่องจักรเยื่อ |
การใช้มอเตอร์หมุนในอุปกรณ์ตัดเลเซอร์: ในอุปกรณ์ตัดเลเซอร์เครื่องยนต์โค้ลเสียงถูกใช้ในการควบคุม Z-axis ไดนามิคโฟกัสของหัวตัดเลเซอร์เพื่อให้แน่ใจว่าจุดแกร่งเลเซอร์คือเสมออย่างแม่นยําโฟกัสบนพื้นผิวของวัสดุที่จะถูกตัดเช่นในการแปรรูปชิ้นส่วนความละเอียดและแผ่นโลหะที่มีรูปแบบที่ซับซ้อนความสามารถในการตั้งตําแหน่งความแม่นยําสูงและการตอบสนองอย่างรวดเร็วของเครื่องยนต์กลมเสียงสามารถรับประกันความแม่นยําและคุณภาพของการตัด.
