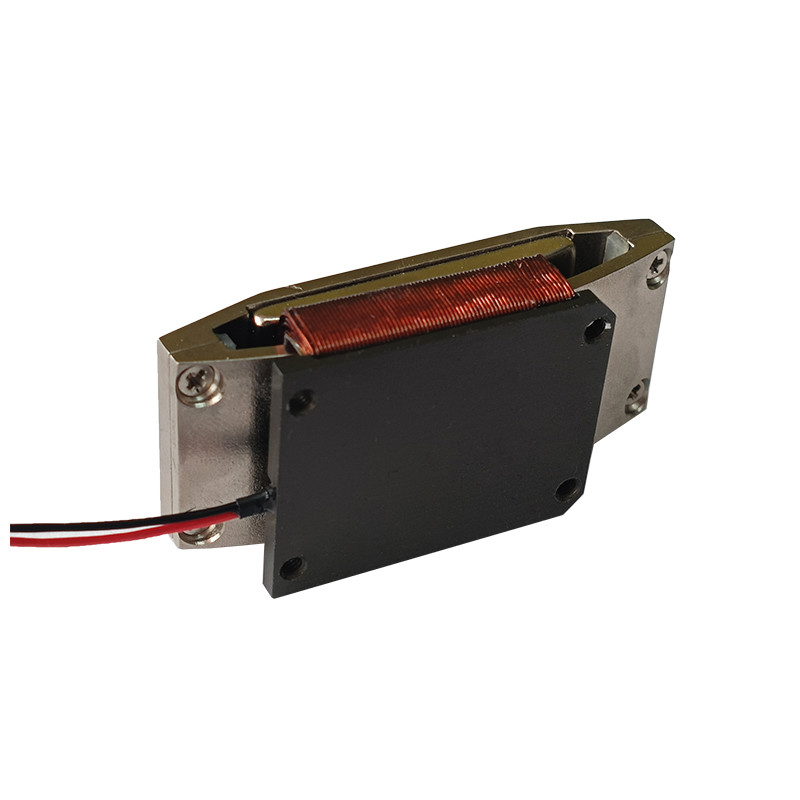

มอเตอร์วอยซ์คอยล์แบบหมุนขนาดเล็กความแม่นยำสูงสำหรับงานด้านออปติคอล
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| น้ำหนัก | 225.5ก | ความยาว | 115 มม. |
|---|---|---|---|
| แรงดันไฟฟ้า | 52.4V | รุ่นผลิตภัณฑ์ | VARS0706-014-00A |
| ปกป้องคุณสมบัติ | ปิดล้อมโดยสิ้นเชิง | กลับ EMF ค่าคงที่(LL)(Kb) | 1.03 |
| ความยาว * ความสูง (มม.) | 115*54.5 | การเดินทางสูงสุด (มม.) | 14° |
| พิมพ์ | ไมโครมอเตอร์ | ||
| เน้น | high precision rotary voice coil motor,micro voice coil motor optical,rotary voice coil motor optical |
||
คุณสามารถเลือกผลิตภัณฑ์ที่คุณต้องการและสื่อสารกับเราได้ในกระดานข้อความ
| Model | Price | |
|---|---|---|
| VARS0022-0032-00B | $125 | |
| VARS0048-0030-00A | $230 | |
| VARS0706-0014-00A | $150 |
รายละเอียดสินค้า
คำอธิบายผลิตภัณฑ์:
มอเตอร์วอยซ์คอยล์แบบหมุน SUPT เป็นมอเตอร์ขับเคลื่อนโดยตรงชนิดพิเศษที่แปลงพลังงานไฟฟ้าเป็นแรงบิด ทำให้เกิดการเคลื่อนที่แบบหมุนในมุมที่จำกัด
มอเตอร์วอยซ์คอยล์แบบหมุนถูกนำมาใช้อย่างแพร่หลายในเทคโนโลยีด้านออปติคัลและเลเซอร์เนื่องจากมีความแม่นยำสูง ตอบสนองรวดเร็ว ขนาดกะทัดรัด และมีความเป็นเชิงเส้นที่ดีเยี่ยมระหว่างแรงบิดขาออกและกระแสไฟฟ้า
ระบบออปติคัลต้องการความแม่นยำและความรวดเร็วในการตอบสนองสูงสำหรับการปรับมุมขนาดเล็ก มอเตอร์วอยซ์คอยล์แบบหมุนมีลักษณะการควบคุมแบบเชิงเส้นและแรงเฉื่อยต่ำ ซึ่งตอบสนองความต้องการเหล่านี้ ใน LiDAR, การสื่อสารด้วยเลเซอร์ และอุปกรณ์ประมวลผลด้วยเลเซอร์ มอเตอร์เหล่านี้จะขับเคลื่อนกระจกและปริซึมสำหรับการหมุนเชิงมุมเล็กน้อย ทำให้สามารถสแกนลำแสงเลเซอร์ โฟกัส หรือปรับเทียบการชี้ได้อย่างรวดเร็ว ซึ่งช่วยให้มั่นใจได้ถึงความแม่นยำในการวางตำแหน่งลำแสงในระดับไมโครเมตรหรือแม้แต่ระดับนาโนเมตร
ในอุปกรณ์ถ่ายภาพความแม่นยำสูง เช่น กล้องอุตสาหกรรมและกล้องโทรทรรศน์ดาราศาสตร์ RCM จะปรับมุมแกนออปติคัลของเลนส์และมุมการสลับฟิลเตอร์อย่างละเอียด พวกเขาชดเชยความคลาดเคลื่อนทางแสงที่เกิดจากการสั่นสะเทือนหรือการเปลี่ยนแปลงของอุณหภูมิ ทำให้มั่นใจได้ถึงความคมชัดของภาพ
ภายในเครื่องมือวิเคราะห์ RCM จะขับเคลื่อนมุมการหมุนของเกรตติงหรือโมโนโครเมเตอร์เพื่อเลือกความยาวคลื่นแสงเฉพาะอย่างแม่นยำ ทำให้สามารถตรวจจับองค์ประกอบของวัสดุได้อย่างแม่นยำสูง
มอเตอร์วอยซ์คอยล์แบบหมุนของ SUPT เป็นตัวเลือกที่ยอดเยี่ยม
คุณสมบัติ:
- ชื่อผลิตภัณฑ์: มอเตอร์วอยซ์คอยล์แบบหมุน, มอเตอร์ VCM ขับเคลื่อนโดยตรงแบบหมุน, มอเตอร์วอยซ์คอยล์แบบสวิง, มอเตอร์วอยซ์คอยล์แบบโค้ง
- น้ำหนัก: 65g
- หมายเลขรุ่น: VARS0706-014-00A
- ชื่อ: มอเตอร์วอยซ์คอยล์แบบหมุน
- ระยะชัก: 14°
พารามิเตอร์ทางเทคนิค:
| พารามิเตอร์ | รายละเอียด |
|---|---|
| ประเภท | มอเตอร์วอยซ์คอยล์แบบหมุน (Rotary VCM, Rotary voice coil Actuator) |
| การรับประกัน | 1 ปี |
| ระยะชัก | 14° |
| แรงบิดสูงสุด | 7.1N-m |
| เสียงรบกวน | ต่ำ |
| ความยาว | 115mm |
| ความเร็ว | สูง |
| น้ำหนัก | 225.5g |
| แรงดันไฟฟ้า | 52.4V |
| รุ่นผลิตภัณฑ์ | แรงบิดสูงสุด (N-m) |
แรงบิดต่อเนื่อง ที่ 25℃(N-m) |
ระยะชักทั้งหมด องศา ( องศา) |
แรงดันไฟฟ้าสูงสุด (V) |
ค่าคงที่ Back EMF (V/m/s) |
น้ำหนักของคอยล์ (g) | ความยาว (mm) |
ความกว้าง (mm) |
ความสูง (mm) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |

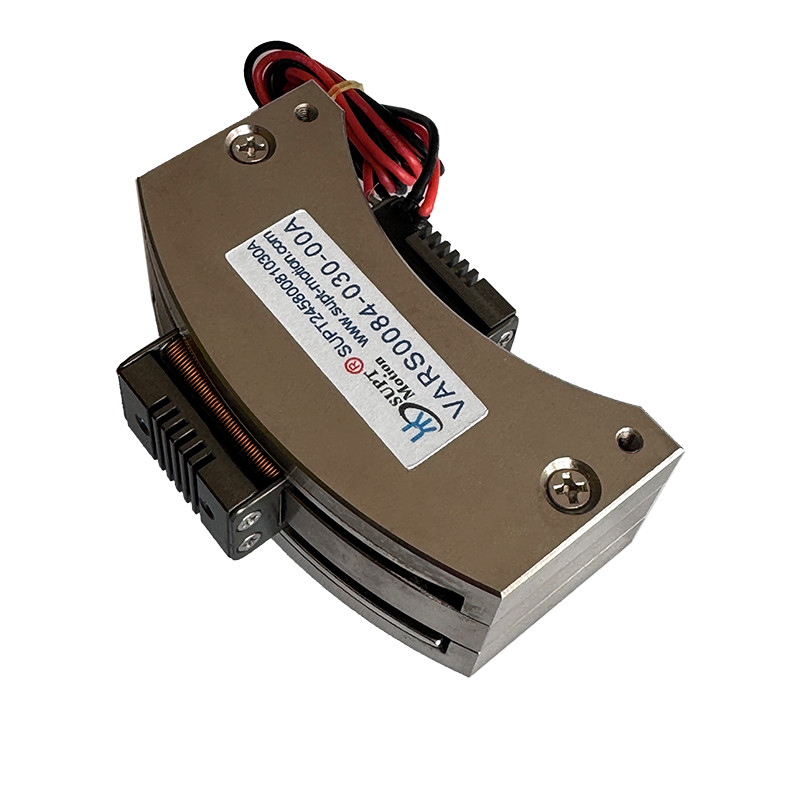

| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |

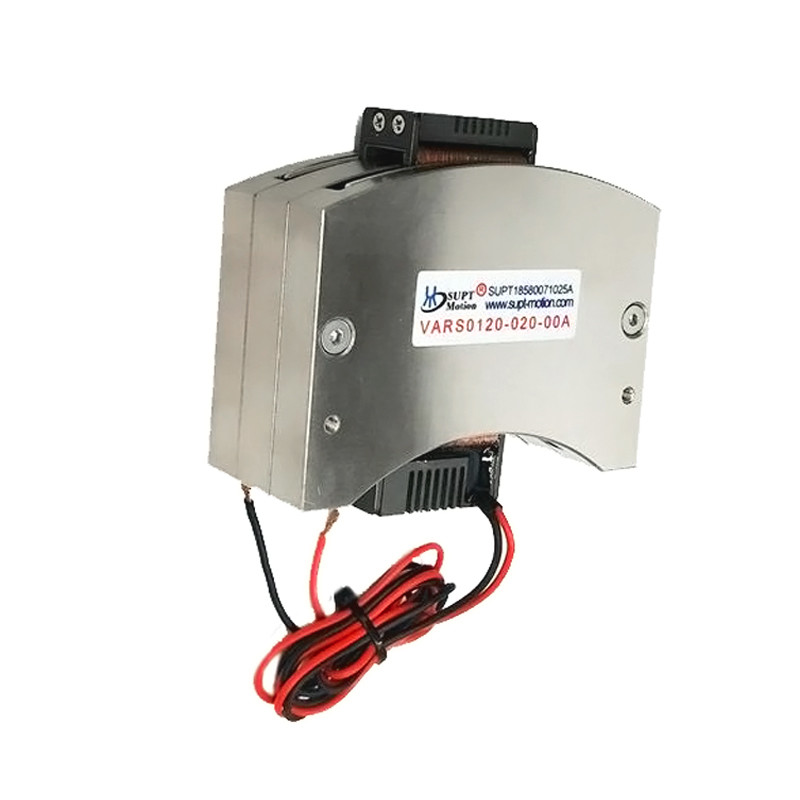

| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.6 | 60 | 26.3 | 0.4 | 350 | ∮169.6 | ∮169.6 | 63 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ∮240 | 78 |
การใช้งาน:
การใช้งานเฉพาะของมอเตอร์วอยซ์คอยล์แบบหมุนของ SUPT MOTION ในสาขาออปติคัล:
1. ในการสแกนด้วยเลเซอร์และการวางตำแหน่งลำแสง: สำหรับระบบ LiDAR และอุปกรณ์ประมวลผลด้วยเลเซอร์ มอเตอร์วอยซ์คอยล์แบบหมุนจะขับเคลื่อนแกลโวนอมิเตอร์สองมิติเพื่อให้ได้การควบคุมเชิงมุมที่รวดเร็วและแม่นยำ ทำให้สามารถสแกนลำแสงเลเซอร์ได้อย่างรวดเร็วและวางตำแหน่งได้อย่างแม่นยำ โดยการควบคุมการหมุนของแกลโวนอมิเตอร์ในสององศาอิสระ (แกน X และแกน Y) ลำแสงเลเซอร์สามารถถูกนำไปยังตำแหน่งเป้าหมายได้อย่างแม่นยำ ทำให้มั่นใจได้ถึงความแม่นยำในการวางตำแหน่งลำแสงในระดับไมครอนหรือสูงกว่า
2. ในกล้องระดับไฮเอนด์ กล้องโทรทรรศน์ดาราศาสตร์ และอุปกรณ์ถ่ายภาพอื่นๆ RCM ถูกใช้สำหรับการปรับมุมแกนออปติคัลของเลนส์และการสลับมุมฟิลเตอร์
3. ในกระจกสแกนออปติคัล: กลไกที่ขับเคลื่อนด้วย RCM ช่วยให้เอียงเชิงกลได้หลายมุม เซ็นเซอร์ป้อนกลับตำแหน่งความแม่นยำสูงในตัว รวมกับตัวแปลงอนาล็อกเป็นดิจิทัลแบบหลายตำแหน่ง ให้ความละเอียดสูงเพื่อตอบสนองความต้องการในการสแกนอย่างรวดเร็วและการวางตำแหน่งที่มีความแม่นยำสูงในด้านการตรวจสอบทางออปติคัลและสาขาที่เกี่ยวข้อง
4. ในสเปกโตรมิเตอร์: มอเตอร์วอยซ์คอยล์แบบหมุนจะขับเคลื่อนการหมุนของเกรตติงหรือโมโนโครเมเตอร์เพื่อเลือกความยาวคลื่นเฉพาะอย่างแม่นยำ ทำให้สามารถตรวจจับองค์ประกอบของวัสดุได้อย่างแม่นยำสูง โดยการควบคุมมุมการหมุนของเกรตติงอย่างแม่นยำ มุมการเลี้ยวเบนของแสงจะถูกเปลี่ยนแปลง ทำให้ความยาวคลื่นที่แตกต่างกันสามารถโฟกัสไปยังตัวตรวจจับได้อย่างแม่นยำ
กล้องโทรทรรศน์ดาราศาสตร์: ในกล้องโทรทรรศน์ดาราศาสตร์ มอเตอร์วอยซ์คอยล์แบบหมุนช่วยให้ควบคุมการเบี่ยงเบนของกระจกได้อย่างรวดเร็ว ซึ่งจะชดเชยปัจจัยต่างๆ เช่น ความปั่นป่วนของบรรยากาศที่มีผลต่อคุณภาพการสังเกตการณ์ จึงช่วยเพิ่มความแม่นยำในการสังเกตการณ์ของกล้องโทรทรรศน์
