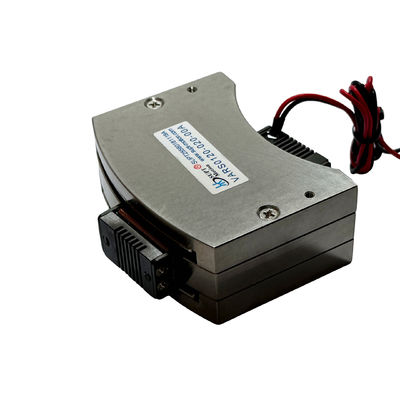

มอเตอร์วอยซ์คอยล์แบบหมุนขนาดเล็กความเร็วสูงสำหรับอุปกรณ์โฟกัสอัตโนมัติเลนส์ออปติคอล
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| น้ำหนัก | 350ก | ความยาว | 169มม |
|---|---|---|---|
| แรงดันไฟฟ้า | 26V | รุ่นสินค้า | VARS0350-060-00A |
| คุณสมบัติการป้องกัน | ปิดล้อมโดยสิ้นเชิง | กลับ EMF ค่าคงที่(LL)(Kb) | 0.4 |
| ความยาว * ความสูง (มม.) | 169*63 | การเดินทางสูงสุด (มม.) | 60 ° |
| พิมพ์ | ไมโครมอเตอร์ | แรงบิดสูงสุด | 3.5N/ม |
คุณสามารถเลือกผลิตภัณฑ์ที่คุณต้องการและสื่อสารกับเราได้ในกระดานข้อความ
| Model | Price | |
|---|---|---|
| VARS0022-0032-00B | $110 | |
| VARS0048-0030-00A | $250 | |
| VARS0706-0014-00A | $180 |
รายละเอียดสินค้า
คำอธิบายผลิตภัณฑ์:
มอเตอร์ขดลวดเสียงแบบหมุนความเร็วสูงและการสั่นสะเทือนต่ำนี้ได้รับการออกแบบมาเป็นพิเศษสำหรับการโฟกัสอัตโนมัติในเลนส์ออปติคัล ใช้โครงสร้างการพันแบบถ้วยกลวงแบบไร้แปรงถ่าน ซึ่งช่วยขจัดแรงเสียดทานจากการสับเปลี่ยนทางกลไก โดยมีการควบคุมความผันผวนของความเร็วภายใน ±1% ทำให้สามารถปรับโฟกัสของเลนส์ได้ในระดับไมครอน มอเตอร์มีขนาดกะทัดรัดและสามารถติดตั้งเข้ากับโมดูลเลนส์ได้โดยตรง รองรับการหมุนต่อเนื่อง 0-360° และการวางตำแหน่งมุมที่แม่นยำ ด้วยความเร็วในการตอบสนอง ≤0.3ms ตัวเรือนทำจากอะลูมิเนียมอัลลอยด์น้ำหนักเบา ให้การกระจายความร้อนที่ดีเยี่ยม ทำให้สามารถทำงานได้ในระยะยาวโดยไม่มีอุณหภูมิสูงเกินไป เหมาะสำหรับความต้องการในการโฟกัสอัตโนมัติของกล้องอุตสาหกรรม เลนส์รักษาความปลอดภัย และอุปกรณ์อื่นๆ ช่วยเพิ่มความแม่นยำในการถ่ายภาพและความเสถียรในการทำงานอย่างมาก
คุณสมบัติ:
- ชื่อผลิตภัณฑ์: มอเตอร์ขดลวดเสียงแบบหมุน, Rotary Direct Drive VCM, Swing Voice Coil Motor, Arc Voice Coil Motor
- น้ำหนัก: 350g
- หมายเลขรุ่น: VARS0350-060-00A
- ชื่อ: มอเตอร์ขดลวดเสียงแบบหมุน
- ระยะชัก: 60°
- ช่วงความเร็ว: 50-1500 รอบต่อนาที
- ความแม่นยำในการวางตำแหน่ง: ±0.1°
- แรงบิดเอาต์พุต: 3.5 N·m
- แรงดันใช้งาน: 26 VDC
- ระดับการป้องกัน: IP54
- อุณหภูมิในการทำงาน: -10~60℃
พารามิเตอร์ทางเทคนิค:
| พารามิเตอร์ | รายละเอียด |
|---|---|
| ประเภท | มอเตอร์ขดลวดเสียงแบบหมุน (Rotary VCM, Rotary voice coil Actuator) |
| การรับประกัน | 1 ปี |
| ระยะชัก | 60° |
| แรงบิดสูงสุด | 3.5N-m |
| เสียงรบกวน | ต่ำ |
| ความยาว | 169mm |
| ความเร็ว | สูง |
| น้ำหนัก | 350g |
| แรงดันไฟฟ้า | 26V |
| รุ่นผลิตภัณฑ์ | แรงบิดสูงสุด (N-m) |
แรงบิดต่อเนื่อง ที่ 25℃(N-m) |
ระยะชักทั้งหมด องศา (องศา) |
แรงดันไฟฟ้าสูงสุด (V) |
ค่าคงที่ Back EMF (V/m/s) |
น้ำหนักของขดลวด(g) | ความยาว (mm) |
ความกว้าง (mm) |
ความสูง (mm) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |

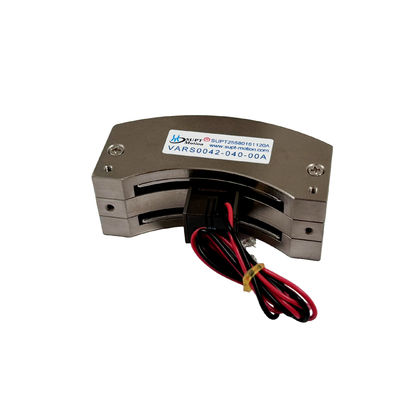

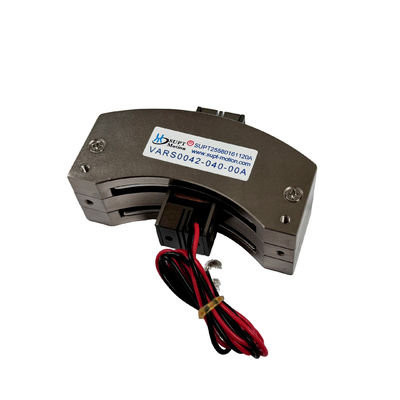

| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |
| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.6 | 60 | 26.3 | 0.4 | 350 | ∮169.6 | ∮169.6 | 63 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ∮240 | 78 |
การใช้งาน:
Rotary Actuators ได้นำเทคโนโลยีของแอคชูเอเตอร์เชิงเส้นสี่เหลี่ยมมาดัดแปลงเพื่อให้ระบบการวางตำแหน่งมุมจำกัดที่มีความละเอียดสูง โดยทั่วไปแล้วมุมการชักจะเกิน 100 องศา และแรงบิดสูงถึง 50 N-m
Rotary Actuators มักถูกนำมาใช้เป็นแอคชูเอเตอร์ตำแหน่งกระจกสำหรับเทคโนโลยีเลเซอร์, แอคชูเอเตอร์วาล์วแบบหมุนและแดมปิ้ง, ระบบวางตำแหน่งแบบหมุน และแอคชูเอเตอร์ควบคุมการบิน ตลาด Rotary Actuators ได้แก่ อุตสาหกรรมเซมิคอนดักเตอร์, ยานยนต์, อุตสาหกรรม และการบินและอวกาศ
