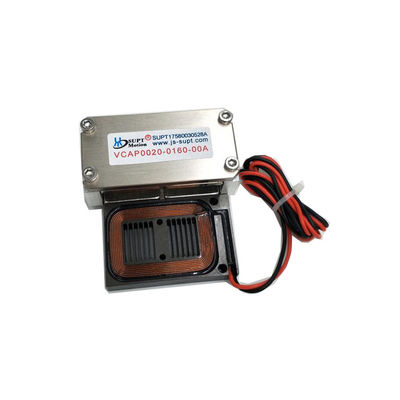

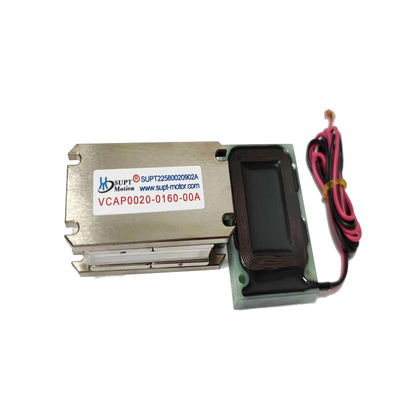

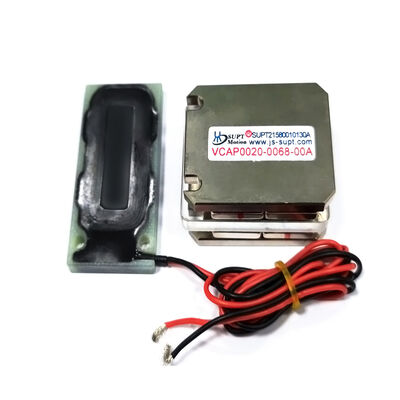

20N Ultra Thin Precision Micro Flat Voice Coil Motor สําหรับอุปกรณ์ทดสอบครึ่งตัวนํา
รายละเอียดสินค้า
| กำลังส่งออก | สูงถึง 500N | รายการ | ไมโครมอเตอร์ไฟฟ้า |
|---|---|---|---|
| ท่าเรือ | เซี่ยงไฮ้ | หมายเลขรุ่น | VCAP0020-0068-00A |
| แรงสูงสุด | 20น | จังหวะทั้งหมด | 6.8มม |
| แรงต่อเนื่อง | 5.3N | แรงดันไฟฟ้าสูงสุด | 8.2V |
| ความยาว (มม.) | 39 | คุณสมบัติการป้องกัน | ปิดล้อมโดยสิ้นเชิง |
| ความเร็ว (รอบต่อนาที) | ความเร็วสูง |
รายละเอียดสินค้า
คําอธิบายสินค้า:
SUPT VCAP0020-0068-00A เป็นมอเตอร์โค้ลเสียงเรียบที่มีประสิทธิภาพสูงที่ออกแบบโดยเฉพาะสําหรับระบบการเคลื่อนไหวความละเอียดที่คอมแพคต์มากที่มีพื้นที่จํากัดมากเครื่องผลักดันที่บางมากนี้ให้แรงผลักดันสูงสุด 20 N และแรงผลักดันต่อเนื่อง 5.5 N ในอุณหภูมิ 25 °C, ด้วยความยาวรวม 6.8 มิลลิเมตร, ตอบโจทย์กับความต้องการของงานการตั้งตําแหน่งที่มีความยาวสั้นและแม่นยําสูงมันสามารถบูรณาการได้อย่างต่อเนื่องกับเครื่องมือเล็กๆเครื่องยนต์สอยเสียงเรียบ ให้การเคลื่อนไหวที่เรียบร้อย ไม่มีการตอบสนองและไม่มีปฏิกิริยา, ทําให้มันเหมาะสมสําหรับการใช้งานที่ต้องการความแม่นยําการตั้งตําแหน่งใต้ไมครอนผลิตภัณฑ์ให้ผลงานที่มั่นคงและมีประสิทธิภาพ แม้กระทั่งในระหว่างการใช้งานระยะยาวขนาดคอมแพคต์ 39 × 50 × 21.5 มิลลิเมตรทําให้การติดตั้งง่ายในพื้นที่ที่แคบ ขณะที่การสร้างที่แข็งแกร่งของมันรับประกันความน่าเชื่อถือสูงและอายุการใช้งานยาวรูปแบบนี้ถูกใช้อย่างแพร่หลายในหุ่นยนต์การประกอบขนาดเล็ก, ระบบ autofocus ของเลนส์, การควบคุมไมโครวาล์ว, ปั๊มวัดแม่นยํา, และอุปกรณ์ทดสอบครึ่งตัวนําขนาดเล็ก
ลักษณะ:
สายโค้ลเสียงชนิดเรียบ สายโค้ลยนต์มีน้ําหนักเบา มีเวลาตอบสนองสั้นและความถี่สูง สายโค้ลสั้นและโครงสร้างคอมแพคต์
การเดินทางและสมดุลความสูง: การออกแบบการเดินทางขนาดกลาง 16 มม. กับความสูงเพียง 22.5 มม. ทําให้สามารถเคลื่อนไหวได้ในระยะเวลาที่ยาวนานในพื้นที่จํากัด
ความเหมาะสมกับความดันต่ํา: ออกแบบมาเพื่อความดันสูงสุด 27.6V, มันเข้ากันได้กับระบบประปาพลังงานอุตสาหกรรมหลัก และไม่ต้องการโมดูลเพิ่มเติม
ความเหมาะสมในมิติ: ด้วยสัดส่วนความยาวถึงความกว้าง 59 × 50 มม. มันเหมาะสําหรับการติดตั้งแบบ array บนแพลตฟอร์มแกน XY ทําให้การวางแผนอุปกรณ์ง่ายขึ้น
ปริมาตรสินค้า:
| รูปแบบสินค้า | พลังสูงสุด (N) |
พลังต่อเนื่อง ที่ 25°C ((N) |
ภาพรวม (mm) |
ความดันสูงสุด (V) |
สถานที่ EMF กลับ (V/m/s) |
ความยาว (mm) |
ความกว้าง (mm) |
ความสูง (mm) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
VCAP0020-0068-00A:
| ปริมาตร | ค่า | ปริมาตร | ค่า |
| รุ่น | VCAP0020-0068-00A | ความแรงกระตุ้นสูงสุด | 20N |
| การผลักดันต่อเนื่อง (25°C) | 5.5N | รวมการกระแทก | 6.8 มิลลิเมตร |
| ความดันสูงสุด | 8.2V | คอนสแตนตี้ EMF กลับ | 4.4V/m/s |
| ความยาว | 39 มม. | ความกว้าง | 50 มม. |
| ความสูง | 21.5 มม. | อุณหภูมิการทํางาน | -10 ~ 60 °C |
การใช้งาน:
| การใช้งานหลักของมอเตอร์กลมเสียง: |
| 1.อุตสาหกรรมครึ่งตัว: การเชื่อมต่อสายไฟ, การตัด, การเจาะ, ระบบขนส่ง, การปั่น, โรบอติกส์ |
| 2.การทํางานของวาล์วในสนาม: วัลล์ววัดชนิด ระบบทดสอบความดัน ระบบฉีดเคมีของวาล์วปนูเมติก. |
| 3อุตสาหกรรมเครื่องจักรขนาดเล็ก: ระบบอาหาร, การเจาะขนาดเล็ก, การตีพิมพ์ความแม่นยํา |
| 4ระบบสั่น: โต๊ะสั่น, พลาตฟอร์มสั่น |
| 5สาขาแพทย์: ระบบฉีดไมโครอุปกรณ์ทางเดินหายใจ อุปกรณ์การทดสอบ |
| 6.เทคโนโลยีการบิน ระบบควบคุมการบิน ระบบการตอบสนองจากนักบิน |
| 7สาขาใช้งานทางการค้า: คอมพิวเตอร์ปั๊มเย็นกล้องขนาดเล็กออโต้ ระบบสมาธิ |
|
8อุตสาหกรรมอัตโนมัติ: อุปกรณ์เลเซอร์ เครื่องฉีดยา เครื่องทดสอบ เครื่องจักรเยื่อ |
การตั้งเป้าของเลนส์ในอุปกรณ์ตรวจสอบแบบไมโครโอปติกส์.
สถานีสํารวจไมโครสําหรับชิปครึ่งตัวนํา.
ระบบขับเคลื่อนสําหรับวาล์วปั๊มขนาดเล็กทางการแพทย์.
หุ่นยนต์ประกอบเล็กๆ สําหรับส่วนประกอบอิเล็กทรอนิกส์.
