6.8 มม มอเตอร์โค้ลเสียงแบน ultra thin ที่มีความแม่นยําสูง สําหรับอุปกรณ์การแพทย์
| สถานที่กำเนิด | มณฑลเจียงซูประเทศจีน |
|---|---|
| ชื่อแบรนด์ | SUPT MOTION |
| ได้รับการรับรอง | ISO9001-2000,CE |
| หมายเลขรุ่น | ซีรีส์ VCAP |
| จำนวนสั่งซื้อขั้นต่ำ | ≥1 |
| ราคา | $107-$300 |
| รายละเอียดการบรรจุ | บรรจุภัณฑ์กล่อง ฯลฯ |
| เวลาการส่งมอบ | 1-5 ผลิตภัณฑ์ 5-7 วันจัดส่ง ตัวอย่าง 3-5 วัน จำนวนมากที่จะเจรจา |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | สัมภาษณ์ |
รายละเอียดสินค้า
| อุณหภูมิในการทำงาน | กว้าง | ชื่อสินค้า | ลิเนียร์วอยซ์คอยล์แอคชูเอเตอร์ |
|---|---|---|---|
| ความยาวจังหวะ | 6.8มม | ขนาด | กะทัดรัด |
| พิมพ์ | มอเตอร์วอยซ์คอยล์ชนิดแบน | ความแม่นยำของตำแหน่ง | สูง |
| รุ่นสินค้า | VCAP0020-0068-00A | แรงดันไฟฟ้า | 8.2V |
| แรงสูงสุด | 20น | คุณสมบัติการป้องกัน | ปิดล้อมโดยสิ้นเชิง |
รายละเอียดสินค้า
คำอธิบายผลิตภัณฑ์:
VCAP0020-0068-00A ของ SUPT เป็นมอเตอร์ขดลวดเสียงแบบแบนพิเศษขนาดกะทัดรัดพิเศษ ออกแบบมาโดยเฉพาะสำหรับอุปกรณ์ทางการแพทย์ เครื่องมือพกพา และระบบจุลภาคไฟฟ้าเครื่องกล (MEMS) ผลิตภัณฑ์นี้มีขนาดกะทัดรัดพิเศษเพียง 39 × 50 × 21.5 มม. ให้แรงขับสูงสุด 20 N แรงขับต่อเนื่อง 5.5 N และระยะชัก 6.8 มม. ด้วยความหนาเพียง 21.5 มม. มอเตอร์ขดลวดเสียงแบบแบนนี้จึงเหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการพื้นที่จำกัด เช่น เครื่องมือผ่าตัดแบบรุกรานน้อยที่สุด อุปกรณ์วินิจฉัยแบบพกพา ปั๊มขนาดเล็ก และอุปกรณ์กลไกสวมใส่ที่แม่นยำ ผลิตโดยใช้วัสดุที่เข้ากันได้ทางชีวภาพและส่วนประกอบที่มีความแม่นยำสูง ให้การเคลื่อนไหวที่ราบรื่น เงียบ และเสถียร โดยไม่มีการคลอนและมีความสามารถในการทำซ้ำที่ยอดเยี่ยม ด้วยแรงดันไฟฟ้าสูงสุดในการทำงาน 8.2 V มอเตอร์ขดลวดเสียงแบบแบนนี้มีการใช้พลังงานต่ำ การสร้างความร้อนต่ำ และอายุการใช้งานยาวนาน ด้วยค่าคงที่ Back-EMF ที่ 4.4 V/m/s มอเตอร์ช่วยให้ควบคุมการเคลื่อนไหวได้อย่างแม่นยำและตอบสนองได้ดี มอเตอร์ขดลวดเสียงแบบแบนนี้ได้รับความไว้วางใจอย่างกว้างขวางในหุ่นยนต์ทางการแพทย์ อุปกรณ์แสงสว่างแบบพกพา การควบคุมวาล์วขนาดเล็ก ระบบส่งมอบอุปกรณ์ทางการแพทย์ที่แม่นยำ และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคขนาดเล็ก เป็นโซลูชันที่ดีที่สุดสำหรับการเคลื่อนไหวระดับไมโครที่แม่นยำในการออกแบบที่บางเฉียบ
คุณสมบัติ:
- ระบบขับเคลื่อนขดลวดเสียงเชิงเส้น, มอเตอร์ขดลวดเสียงทางการแพทย์, แอคทูเอเตอร์บางพิเศษ, มอเตอร์อุปกรณ์ผ่าตัดขนาดเล็ก
- กลไกขับเคลื่อนขดลวดเสียง
- อินพุตแรงดันไฟฟ้า 8.2V
- ระยะชัก 6.8 มม.
- อายุการใช้งานยาวนาน
- แรงสูง
พารามิเตอร์ทางเทคนิค:
| รุ่นผลิตภัณฑ์ | แรงขับสูงสุด (N) |
แรงขับต่อเนื่อง ที่ 25°C (N) |
ระยะชักทั้งหมด (มม.) |
แรงดันไฟฟ้าสูงสุด (V) |
ค่าคงที่ Back EMF (V/m/s) |
ความยาว (มม.) |
ความกว้าง (มม.) |
ความสูง (มม.) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0020-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |

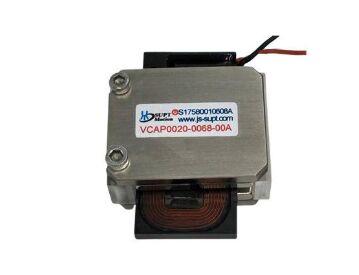

VCAP0020-0068-00A:
| พารามิเตอร์ | ค่า | พารามิเตอร์ | ค่า |
| รุ่น | VCAP0020-0068-00A | แรงขับสูงสุด | 20N |
| แรงขับต่อเนื่อง (25°C) | 5.5N | ระยะชักทั้งหมด | 6.8 มม. |
| แรงดันไฟฟ้าสูงสุด | 8.2V | ค่าคงที่ Back-EMF | 4.4V/m/s |
| ความยาว | 39 มม. | ความกว้าง | 50 มม. |
| ความสูง | 21.5 มม. | น้ำหนัก | 2.9 กก. |
การใช้งาน:
การใช้งานทั่วไป:
1. เครื่องใช้ไฟฟ้าสำหรับผู้บริโภค: ระบบออโต้โฟกัสและระบบป้องกันภาพสั่นไหว (OIS) สำหรับกล้องสมาร์ทโฟน ช่วยให้เคลื่อนที่แบบสลับไปมาความถี่สูงภายในพื้นที่ขนาดกะทัดรัดพิเศษ เลนส์ปริทรรศน์บางชนิดยังใช้ VCM แบบแบนด้วย
2. อุปกรณ์เซมิคอนดักเตอร์: แท่นวางแกน XY ที่แม่นยำ สถานีโพรบ และเครื่องจักรเชื่อมชิป ต้องการการทำงานระยะชักสั้น ความเร็วสูง พร้อมการสั่นสะเทือนต่ำ
3. การวัดความแม่นยำ / ทัศนศาสตร์: กระจกความเร็วสูง แท่นสั่น และการสแกนด้วยเลเซอร์ ต้องการการตอบสนองความถี่สูงและการวางตำแหน่งที่แม่นยำสูง
4. อุปกรณ์ทางการแพทย์: หุ่นยนต์ผ่าตัดแบบรุกรานน้อยที่สุด และแอคทูเอเตอร์วาล์วขนาดเล็ก สร้างสมดุลระหว่างขนาดกะทัดรัดกับการตอบสนองที่รวดเร็ว
