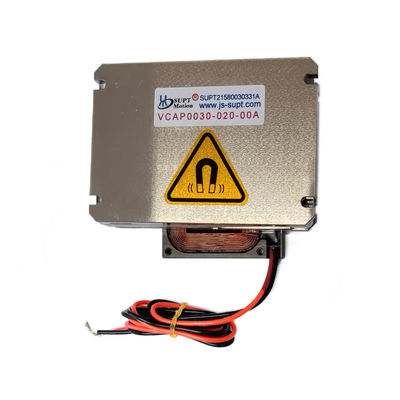

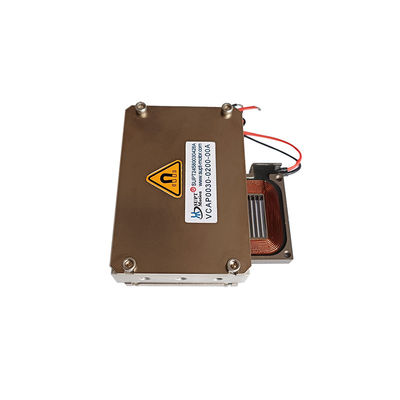

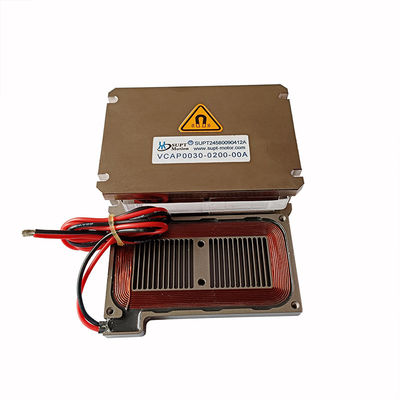

มอเตอร์คอยล์เสียงแบนแบบจังหวะยาวแรงสูงสำหรับการประกอบที่แม่นยำ
รายละเอียดสินค้า
| ระดับเสียงรบกวน | ต่ำ | การรับประกัน | 3เดือน-1ปี |
|---|---|---|---|
| แรงสูงสุด | 30น | แรงดันไฟฟ้า | 24.3V |
| รุ่นสินค้า | VCAP0020-0068-00A | วัสดุที่อยู่อาศัย | อลูมิเนียม |
| พิมพ์ | ไมโครมอเตอร์ | จังหวะ | 20มม |
| ความยาวจังหวะ | 80มม |
รายละเอียดสินค้า
คำอธิบายผลิตภัณฑ์:
SUPT VCAP0075-0180-00A เป็นมอเตอร์ขดลวดเสียงแบบแบนประสิทธิภาพสูงที่ออกแบบมาสำหรับงานระบบอัตโนมัติในอุตสาหกรรมที่ต้องการแรงขับสูงและระยะชักยาว ให้แรงขับสูงสุด 30 N แรงขับต่อเนื่อง 12.3 N และระยะชัก 20 มม. เหมาะอย่างยิ่งสำหรับการใช้งาน เช่น การประกอบชิ้นส่วนที่แม่นยำ การกด การจัดตำแหน่ง และการจัดการวัสดุ โครงสร้างที่แข็งแรงและกะทัดรัดให้ความแข็งแกร่งสูง การสั่นสะเทือนต่ำ และประสิทธิภาพที่เสถียรภายใต้ภาระงานหนัก ด้วยการออกแบบวงจรแม่เหล็กที่มีประสิทธิภาพ มอเตอร์ขดลวดเสียงแบบแบนนี้ให้แรงขับที่ราบรื่น การตอบสนองที่รวดเร็ว และไม่มีผลกระทบจากการกระตุก รองรับการควบคุมแบบวงปิดที่มีความแม่นยำสูง ด้วยแรงดันไฟฟ้าสูงสุด 24.3V และค่าคงที่แบ็คอีเอ็มเอฟ 10.5 V/m/s จึงให้ประสิทธิภาพพลังงานที่ยอดเยี่ยมและประสิทธิภาพที่เสถียร การออกแบบการกระจายความร้อนขั้นสูงช่วยให้มั่นใจได้ว่าความร้อนต่ำและการทำงานที่เชื่อถือได้ในระยะยาว มอเตอร์ขดลวดเสียงแบบแบนนี้มีการใช้งานอย่างแพร่หลายในการประกอบอิเล็กทรอนิกส์ 3C การผลิตชิ้นส่วนยานยนต์ ระบบปั๊มขึ้นรูปที่แม่นยำ การบรรจุภัณฑ์สารกึ่งตัวนำ และสายการผลิตจอแบน ผสมผสานแรงขับสูง ระยะชักยาว และความน่าเชื่อถือสูงเพื่อตอบสนองความต้องการของระบบอัตโนมัติในอุตสาหกรรมสมัยใหม่
คุณสมบัติ:
วงจรแม่เหล็กและช่องว่างอากาศ: ให้ความสำคัญกับโครงสร้างแบบหลายขั้นตอนสองด้านหรือแบบดิฟเฟนเชียลเพื่อเพิ่มประสิทธิภาพแกนแม่เหล็กและลดฟลักซ์กระแสตกค้าง ช่องว่างอากาศต้องสมดุลระหว่างความหนาแน่นฟลักซ์แม่เหล็กและความคลาดเคลื่อนในการผลิต
การปรับแต่งขดลวด: ค่าความเหนี่ยวนำต่ำและความต้านทานต่ำเพื่อปรับปรุงประสิทธิภาพแบบไดนามิก ขนาดลวดและจำนวนรอบควรตรงกับแรงขับและการใช้พลังงาน
กลไกนำทาง: บานพับที่ยืดหยุ่นเหมาะสำหรับการเคลื่อนที่น้อยที่สุดและการทำงานที่ไม่มีแรงเสียดทาน ตลับลูกปืนเชิงเส้นเหมาะสำหรับระยะชักที่ยาวขึ้นเล็กน้อย ซึ่งต้องควบคุมแรงเสียดทานและแรงด้านข้าง
พารามิเตอร์ผลิตภัณฑ์:
| รุ่นผลิตภัณฑ์ | แรงขับสูงสุด (N) |
แรงขับต่อเนื่อง ที่ 25℃(N) |
ระยะชักทั้งหมด (มม.) |
แรงดันไฟฟ้าสูงสุด (V) |
ค่าคงที่แบ็คอีเอ็มเอฟ (V/m/s) |
ความยาว (มม.) |
ความกว้าง (มม.) |
ความสูง (มม.) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
| VCAP0030-0200-00A |
| พารามิเตอร์ | ค่า | พารามิเตอร์ | ค่า |
| รุ่น | VCAP0030-0200-00A | แรงขับสูงสุด | 30N |
| แรงขับต่อเนื่อง (25°C) | 5.512.3 | ระยะชักทั้งหมด | 20 มม. |
| แรงดันไฟฟ้าสูงสุด | 24.3V | ค่าคงที่แบ็คอีเอ็มเอฟ | 10.5V/m/s |
| ความยาว | 80 มม. | ความกว้าง | 74 มม. |
| ความสูง | 25 มม. | ระดับการป้องกัน | IP54 |
การใช้งาน:
| การใช้งานหลักของมอเตอร์ขดลวดเสียง: |
| 1. อุตสาหกรรมสารกึ่งตัวนำ: ระบบเดินสาย, การตัด, การเจาะ, ระบบขนส่ง, การเชื่อม, หุ่นยนต์ |
| 2. การทำงานของวาล์วในสนาม: วาล์ววัดประเภท, ระบบทดสอบแรงดัน, ระบบฉีดสารเคมีวาล์วแบบนิวแมติก. |
| 3. อุตสาหกรรมเครื่องจักรขนาดเล็ก: ระบบป้อน, การเจาะขนาดเล็ก, การปั๊มขึ้นรูปที่แม่นยำ |
| 4. ระบบสั่นสะเทือน: โต๊ะสั่น, แพลตฟอร์มสั่น |
| 5. การแพทย์: ระบบฉีดขนาดเล็ก, อุปกรณ์ช่วยหายใจ, อุปกรณ์ทดสอบ |
| 6. เทคโนโลยีการบิน: ระบบควบคุมการบิน, ระบบป้อนกลับนักบิน |
| 7. การใช้งานเชิงพาณิชย์: ปั๊มระบายความร้อนคอมพิวเตอร์, ระบบโฟกัสอัตโนมัติของกล้องขนาดเล็ก 8. อุตสาหกรรมระบบอัตโนมัติ: อุปกรณ์เลเซอร์, เครื่องจ่าย, อุปกรณ์ทดสอบ, เครื่องจักรสิ่งทอ |
| 1. อุปกรณ์ปั๊มขึ้นรูปโลหะที่แม่นยำ |
2. เครื่องประกอบชิ้นส่วนยานยนต์ที่แม่นยำ
3. ระบบสอบเทียบเซ็นเซอร์ที่แม่นยำ
4. สายการประกอบอัตโนมัติขนาดเล็ก
