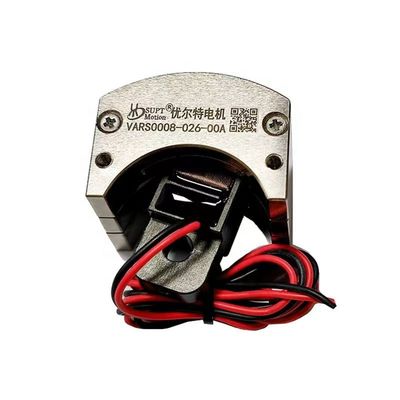

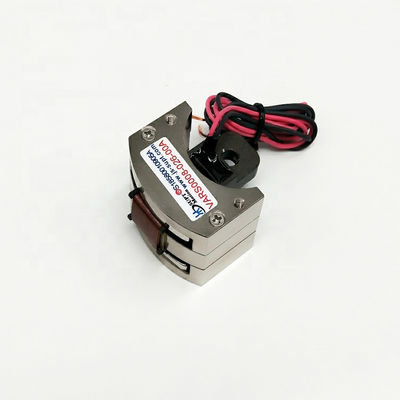

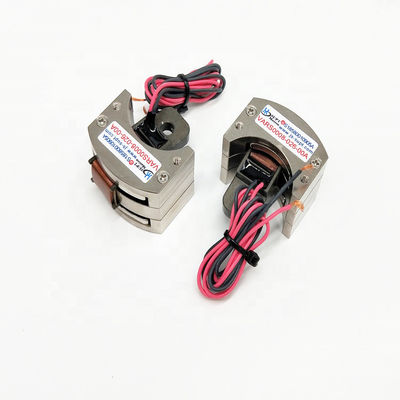

VARS0008 มอเตอร์ขดลวดเสียงแบบหมุนขนาดเล็ก ตอบสนองเร็ว ไม่มีอาการคลอน 26 องศา

ภาพรวมผลิตภัณฑ์

มอเตอร์ขดลวดเสียงแบบหมุน VARS0008-026-00A เป็นแอคทูเอเตอร์ขดลวดเสียงแบบสวิงที่พัฒนาโดย SUPT MOTION สำหรับการวางตำแหน่งมุมจำกัดที่แม่นยำ ที่อุณหภูมิ 25 °C มีระยะชักรวม 26 องศา แรงบิดสูงสุด 0.08 N·m แรงบิดต่อเนื่อง 0.05 N·m และแรงดันไฟฟ้าขับสูงสุด 6.4 V.
มีน้ำหนักเพียง 11.7 กรัม ด้วยขนาดโดยรวม 35 × 39.8 × 36.1 มิลลิเมตร จึงเป็นหนึ่งในแอคทูเอเตอร์แบบหมุนที่กะทัดรัดที่สุดในซีรีส์ VARS เนื่องจากขดลวดเคลื่อนที่โดยตรงภายในสนามแม่เหล็ก จึงไม่ต้องใช้เฟือง สายพาน หรือแปรง มอเตอร์ขดลวดเสียงแบบหมุนนี้จึงตอบสนองต่อกระแสขับได้เกือบจะทันทีและทำงานโดยไม่มีการคลอน.
การออกแบบขนาดเล็กนี้เหมาะสำหรับการใช้งานที่มอเตอร์เซอร์โวแบบดั้งเดิมไม่สามารถติดตั้งได้ เช่น โมดูลออปติคัล การวางตำแหน่งกระจก และระบบวาล์วขนาดเล็ก แอคทูเอเตอร์มีอายุการใช้งานที่กำหนดไว้ที่ 10,000 ชั่วโมง และไม่ต้องหล่อลื่นหรือบำรุงรักษาตามระยะเวลา.

โซลูชัน

ส่วนประกอบการเคลื่อนที่แบบหมุนแบบดั้งเดิม เช่น มอเตอร์ DC แบบมีเฟืองและมอเตอร์สเต็ป ประสบปัญหาต่างๆ เช่น การคลอน แรงบิดจากการสะดุด แรงเสียดทาน และการตอบสนองที่ช้า ซึ่งจำกัดความแม่นยำในการวางตำแหน่งและประสิทธิภาพแบบไดนามิกในการใช้งานความถี่สูง VARS0008-026-00A แก้ไขปัญหาเหล่านี้โดยใช้สถาปัตยกรรมขดลวดเสียงแบบสั่นแบบขับตรง.
แรงบิดเอาต์พุตเป็นสัดส่วนกับกระแสขับ ทำให้สามารถควบคุมแรงได้อย่างเป็นเส้นตรงและทำซ้ำได้ ในขณะเดียวกัน มวลเคลื่อนที่ที่ต่ำมากช่วยให้มั่นใจได้ถึงอัตราเร่งสูงและเวลาตอบสนองระดับมิลลิวินาที ด้วยส่วนประกอบการส่งกำลังทางกลที่ไม่มีเลย การคลอนเป็นศูนย์และแรงบิดจากการสะดุดเป็นศูนย์จึงเป็นคุณสมบัติโดยธรรมชาติของการออกแบบนี้ และความละเอียดตำแหน่งสุดท้ายจะถูกจำกัดโดยเซ็นเซอร์ป้อนกลับเท่านั้น มอเตอร์สามารถสั่นแบบสองทิศทางต่อเนื่องความถี่สูง ทำให้เหมาะสำหรับงานสั่น การสแกน และการหน่วงแบบแอคทีฟ.
โครงสร้างที่กะทัดรัดช่วยให้รวมเข้ากับผลิตภัณฑ์ที่มีพื้นที่จำกัดได้ง่าย ในขณะที่ขดลวดที่มีค่าความเหนี่ยวนำต่ำช่วยให้วงจรอิเล็กทรอนิกส์ขับเคลื่อนสามารถปรับกระแสได้อย่างรวดเร็ว ส่งผลให้การเคลื่อนที่ราบรื่นและปราศจากการสั่นสะเทือน ดังนั้น วิศวกรจึงสามารถสร้างลูปการวางตำแหน่งที่มีความแม่นยำสูงและช่วงไดนามิกสูงได้โดยใช้เพียงเครื่องขยายกระแสอย่างง่ายและเซ็นเซอร์ตำแหน่ง เมื่อเทียบกับการรวมมอเตอร์และเฟืองแบบดั้งเดิม โซลูชันนี้ช่วยลดต้นทุนระบบ ลดเวลาในการพัฒนา และปรับปรุงความน่าเชื่อถือ.

ข้อมูลจำเพาะ

การใช้งาน

การใช้งานทั่วไป ได้แก่ แอคทูเอเตอร์วางตำแหน่งกระจกสำหรับเทคโนโลยีเลเซอร์ ระบบสแกนออปติคัลและระบบบังคับลำแสง แอคทูเอเตอร์วาล์วแบบหมุนและแดมปิ้ง โต๊ะวางตำแหน่งแบบหมุน และแอคทูเอเตอร์ควบคุมการบิน มอเตอร์นี้ใช้กันอย่างแพร่หลายในอุตสาหกรรมเซมิคอนดักเตอร์ ยานยนต์ อุตสาหกรรม และการบินและอวกาศ รวมถึงเครื่องมือทางการแพทย์และระบบอัตโนมัติในห้องปฏิบัติการ ขนาดเล็กและการตอบสนองที่รวดเร็วทำให้เป็นตัวเลือกที่ยอดเยี่ยมสำหรับการรักษาเสถียรภาพกิมบอลกล้องขนาดเล็ก การวางตำแหน่งสวิตช์ออปติคัล การปรับหัวพิมพ์ และกลไกใดๆ ที่ต้องการการเคลื่อนที่เชิงมุมที่รวดเร็ว ปราศจากการคลอน ในพื้นที่ขนาดเล็ก มีระยะชัก แรงดันไฟฟ้าขับ และขนาดการติดตั้งที่ปรับแต่งได้สำหรับโครงการ OEM.

คำถามที่พบบ่อย

คำถามที่ 1: ระยะชักรวมของมอเตอร์ขดลวดเสียงแบบหมุนนี้คือเท่าใด

VARS0008-026-00A ให้ระยะชักรวม 26 องศา มุมชักสามารถปรับแต่งได้ตามความต้องการของแอปพลิเคชัน

คำถามที่ 2: ทำไมมอเตอร์นี้จึงมีการคลอนเป็นศูนย์

มอเตอร์ใช้โครงสร้างขับตรง ขดลวดเคลื่อนที่โดยตรงในสนามแม่เหล็กโดยไม่มีเฟืองหรือชิ้นส่วนส่งกำลัง จึงขจัดปัญหาการคลอนทางกลและการสะดุดออกไปได้อย่างสมบูรณ์

คำถามที่ 3: อายุการใช้งานของมอเตอร์คือเท่าใด

อายุการใช้งานที่กำหนดไว้คือ 10,000 ชั่วโมงภายใต้สภาวะการทำงานปกติ ไม่มีแปรงหรือส่วนประกอบส่งกำลังที่สึกหรอให้ต้องเปลี่ยน

คำถามที่ 4: ปริมาณการสั่งซื้อขั้นต่ำและระยะเวลาในการจัดส่งคือเท่าใด

ปริมาณการสั่งซื้อขั้นต่ำคือ 1 ชิ้น คำสั่งซื้อตัวอย่างจะถูกจัดส่งภายใน 3 ถึง 5 วันทำการ และการผลิตจำนวนมากใช้เวลา 15 ถึง 25 วัน

คำถามที่ 5: สามารถปรับแต่งมอเตอร์สำหรับผลิตภัณฑ์ของฉันได้หรือไม่

ใช่ มุมชัก แรงดันไฟฟ้าขับ ความต้านทานขดลวด ความยาวสายเคเบิล และขนาดการติดตั้ง สามารถปรับแต่งได้ทั้งหมดสำหรับโครงการ OEM โปรดระบุรายละเอียดแอปพลิเคชันของคุณเพื่อรับโซลูชันที่ปรับแต่งได้
