VARS0017 90 องศา Rotary Voice Coil Motor การตอบสนองอย่างรวดเร็ว ไม่มีการตอบสนอง

ภาพรวมผลิตภัณฑ์

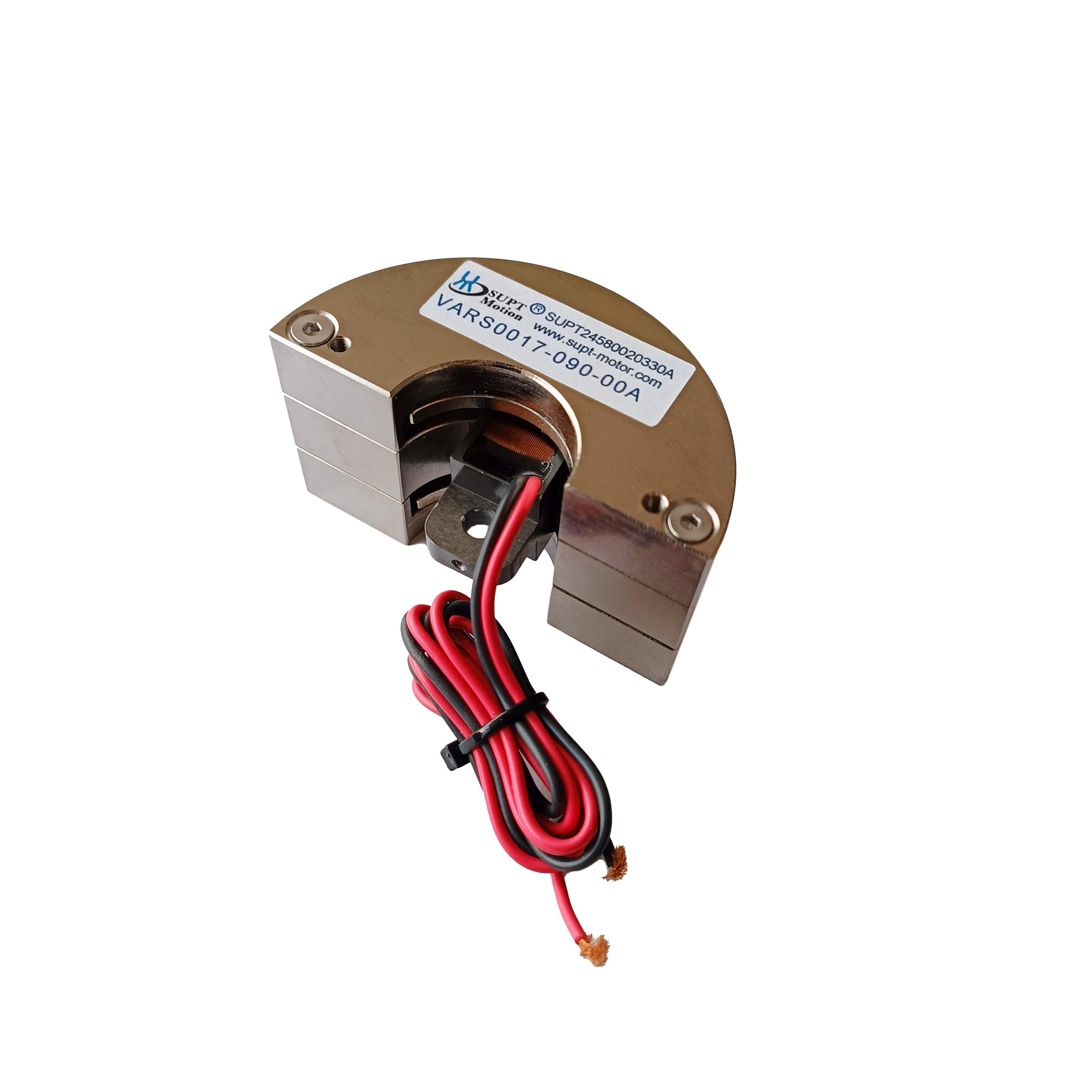

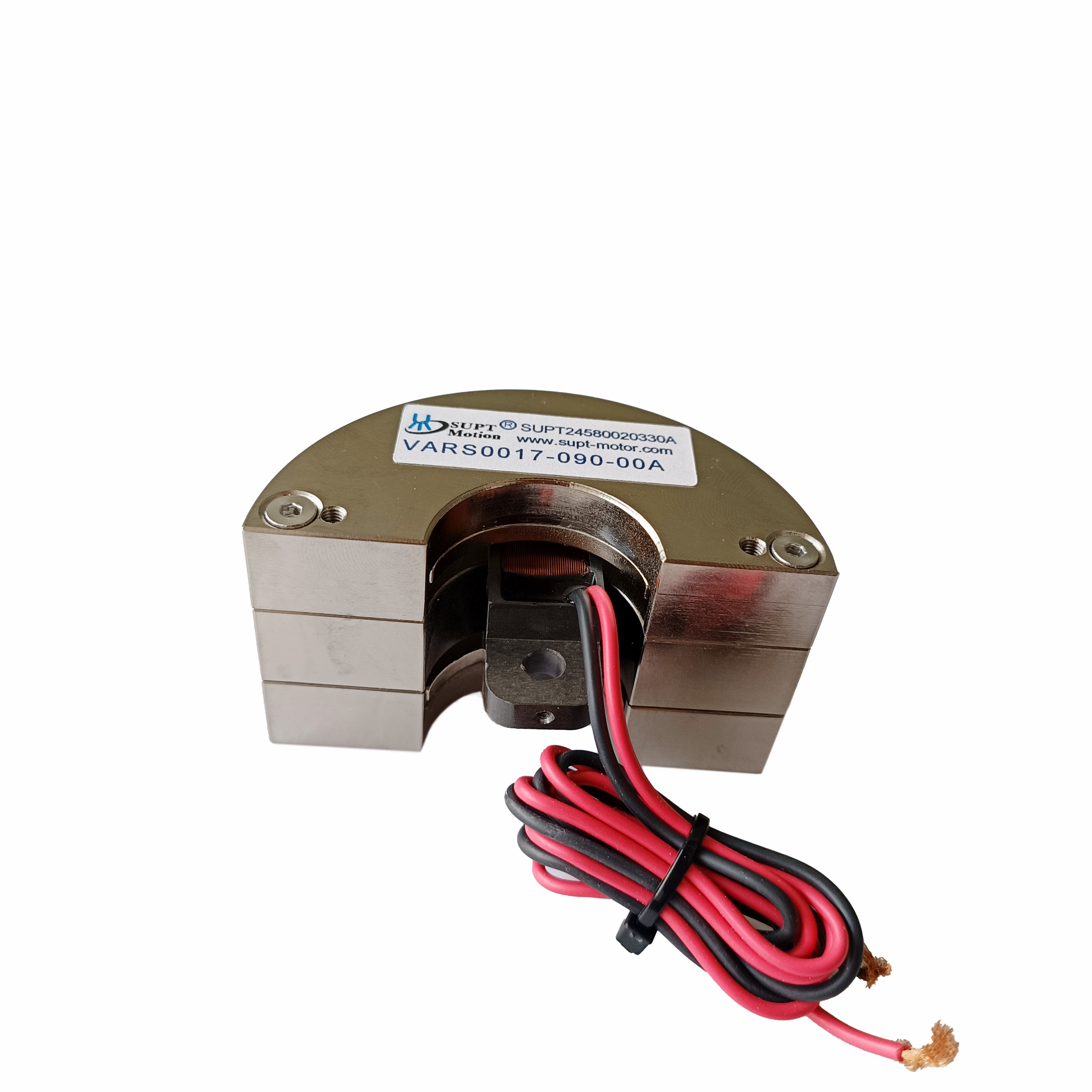

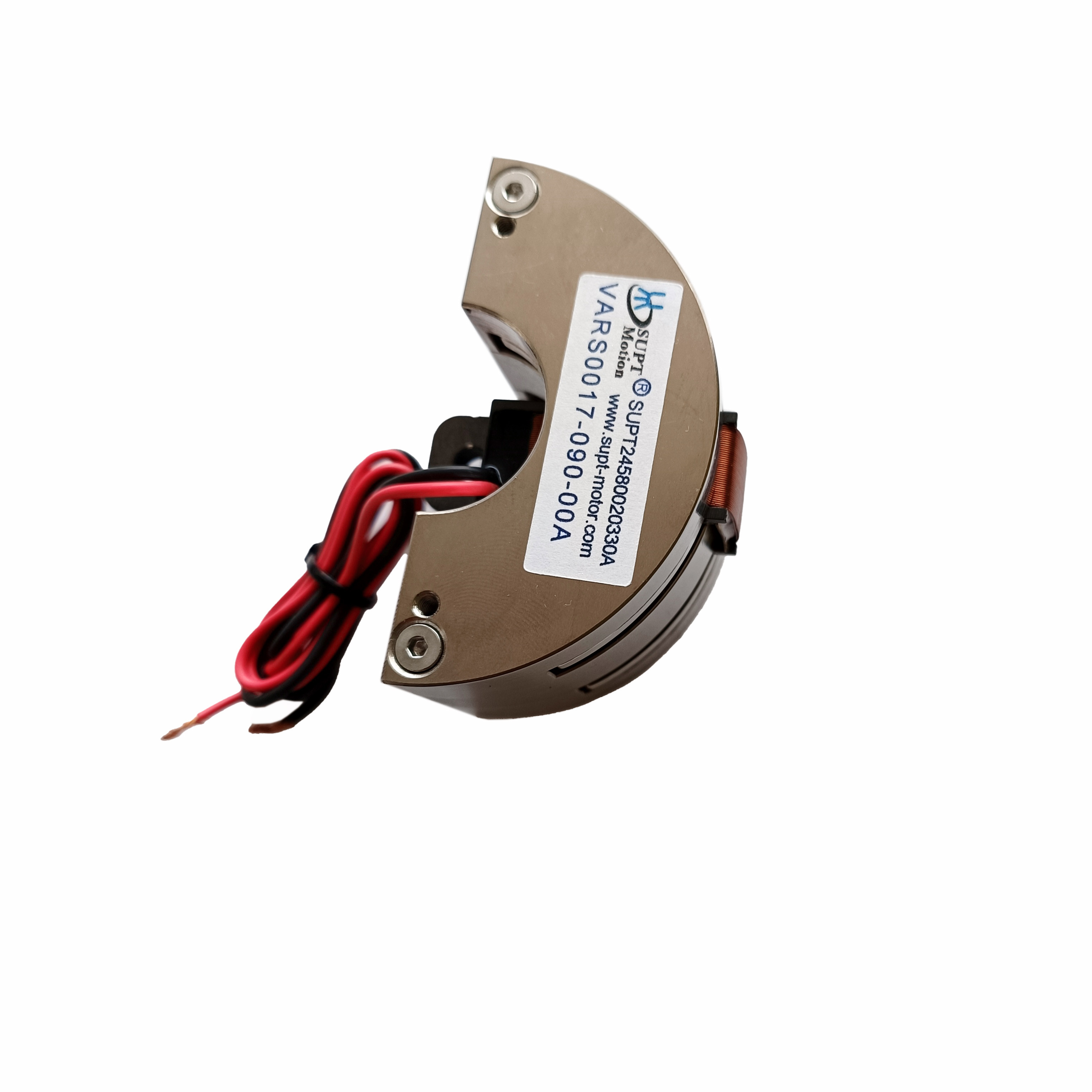

VARS0017-090-00A คือมอเตอร์ขดลวดเสียงแบบหมุน 90 องศาในซีรีส์ SUPT MOTION VARS ซึ่งออกแบบมาโดยเฉพาะสำหรับการวางตำแหน่งมุมกว้างและมุมจำกัด โดยมีคุณสมบัติการตอบสนองที่รวดเร็วและไม่มีการคลอน ที่อุณหภูมิ 25 °C มอเตอร์ขดลวดเสียงแบบหมุนนี้ ขับเคลื่อนด้วยแรงดันไฟฟ้าสูงสุด 11.1 V ให้แรงบิดสูงสุด 0.17 N·m และแรงบิดต่อเนื่อง 0.1 N·m ตลอดช่วงการเคลื่อนที่เต็ม 90 องศา ขดลวดเสียงมีน้ำหนักเพียง 17.8 กรัม และตัวเรือนมอเตอร์มีขนาด 70 × 41.5 × 39 มม. การออกแบบขดลวดเสียงแบบสั่นจะแปลงกระแสไฟฟ้าขับเคลื่อนเป็นแรงบิดในการหมุนโดยตรง ให้ความสามารถในการสั่นความถี่สูงและการเคลื่อนที่ที่ราบรื่นเป็นพิเศษโดยไม่จำเป็นต้องใช้เฟือง แปรง หรือระบบส่งกำลังเชิงกล ทำให้แอคทูเอเตอร์นี้เหมาะอย่างยิ่งสำหรับกระจกสแกน สวิตช์หมุน การควบคุมวาล์ว และการใช้งานอื่นๆ ที่ต้องการการผสมผสานระหว่างการเคลื่อนที่เชิงมุมขนาดใหญ่และการวางตำแหน่งที่แม่นยำและทำซ้ำได้ ด้วยอายุการใช้งาน 10,000 ชั่วโมง โครงสร้างโลหะผสมอลูมิเนียม และไม่ต้องบำรุงรักษา VARS0017-090-00A จึงเป็นทางเลือกที่เชื่อถือได้แทนมอเตอร์สเต็ปเปอร์และระบบเซอร์โวแบบมีเฟือง

โซลูชัน

งานวางตำแหน่งมุมกว้างมักจะทำได้โดยใช้มอเตอร์สเต็ปเปอร์หรือระบบขับเคลื่อนด้วยเฟือง แต่สิ่งเหล่านี้อาจนำไปสู่ปัญหาต่างๆ เช่น การคลอน เสียงดัง การสั่นพ้อง และข้อผิดพลาดในการวางตำแหน่งสะสม VARS0017-090-00A นำเสนอโซลูชันแบบขับตรงที่ไม่มีการคลอน ด้วยระยะการเคลื่อนที่สูงสุด 90 องศา เนื่องจากแรงบิดเป็นสัดส่วนกับกระแสไฟฟ้า มอเตอร์ขดลวดเสียงแบบสวิงนี้จึงช่วยให้ควบคุมเชิงเส้นได้ และสามารถขับเคลื่อนในโหมดแรงแบบวงเปิดอย่างง่าย หรือทำงานในโหมดตำแหน่งแบบวงปิดร่วมกับเอ็นโค้ดเดอร์หรือเซ็นเซอร์ฮอลล์ ชุดขดลวดน้ำหนักเบารองรับการเคลื่อนที่แบบสองทิศทางความถี่สูง ซึ่งมีความสำคัญอย่างยิ่งสำหรับการสแกน การสั่น และการใช้งานการหน่วงแบบไดนามิก การไม่มีการคลอนช่วยให้มั่นใจได้ว่ามุมเอาต์พุตจะคงที่สำหรับคำสั่งที่กำหนด ซึ่งจะช่วยปรับปรุงความสามารถในการทำซ้ำและลดเวลาในการตั้งค่า การออกแบบแบบไร้เฟืองยังช่วยขจัดความจำเป็นในการหล่อลื่นและการสึกหรอของเฟือง ซึ่งช่วยลดต้นทุนรวมในการเป็นเจ้าของ ผู้ออกแบบระบบจะได้รับประโยชน์จากแอคทูเอเตอร์ขนาดกะทัดรัด ติดตั้งและควบคุมง่าย ซึ่งพร้อมสำหรับการผลิตจำนวนมาก มอเตอร์ขดลวดเสียงแบบสวิงสามารถทำงานได้อย่างต่อเนื่องที่แรงบิดที่กำหนด และเป็นครั้งคราวที่แรงบิดสูงสุด ทำให้ผู้ออกแบบมีช่วงการทำงานที่กว้างสำหรับรอบการทำงานที่ต้องการ

ข้อมูลจำเพาะ

การใช้งาน

ระยะการเคลื่อนที่ 90 องศาทำให้แอคทูเอเตอร์นี้เหมาะอย่างยิ่งสำหรับการควบคุมวาล์วแบบหมุน แอคทูเอเตอร์หน่วง การวางตำแหน่งกระจกสำหรับเทคโนโลยีเลเซอร์ ระบบวางตำแหน่งแบบหมุน และแอคทูเอเตอร์ควบคุมการบิน ถูกนำไปใช้ในอุตสาหกรรมเซมิคอนดักเตอร์ ยานยนต์ อุตสาหกรรม และการบินและอวกาศ และในอุปกรณ์ทดสอบและวัดที่ต้องการการวางตำแหน่งเชิงมุมที่รวดเร็วและแม่นยำ การใช้งานทั่วไป ได้แก่ การหมุนสวิตช์ออปติคัล การจัดแนวเสาอากาศ การปรับวาล์วของเหลว การวางตำแหน่งป้อมปืนกล้อง และกลไกการตอบสนองแบบสัมผัส การตอบสนองความถี่สูงยังรองรับการยกเลิกการสั่นแบบแอคทีฟและการใช้งานสแกน มีตัวเลือกแรงดันไฟฟ้า ระยะการเคลื่อนที่ และอินเทอร์เฟซที่ปรับแต่งได้สำหรับการรวมเข้ากับระบบ OEM เฉพาะ

คำถามที่พบบ่อย

คำถามที่ 1: ระยะการเคลื่อนที่เชิงมุมของรุ่นนี้มีขนาดเท่าใด

ระยะการเคลื่อนที่ทั้งหมดคือ 90 องศา ซึ่งเป็นระยะการเคลื่อนที่มาตรฐานที่กว้างที่สุดในซีรีส์ VARS ขนาดเล็ก มีระยะการเคลื่อนที่ที่ปรับแต่งได้ตั้งแต่ 6 ถึง 100 องศาตามคำขอ

คำถามที่ 2: มอเตอร์สามารถสั่นด้วยความถี่สูงได้หรือไม่

ใช่ ขดลวดเคลื่อนที่มวลต่ำและการออกแบบแบบขับตรงรองรับการสั่นแบบสองทิศทางความถี่สูง ทำให้มอเตอร์เหมาะสำหรับการสแกน การสั่น และการใช้งานการหน่วงแบบแอคทีฟ

คำถามที่ 3: มอเตอร์ต้องการเกียร์หรือไม่

ไม่ มอเตอร์ขดลวดเสียงแบบสวิงเป็นแอคทูเอเตอร์แบบขับตรง ไม่จำเป็นต้องใช้เกียร์ ซึ่งเป็นเหตุผลว่าทำไมระบบจึงไม่มีการคลอนและไม่ต้องหล่อลื่น

คำถามที่ 4: ตัวเลือกการป้อนกลับใดบ้างที่รองรับ

มอเตอร์สามารถใช้ร่วมกับเอ็นโค้ดเดอร์ เซ็นเซอร์ฮอลล์ หรือเซ็นเซอร์ตำแหน่งแบบอะนาล็อกเพื่อสร้างระบบวางตำแหน่งแบบวงปิดได้ โครงเครื่องมีพื้นที่ติดตั้งสำหรับองค์ประกอบการป้อนกลับของลูกค้า

คำถามที่ 5: ระยะเวลาการรับประกันคือเท่าใด

การรับประกันมาตรฐานคือ 1 ปี ทีมวิศวกรของ SUPT MOTION ให้การสนับสนุนทางเทคนิคสำหรับการรวมระบบและการเลือกไดรเวอร์
