VARS0120 มอเตอร์กลมเสียงหมุน ความเร่งสูง ไม่กระตุ้น 1.2Nm

ภาพรวมผลิตภัณฑ์

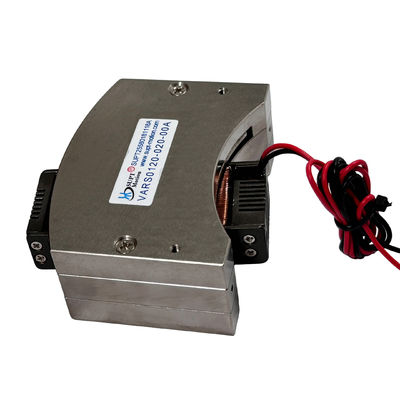

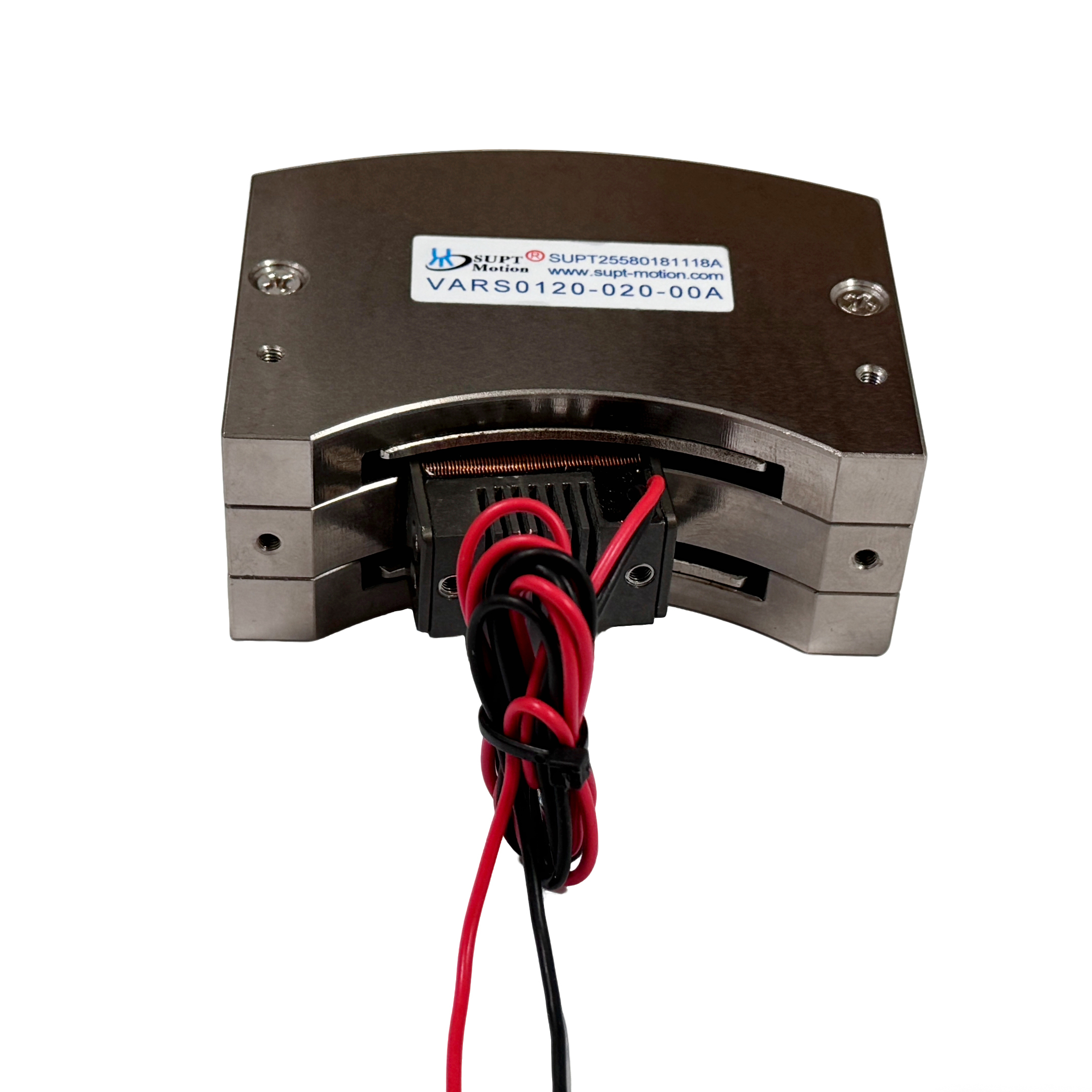

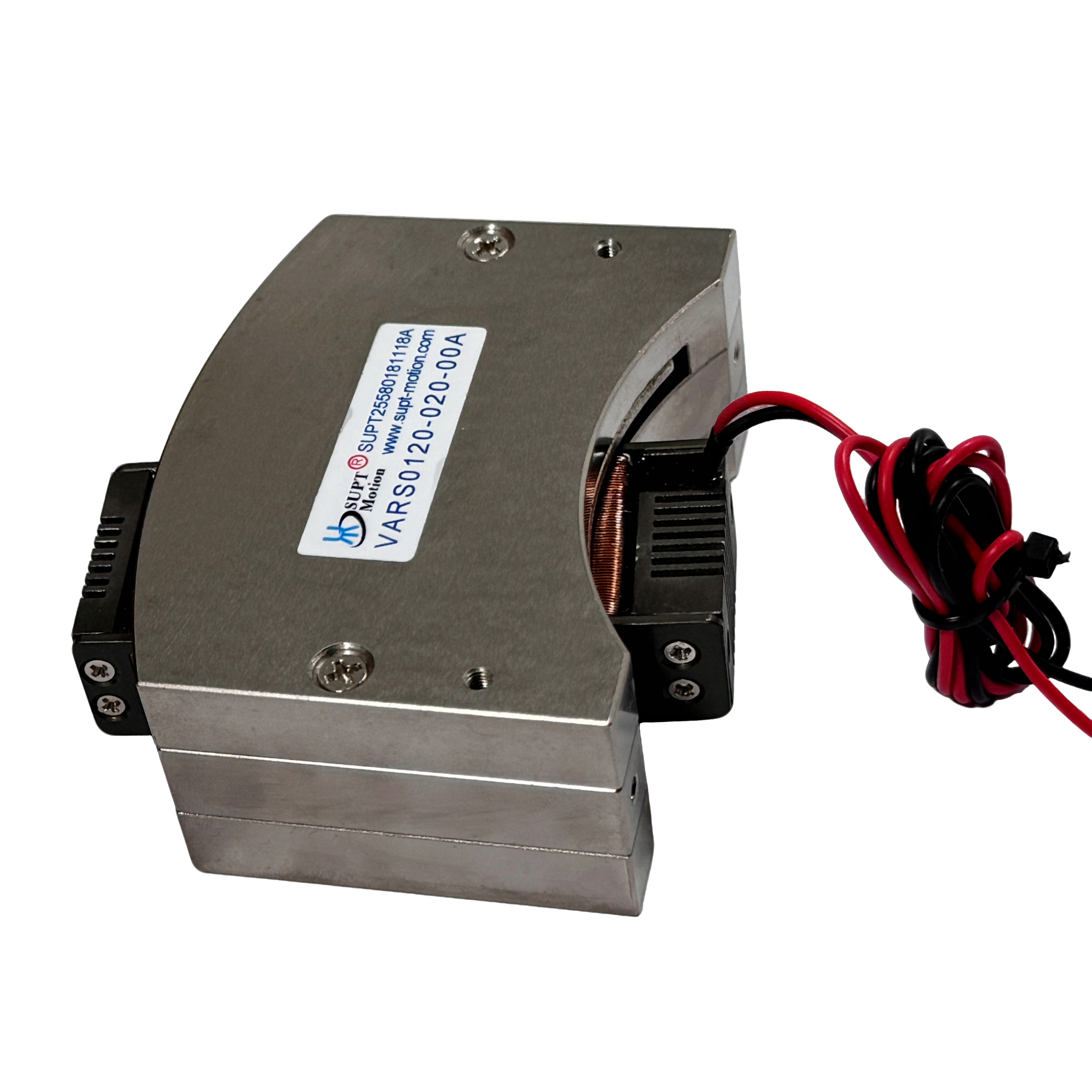

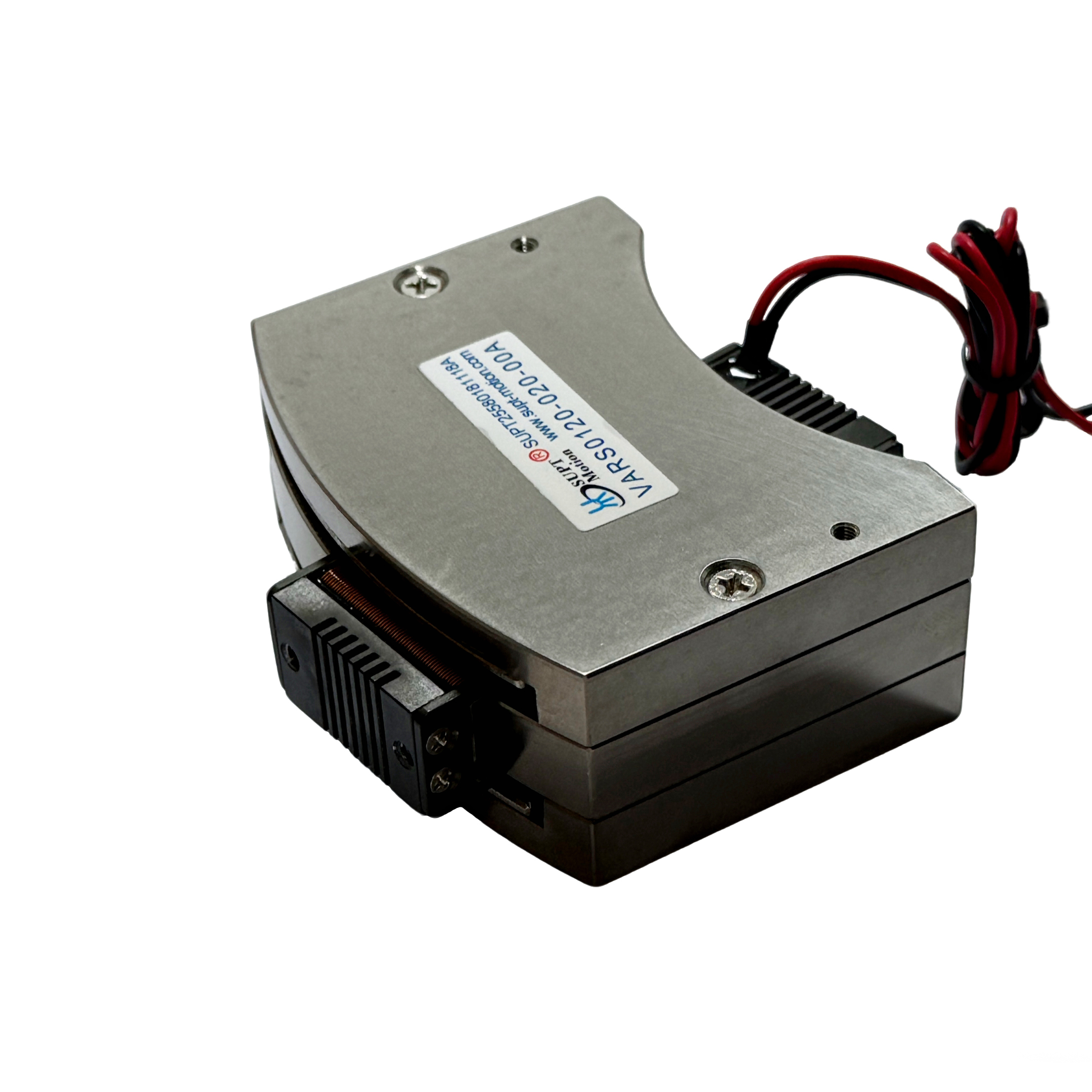

มอเตอร์วอยซ์คอยล์แบบหมุน VARS0120-020-00A เป็นแอคทูเอเตอร์แบบสั่นที่มีอัตราเร่งสูงในซีรีส์ SUPT MOTION VARS ที่อุณหภูมิ 25 °C แอคทูเอเตอร์นี้ให้แรงบิดสูงสุด 1.2 N·m และแรงบิดต่อเนื่อง 0.5 N·m ในช่วงระยะชักรวม 20 องศา ด้วยแรงดันไฟฟ้าขับสูงสุด 8.4 V.
วอยซ์คอยล์มีน้ำหนักเพียง 65 กรัม และตัวเรือนมอเตอร์มีขนาด 81 × 73.4 × 32 มม. การผสมผสานระหว่างแรงบิดสูงและมวลเคลื่อนที่ต่ำทำให้เกิดอัตราเร่งเชิงมุมที่ยอดเยี่ยม ทำให้แอคทูเอเตอร์สามารถเข้าถึงตำแหน่งที่ต้องการได้ภายในไม่กี่มิลลิวินาที การออกแบบวอยซ์คอยล์แบบขับตรงช่วยขจัดเกียร์และส่วนประกอบส่งกำลัง ส่งผลให้ไม่มีระยะคลอน (backlash) ไม่มีผลกระทบจากการสะดุด (cogging) และการเคลื่อนที่แบบสองทิศทางที่ราบรื่นที่ความถี่สูง.
มอเตอร์วอยซ์คอยล์แบบหมุนนี้ออกแบบมาโดยเฉพาะสำหรับการใช้งานที่ต้องการการเคลื่อนที่แบบจุดต่อจุดที่รวดเร็ว การรักษาเสถียรภาพอย่างรวดเร็ว และความสามารถในการทำซ้ำสูง เช่น กลไกการหยิบและวาง ไดรฟ์ชัตเตอร์ และอุปกรณ์ทดสอบแบบไดนามิก VARS0120-020-00A มีโครงสร้างอัลลอยอะลูมิเนียม อายุการใช้งานที่กำหนด 10,000 ชั่วโมง และไม่ต้องบำรุงรักษา ให้ประสิทธิภาพไดนามิกเกรดเซอร์โวแก่ระบบการเคลื่อนที่ขนาดกะทัดรัด.

โซลูชัน

ระบบอัตโนมัติความเร็วสูงต้องการแอคทูเอเตอร์ที่สามารถเร่งความเร็วได้อย่างรวดเร็ว รักษาเสถียรภาพได้อย่างรวดเร็ว และทำซ้ำได้อย่างแม่นยำโดยไม่มีข้อผิดพลาดทางกล การเชื่อมต่อมอเตอร์-เกียร์แบบดั้งเดิมจะเพิ่มความเฉื่อย ระยะคลอน และความยืดหยุ่น ซึ่งทั้งหมดนี้จะลดทอนประสิทธิภาพไดนามิก VARS0120-020-00A แก้ปัญหานี้โดยใช้มอเตอร์วอยซ์คอยล์แบบหมุนขับตรงที่สร้างแรงบิดโดยตรงจากคอยล์มวลต่ำ.
ความสามารถในการเร่งความเร็วสูงช่วยลดเวลาวงจรสำหรับอุปกรณ์หยิบและวางและคัดแยก ในขณะที่การออกแบบที่ไม่มีระยะคลอนช่วยให้หยุดได้อย่างแม่นยำที่มุมที่ต้องการในการเคลื่อนที่ทุกครั้ง เนื่องจากมอเตอร์ไม่มีแรงบิดสะดุด การเคลื่อนที่จะยังคงราบรื่นเป็นพิเศษแม้ที่ความเร็วต่ำมาก จึงช่วยปรับปรุงเสถียรภาพการวางตำแหน่งในกลไกความแม่นยำ.
ความสัมพันธ์เชิงเส้นระหว่างกระแสและแรงบิดช่วยให้ซอฟต์แวร์ควบคุมง่ายขึ้น: ไดรฟ์เซอร์โวมาตรฐานหรือแอมพลิฟายเออร์กระแสไฟฟ้าอย่างง่ายสามารถขับเคลื่อนมอเตอร์ในโหมดแรง ความเร็ว หรือตำแหน่ง เมื่อเทียบกับระบบเซอร์โวแบบหมุนแบบดั้งเดิม สิ่งนี้ช่วยลดความพยายามในการออกแบบและลดจำนวนส่วนประกอบ โครงอะลูมิเนียมที่ทนทานและการประกอบคอยล์แบบปิดผนึกยังทำให้แอคทูเอเตอร์นี้เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมที่มีฝุ่นและการสั่นสะเทือน.

ข้อมูลจำเพาะ

การใช้งาน

คุณสมบัติการเร่งความเร็วสูงเหมาะสำหรับการประกอบอัตโนมัติ การจัดการสารกึ่งตัวนำ อุปกรณ์ทดสอบและตรวจสอบ และการใช้งานอื่นๆ ที่เวลาวงจรที่สั้นมีความสำคัญ การใช้งานทั่วไป ได้แก่ กลไกการหมุนแบบดัชนี ไดรฟ์ชัตเตอร์และประตู รางคัดแยก การจำลองโหลดแบบไดนามิก การทำงานของวาล์ว และระบบควบคุมการบิน แอคทูเอเตอร์ยังทำงานได้ดีในงานสแกนและสั่นความถี่สูงที่ต้องการการเคลื่อนที่แบบสองทิศทางที่รวดเร็ว ตลาดรวมถึงเซมิคอนดักเตอร์ ยานยนต์ ระบบอัตโนมัติในอุตสาหกรรม และอากาศยาน สามารถจัดหาการกำหนดค่าระยะชัก แรงดันไฟฟ้า และการติดตั้งแบบกำหนดเองสำหรับการรวม OEM.

คำถามที่พบบ่อย

Q1: มอเตอร์นี้สามารถเร่งความเร็วได้เร็วแค่ไหน?

มวลคอยล์เคลื่อนที่ต่ำ 65 กรัม ร่วมกับแรงบิดสูงสุด 1.2 N-m ให้การเร่งความเร็วเชิงมุมที่สูงมาก เวลาในการก้าวและตั้งค่าโดยทั่วไปอยู่ในช่วงมิลลิวินาที ขึ้นอยู่กับความเฉื่อยของโหลดและการตั้งค่าไดรเวอร์.

Q2: ระยะชักรวมของ VARS0120-020-00A คือเท่าใด?

ระยะชักรวมมาตรฐานคือ 20 องศา มีค่าระยะชักตั้งแต่ 6 ถึง 100 องศาในซีรีส์ VARS.

Q3: มอเตอร์สามารถใช้สำหรับการสั่นต่อเนื่องได้หรือไม่?

ได้ การออกแบบแบบขับตรงรองรับการสั่นแบบสองทิศทางความถี่สูงภายในพิกัดแรงบิดต่อเนื่อง ซึ่งเหมาะสำหรับการใช้งานสแกนและสั่น.

Q4: แนะนำไดรเวอร์ใด?

แนะนำให้ใช้ PWM servo driver หรือ linear current amplifier ที่มีพิกัด 8.4 V และกระแสสูงสุดที่ต้องการ SUPT MOTION สามารถให้คำแนะนำในการเลือกไดรเวอร์สำหรับการใช้งานของคุณได้.

Q5: มอเตอร์นี้เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมหรือไม่?

ได้ โครงอะลูมิเนียมอัลลอยและการก่อสร้างที่แข็งแรงได้รับการออกแบบมาสำหรับระบบอัตโนมัติในอุตสาหกรรม และมอเตอร์ไม่ต้องการการบำรุงรักษาภายใต้สภาวะการทำงานปกติ
