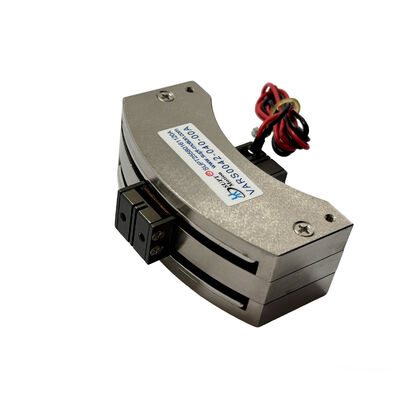

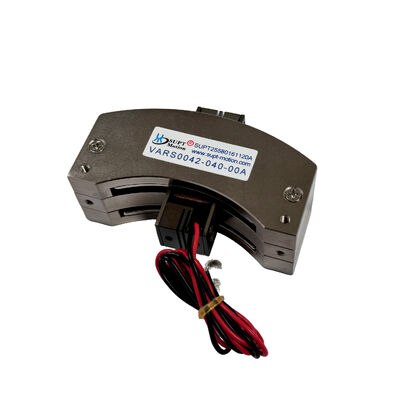

VARS0042 มอเตอร์กลมเสียงหมุน การควบคุมกระจกเร็ว 0.42Nm 40deg Actuator

ภาพรวมสินค้า

VARS0042-040-00A เป็นมอเตอร์กลมกลมกลมกลมแบบสวิงแบบหมุนที่พัฒนาโดย SUPT MOTION สําหรับการขับเคลื่อนโดยตรง, การเคลื่อนที่ที่จํากัดมุม ในอุณหภูมิ 25 ° C มอเตอร์กลมกลมกลมแบบสวิงนี้ส่งผลให้มีแรงหมุนสูงสุด 0.42 N·m และมอเตอร์ต่อเนื่อง 0.38 N · m ภายในช่วงการขับเคลื่อนทั้งหมด 40 องศา, กับความแรงดันการขับเคลื่อนสูงสุดเฉพาะ 3.5 V
โคลล์เคลื่อนที่มีน้ําหนักเพียง 38 กรัมและหมุนในสนามแม่เหล็กโดยไม่ต้องใช้เกียร์, เข็มขัด, หรือแปรง; ผลลัพธ์คือแกนออกตอบสนองเกือบทันทีกับกระแสขับเคลื่อน,และไม่มีปฏิกิริยาทางกลขนาดของกรอบของมันคือ 82 × 53.6 × 30.3 มิลลิเมตร, ทําให้มันสามารถติดตั้งในโมดูลแสงคอมแพคต์และหัวสแกน.
เครื่องขับเคลื่อนสวิงนี้ถูกสร้างขึ้นตามหลักการของมอเตอร์มอร์คที่จํากัดมุม: มอร์คที่ผลิตเป็นสัดส่วนกับกระแสของโค้ลให้อุปกรณ์มีลักษณะเชิงเส้นที่เป็นธรรมชาติที่สามารถควบคุมได้ง่าย และไม่เกิดผลการสับสน.

การแก้ไข

ระบบควบคุมและสแกนรังสรรความต้องการที่เข้มงวดต่อเครื่องขับเคลื่อนมุม: กระจกต้องไปถึงตําแหน่งที่สั่งไว ๆ, ลงโดยไม่สั่นและรักษามุมของพวกเขาด้วยความมั่นคงสูงระหว่างการทํางานเลเซอร์ณ ความถี่การสลับที่ใช้ในตัวควบคุมแกลวานโเมตร มอเตอร์เกียร์และเครื่องขับเคลื่อนสเตปเปอร์มักต้องเผชิญปัญหา เช่น การตอบสนองกลับ, การสะท้อนเสียง, และการอุ่นเกิน
VARS0042-040-00A ตอบสนองความต้องการเหล่านี้ ด้วยสถาปัตยกรรมโค้ลเสียงที่ไม่มีกรอบเครื่องขับเคลื่อนแบบสวิงนี้สามารถเร่งได้สูงมากสําหรับขนาดของมัน และ, เมื่อใช้กับไดรเวอร์แบบปัจจุบัน, สามารถบรรลุมุมเป้าหมายภายในไม่กี่มิลลิวินาที
เนื่องจากไม่มีกลไกการลดกลไกกลไกกลไกกลไกกลไกกลไกกลไกกลไกกลไกกลไกทําให้เครื่องยนต์ยังคงเย็นระหว่างการสแกนต่อเนื่อง.
ผู้ออกแบบระบบสามารถปิดวงจรรอบตําแหน่งที่ปิดของตัวขับเคลื่อน โดยใช้โคเดอร์หรือเซ็นเซอร์ขนาดทําให้การเคลื่อนไหวมุมที่เรียบร้อยและซ้ําได้ทั่วช่วง 40 องศาทั้งหมดลักษณะของทอมป์เชิงเส้นของมันทําให้กระบวนการการปรับ servo ง่ายและกําจัดความต้องการของตารางการชําระเงินที่ซับซ้อนโดยลดเวลาในการพัฒนาสําหรับการใช้งานควบคุมกระจกความเร็วสูง.

รายละเอียด

การใช้งาน

VARS0042-040-00A ปกติติดตั้งเป็นตัวขับเคลื่อนตําแหน่งกระจกในอุปกรณ์เทคโนโลยีเลเซอร์หลายประเภท รวมถึงเครื่องสแกนแกลวานโเมตรสําหรับเครื่องหมายเลเซอร์และการ graveอุปกรณ์ควบคุมรังสีสําหรับตัดและปั่นด้วยเลเซอร์, สวิทช์ออปติก และ LiDAR โมดูลการควบคุมและอุตสาหกรรมอากาศเพื่อใช้เป็นวาล์วหมุนและเครื่องขับเคลื่อนความอ่อนแอ, ระบบตั้งตําแหน่งหมุน และเครื่องควบคุมการบิน
ในการใช้งานทั้งหมดข้างต้น เครื่องผลักดันนี้มีข้อดีเดียวกัน: การควบคุมกระจกอย่างรวดเร็วทอร์มพ์การถือที่มั่นคง สามารถทนต่อการสั่นสะเทือนภายนอก, และร่างกายที่คอมแพคต์ที่ทําให้การจัดวางเบนจ์ออปติกง่าย. มอเตอร์สามารถทนต่อการสั่นสั่นสองทิศต่อเนื่องภายในจํานวนทอร์คต่อเนื่องของมัน ทําให้มันเหมาะสําหรับ jitter,และแอปพลิเคชั่นการสแกน. SUPT MOTION รองรับการปรับแต่ง OEM ของขั้นต่ําการกระแทก, กระแทก, ความยาวของสายไฟฟ้า, และการติดตั้งกณิตศาสตร์สําหรับโครงการปริมาณ

FAQ

คําถามที่ 1: กระบวนการทั้งหมดของมอเตอร์โค้ลเสียงหมุนนี้คืออะไร?

เครื่อง VARS0042-040-00A ให้ความยาวรวม 40 องศา การเดินทางทางกลสามารถลดลงหรือมุมไฟฟ้าจํากัดโดยตัวควบคุมสําหรับการใช้งานที่ต้องการระยะทํางานที่เล็กกว่า

คําถามที่ 2: มอเตอร์นี้ขับกระจกรีดเร็วได้มั้ย?

ใช่ สายโค้ลที่ขับเคลื่อนตรง และน้ําหนักที่เคลื่อนที่ 38 กรัม ให้ความถาวรทางกลที่สั้นมาก ดังนั้นกระจกจะลงตัวอย่างรวดเร็วหลังจากการเคลื่อนไหวทุกครั้งการควบคุมกระจกที่รวดเร็วได้ซ้ําในระบบสแกนเลเซอร์และระบบการทําให้รังสีมั่นคง.

คําถามที่ 3: ทําไมวอลเตจสูงสุดถึง 3.5 วอลต์เท่านั้น?

สายโค้ลถูกม้วนเพื่อการทํางานแบบความดันต่ําและกระแสไฟฟ้าสูง เพื่อลดความร้อนและการแทรกแซงทางแม่เหล็กไฟฟ้าในอุปกรณ์ออนไลน์ที่ nhạy cảm5 V และกระแสสูงสุดที่ต้องการเพียงพอ, และ SUPT MOTION สามารถให้คําปรึกษาเกี่ยวกับการเลือกคนขับ

คําถามที่ 4: เครื่องผลักดันนี้มีปฏิกิริยากลับหรือมีคอกเกจไหม?

ไม่ ไม่มีเกียร์ เข็มขัดหรือองค์ประกอบการส่งสัญญาณอื่น ๆ ระหว่างโค้ลและผลิต ดังนั้นการตอบโต้และทอร์ค cogging ถูกกําจัดจากโครงสร้างการจํากัดการซ้ําตําแหน่งโดยเซ็นเซอร์การตอบสนองและการติดตั้งเครื่องกล.

Q5: ข้อกําหนดการสั่งซื้อและการปรับแต่งคืออะไร?

จํานวนการสั่งซื้อขั้นต่ําคือ 1 ชิ้น โดยการจัดส่งตัวอย่างใน 3-5 วันทําการ และการผลิตจํานวนมากใน 15-25 วันขนาดของสายไฟและการติดตั้งสามารถปรับแต่งได้สําหรับโครงการ OEM.
