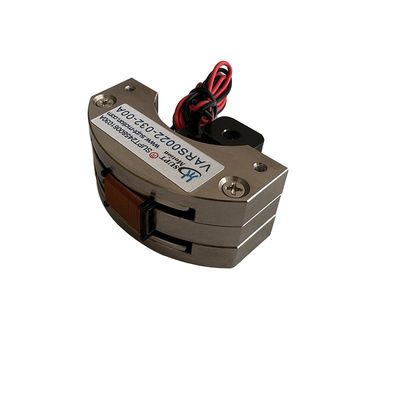

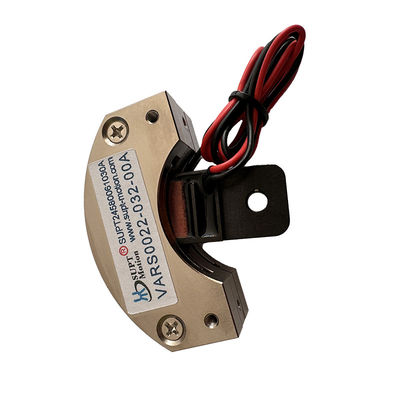

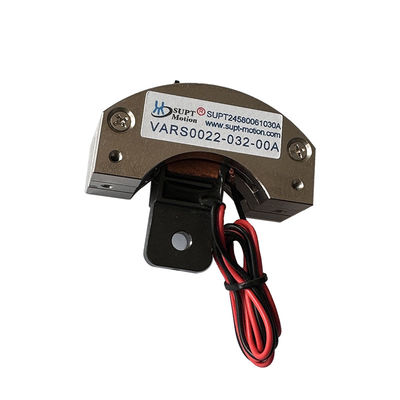

VARS0022 มอเตอร์กลมเสียงหมุนขนาดเล็ก ความมั่นคงสูง 0.22Nm 32deg Actuator
| สถานที่กำเนิด | มณฑลเจียงซูประเทศจีน |
|---|---|
| ชื่อแบรนด์ | SUPT MOTION |
| ได้รับการรับรอง | ISO9001-2000 |
| หมายเลขรุ่น | VARS0022-032-00A |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | $ 60-$110 / Piece |
| รายละเอียดการบรรจุ | กล่องเกรดส่งออกพร้อมระบบป้องกันโฟมป้องกันไฟฟ้าสถิต |
| เวลาการส่งมอบ | 3-5 วันทำการสำหรับตัวอย่าง 15-25 วันสำหรับกลุ่ม |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | 3,000 ชิ้นต่อเดือน |
รายละเอียดสินค้า
| แรงบิดสูงสุด | 0.22 นิวตันเมตร | ประเภทมอเตอร์ | มอเตอร์คอยล์เสียงโรตารี (แบบสวิง) |
|---|---|---|---|
| ค่าคงที่แรงเคลื่อนไฟฟ้าย้อนกลับ | 0.16 โวลต์/เมตร/วินาที | แรงดันไฟฟ้าสูงสุด | 15.5 โวลต์ |
| น้ำหนักคอยล์ | 21.5 กิโลกรัม | อายุการใช้งาน | 10,000 ชั่วโมง |
| จังหวะทั้งหมด | 32 องศา | ขนาด กxยxส | 60 x 60 x 36 มม |
| แรงบิดต่อเนื่องที่ 25 C | 0.12 นิวตันเมตร | วัสดุ | อลูมิเนียมอัลลอยด์ |
| รุ่นสินค้า | VARS0022-032-00A | ||
| เน้น | เครื่องดําเนินเสียงกลมหมุนขนาดเล็ก,การตั้งตําแหน่งมุมที่มีความมั่นคงสูง,การตอบสนองอย่างรวดเร็ว มอเตอร์สวิงเบา |
||
รายละเอียดสินค้า
ภาพรวมผลิตภัณฑ์
VARS0022-032-00A เป็นมอเตอร์ขดลวดเสียงแบบหมุนขนาดกะทัดรัดแบบสวิงที่เปิดตัวโดย SUPT MOTION ออกแบบมาโดยเฉพาะสำหรับการวางตำแหน่งเชิงมุมที่แม่นยำในพื้นที่จำกัด ที่อุณหภูมิ 25 °C มอเตอร์ขดลวดเสียงแบบหมุนนี้ให้แรงบิดสูงสุด 0.22 N·m และแรงบิดต่อเนื่อง 0.12 N·m ในช่วงการเคลื่อนที่ทั้งหมด 32 องศา ด้วยแรงดันไฟฟ้าขับสูงสุด 15.5 V.
มอเตอร์นี้มีขนาดเพียง 60 × 60 × 36 มม. และมีขดลวดเคลื่อนที่หนักเพียง 21.5 กรัม ปัจจุบันเป็นหนึ่งในแอคทูเอเตอร์แบบหมุนแบบจำกัดมุมที่เบาที่สุดที่มีให้สำหรับการใช้งานระดับเครื่องมือ ด้วยการออกแบบแบบขับตรง โรเตอร์จะตอบสนองต่อคำสั่งกระแสไฟฟ้าได้ทันทีและไม่มีปัญหาการคลอนเหมือนมอเตอร์แบบมีเฟือง.
เนื่องจากแรงบิดเพิ่มขึ้นเป็นเส้นตรงตามกระแสและไม่มีการสึกหรอของแปรง แอคทูเอเตอร์ขดลวดเสียงนี้จึงให้การเคลื่อนไหวที่ราบรื่นและทำซ้ำได้ตลอดอายุการใช้งานที่กำหนดไว้ที่ 10,000 ชั่วโมง ตัวเรือนโลหะผสมอลูมิเนียมให้การกระจายความร้อนที่ดีเยี่ยมและปกป้องชุดขดลวดและแม่เหล็กทั้งในสภาพแวดล้อมอุตสาหกรรมและห้องปฏิบัติการ.
โซลูชัน
นักออกแบบเครื่องมือขนาดกะทัดรัดมักต้องการแท่นหมุนที่มีขนาดเล็กพอที่จะติดตั้งถัดจากส่วนประกอบทางแสงหรือเซ็นเซอร์ แต่ก็มีความเสถียรเพียงพอที่จะรักษามุมระหว่างการวัด มอเตอร์ไมโครสเต็ปเปอร์ไม่เพียงแต่เพิ่มน้ำหนักเท่านั้น แต่ยังใช้กระแสไฟฟ้าคงที่อย่างต่อเนื่องและสร้างการสั่นสะเทือนที่รบกวนการทำงานของโหลดที่ละเอียดอ่อน.
VARS0022-032-00A นำเสนอทางเลือก: ไมโครแอคทูเอเตอร์ในตัวที่มีความเสถียรสูง ขดลวดถูกขับเคลื่อนโดยตรงภายในสนามแม่เหล็ก ดังนั้นมอเตอร์จึงไม่มีการคลอนและไม่มีแรงบิดในการยึด มวลเคลื่อนที่ต่ำช่วยให้มั่นใจได้ว่ามีความถี่เรโซแนนซ์ทางกลสูงเพียงพอ ทำให้สามารถตอบสนองสภาวะคงที่ได้อย่างรวดเร็วและมีการหน่วงที่ดี แรงบิดในการยึดจะถูกสร้างขึ้นด้วยแม่เหล็กไฟฟ้าและต้องการเพียงกระแสไฟฟ้าต่อเนื่องปานกลางเพื่อรักษา ทำให้ระบบสามารถล็อคมุมได้อย่างแข็งแกร่งโดยไม่จำเป็นต้องใช้เบรกเชิงกล.
โซลูชันนี้ช่วยให้นักวิศวกรสามารถสร้างลูปการวางตำแหน่งเชิงมุมที่มีความเสถียรสูงโดยใช้ส่วนประกอบเพียงสามชิ้น: แอคทูเอเตอร์, แอมพลิฟายเออร์กระแสไฟฟ้า และเซ็นเซอร์มุม ค่าคงที่แรงบิดที่คาดการณ์ได้ช่วยให้กระบวนการปรับแต่งง่ายขึ้น และเมื่อโครงการขยายใหญ่ขึ้น รหัสควบคุมเดียวกันสามารถนำกลับมาใช้ใหม่ได้กับขนาดของชั้นวาง VARS ที่แตกต่างกัน ผลลัพธ์ที่ได้คือแกนเคลื่อนที่ขนาดกะทัดรัด เงียบ และไม่ต้องบำรุงรักษา ซึ่งสามารถตอบสนองความคาดหวังด้านความแม่นยำของอุปกรณ์ออปติคัลและอุปกรณ์ทดสอบสมัยใหม่ได้.
ข้อมูลจำเพาะ
| พารามิเตอร์ | ค่า |
|---|---|
| รุ่นผลิตภัณฑ์ | VARS0022-032-00A |
| ประเภทมอเตอร์ | มอเตอร์ขดลวดเสียงแบบหมุน (แอคทูเอเตอร์แบบสวิง) |
| แรงบิดสูงสุด | 0.22 N-m |
| แรงบิดต่อเนื่องที่ 25 °C | 0.12 N-m |
| ระยะชักทั้งหมด | 32 องศา |
| แรงดันไฟฟ้าสูงสุด | 15.5 V |
| ค่าคงที่ Back EMF | 0.16 V/m/s |
| น้ำหนักขดลวด | 21.5 กรัม |
| ความยาว | 60 มม. |
| ความกว้าง | 60 มม. |
| ความสูง | 36 มม. |
| วัสดุ | โลหะผสมอลูมิเนียม |
| อายุการใช้งาน | 10,000 ชั่วโมง |
| การรับประกัน | 1 ปี |
| รุ่นผลิตภัณฑ์ | แรงบิดสูงสุด (N-m) |
Continuos แรงบิด ที่ 25°C(N-m) |
ระยะชักทั้งหมด องศา ( มม.) |
แรงดันไฟฟ้าสูงสุด (V) |
ค่าคงที่ Back EMF (V/m/s) |
น้ำหนักขดลวด(กรัม) | ความยาว (มม.) |
ความกว้าง (มม.) |
ความสูง (มม.) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |
| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.14 | 60 | 25.8 | 0.52 | 115 | 115 | 65 | 54.5 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ฿240 | \ | 78 |
การใช้งาน
มอเตอร์ขดลวดเสียงแบบหมุนขนาดเล็กนี้เหมาะสำหรับการใช้งานที่พื้นที่บอร์ดวัดเป็นมิลลิเมตร: วงล้อกรองแสง, ระบบกันโคลงจิมบอลขนาดเล็ก, กลไกช่วยโฟกัสอัตโนมัติ, ตัวปรับหัวพิมพ์ และตัวกำหนดตำแหน่งวาล์วขนาดกะทัดรัด นอกจากนี้ยังใช้ในเครื่องมือจัดการสารกึ่งตัวนำ, ระบบอัตโนมัติในห้องปฏิบัติการ และเครื่องมือแพทย์ที่ต้องการเวทีเชิงมุมขนาดเล็ก สะอาด และมีความเสถียรสูง.
การเคลื่อนที่ 32 องศาครอบคลุมช่วงการกวาดที่จำเป็นสำหรับกลไกการจัดตำแหน่งและสลับเซ็นเซอร์ส่วนใหญ่ ในขณะที่ขดลวดน้ำหนักเบาช่วยให้การเคลื่อนไหวที่นุ่มนวลและปราศจากการสั่นสะเทือนซึ่งไม่ทำให้ส่วนประกอบข้างเคียงสั่นสะเทือน ในการใช้งานวาล์วแบบหมุนและการหน่วง มอเตอร์จะให้การปรับมอดูเลชั่นแรงบิดที่ราบรื่น และในระบบการวางตำแหน่งแบบหมุน จะทำหน้าที่เป็นตัวกำหนดตำแหน่งมุมจำกัดที่แม่นยำ สำหรับลูกค้าที่ต้องการรูปแบบที่แตกต่างกัน SUPT MOTION นำเสนอเทคโนโลยีขดลวดเสียงแบบสวิงแบบเดียวกันในขนาดเฟรมตั้งแต่ขนาดเล็กไปจนถึงระดับอุตสาหกรรมแรงบิดสูง.
คำถามที่พบบ่อย
คำถามที่ 1: VARS0022-032-00A มีขนาดกะทัดรัดเพียงใด?
โครงสร้างภายนอกมีขนาด 60 × 60 × 36 มม. และขดลวดเคลื่อนที่หนักเพียง 21.5 กรัม ทำให้เหมาะสำหรับการติดตั้งภายในเครื่องมือแบบพกพา โมดูลออปติคัล และชุดประกอบอัตโนมัติขนาดกะทัดรัด.
คำถามที่ 2: อะไรทำให้มอเตอร์นี้มีความเสถียรที่มุมคงที่?
ความเสถียรสูงมาจากดีไซน์ขดลวดเสียงแบบขับตรง: แรงบิดเป็นสัดส่วนกับกระแส ไม่มีแรงเสียดทานหรือการคลอนในเส้นทางการขับ และขดลวดที่มีความเฉื่อยต่ำช่วยให้ลูปเซอร์โวสามารถยึดมุมที่สั่งการได้อย่างมั่นคงโดยไม่มีวงจรจำกัดหรือการดริฟต์.
คำถามที่ 3: มอเตอร์สามารถสั่นต่อเนื่องได้หรือไม่?
ใช่ ภายในพิกัดแรงบิดต่อเนื่อง 0.12 N·m ที่ 25 °C แอคทูเอเตอร์สามารถทำงานแบบสั่นสองทิศทางต่อเนื่องสำหรับการสแกน การสั่น หรือการปั๊ม โดยไม่มีการสึกหรอของแปรงมาจำกัดอายุการใช้งาน.
คำถามที่ 4: ควรใช้อุปกรณ์ป้อนกลับแบบใด?
สามารถติดตั้งออปติคัลเอ็นโค้ดเดอร์, แมกเนติกเอ็นโค้ดเดอร์ หรือเซ็นเซอร์คาปาซิทีฟบนเพลาเอาต์พุตได้ ขึ้นอยู่กับความละเอียดที่ต้องการ ตัวแอคทูเอเตอร์เองทำหน้าที่เป็นพืชเชิงเส้นที่สะอาด ดังนั้นวิธีการปรับแต่งเซอร์โวมาตรฐานส่วนใหญ่จึงสามารถนำมาใช้ได้.
คำถามที่ 5: มีการปรับแต่งสำหรับรุ่นนี้หรือไม่?
ใช่ มุมชัก, แรงดันไฟฟ้าขับ, การต่อสายขดลวด, รายละเอียดเพลา และรูยึด สามารถปรับเปลี่ยนได้สำหรับโปรแกรม OEM จำนวนสั่งซื้อขั้นต่ำคือ 1 ชิ้น และตัวอย่างมักจะจัดส่งภายใน 3-5 วันทำการ.
