VARS0077 มอเตอร์ขดลวดเสียงแบบหมุน ความเร่งสูง 0.77Nm ตัวกระตุ้นการแกว่ง 20 องศา

ภาพรวมผลิตภัณฑ์

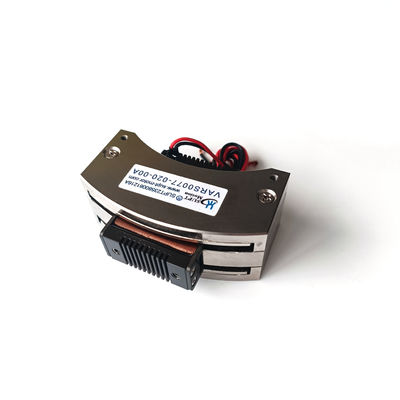

VARS0077-020-00A เป็นมอเตอร์ขดลวดเสียงแบบสวิงที่มีอัตราเร่งสูง ผลิตโดย SUPT MOTION เหมาะสำหรับการใช้งานที่ต้องการการเคลื่อนที่เชิงมุมที่รวดเร็วมากในช่วงระยะสั้น ที่อุณหภูมิ 25 °C มอเตอร์ขดลวดเสียงแบบสวิงนี้ให้แรงบิดสูงสุด 0.77 N·m และแรงบิดต่อเนื่อง 0.63 N·m โดยมีระยะชักรวม 20 องศา และแรงดันไฟฟ้าขับสูงสุด 6.7 V.
ขดลวดที่เคลื่อนที่หนัก 66 กรัม และขนาดโดยรวมคือ 75 × 50 × 30 มิลลิเมตร การออกแบบแบบขับตรงหมายความว่าขดลวดเป็นชิ้นส่วนที่เคลื่อนที่เพียงชิ้นเดียว: ไม่มีเฟือง สายพาน หรือแปรงระหว่างอินพุตไฟฟ้าและเอาต์พุตเชิงกล ดังนั้นกระแสไฟทุกแอมแปร์จะถูกแปลงเป็นแรงบิดโดยตรงโดยไม่ได้รับผลกระทบจากความล่าช้าของระบบส่งกำลัง.
แอคทูเอเตอร์แบบสวิงนี้ออกแบบมาสำหรับการเคลื่อนที่สั้น รวดเร็ว และทำซ้ำได้สูง ซึ่งประสิทธิภาพมีความสำคัญ การผสมผสานระหว่างแรงบิดสูงสุดสูงและมวลปานกลางส่งผลให้อัตราเร่งเชิงมุมที่ช่วยให้กลไกหยิบและวาง ประตูคัดแยก และองค์ประกอบการสแกนสามารถทำงานแต่ละรอบให้เสร็จสิ้นได้ในเวลาเพียงไม่กี่มิลลิวินาที ในขณะที่โครงอะลูมิเนียมที่แข็งแรงช่วยให้มั่นใจได้ถึงความแข็งแกร่งของส่วนประกอบระหว่างการทำงานความเร็วสูง.

โซลูชัน

เครื่องจักรการผลิตความเร็วสูงมักสูญเสียเวลาต่อรอบให้กับแอคทูเอเตอร์ที่เคลื่อนที่ช้าเกินไปหรือสั่นหลังแต่ละขั้นตอน แป้นลม สเต็ปเปอร์ และมอเตอร์ DC ขนาดเล็กพร้อมกระปุกเกียร์ล้วนเพิ่มความยืดหยุ่นและความล่าช้าในการตั้งค่าที่จำกัดจำนวนการทำงานต่อนาทีที่เครื่องจักรสามารถทำได้.
VARS0077-020-00A แก้ปัญหาด้วยโทโพโลยีขดลวดเสียงที่มีอัตราเร่งสูง เนื่องจากอัตราส่วนแรงบิดต่อกระแสคงที่และแรงเฉื่อยของโรเตอร์ต่ำ มอเตอร์จึงสามารถขับเคลื่อนด้วยโปรไฟล์กระแสที่รุนแรงเพื่อเร่งความเร็วอย่างรวดเร็ว กลับทิศทางทันที และหยุดที่เป้าหมายโดยมีการโอเวอร์ชูตน้อย ระยะชัก 20 องศาเป็นการเดินทางที่ใช้งานได้จริงสำหรับกระจกเบี่ยงเบน แผ่นคัดแยก ตัวปรับความตึง และกลไกที่คล้ายกันที่เคลื่อนที่ระหว่างสองหรือสามตำแหน่ง.
การไม่มีการลดทอนทางกลยังหมายความว่าไม่มีการคลอนเพื่อกระตุ้นการสั่นสะเทือนและไม่มีชิ้นส่วนที่หล่อลื่นที่จะเสื่อมสภาพเมื่อทำงานหลายล้านรอบ ในการใช้งานต่อเนื่อง มอเตอร์จะทำงานภายในขอบเขตแรงบิดต่อเนื่อง 0.63 N·m และเส้นทางความร้อนสั้นๆ ผ่านโครงอะลูมิเนียมช่วยควบคุมอุณหภูมิของขดลวด วิศวกรจะได้รับแกนหมุนที่รวดเร็ว ทำซ้ำได้ และไม่ต้องบำรุงรักษา ซึ่งง่ายต่อการรวมเข้ากับไดรเวอร์เซอร์โวมาตรฐาน.

ข้อมูลจำเพาะ

การใช้งาน

การใช้งานทั่วไป ได้แก่ กระจกเบี่ยงเบนความถี่สูงในการประมวลผลด้วยเลเซอร์ องค์ประกอบการสั่นในการผลิตและบรรจุภัณฑ์ ประตูคัดแยกความเร็วสูง ตัวเลื่อนป้อน และหัววัดทดสอบที่ต้องเคลื่อนที่อย่างรวดเร็วระหว่างตำแหน่งการวัด แอคทูเอเตอร์ยังเหมาะสำหรับวาล์วหมุนและแอคทูเอเตอร์หน่วง ระบบกำหนดตำแหน่งแบบหมุน และแอคทูเอเตอร์ควบคุมการบินในภาคเซมิคอนดักเตอร์ ยานยนต์ อุตสาหกรรม และการบินและอวกาศ.
สำหรับการใช้งานแต่ละประเภท ระยะชัก 20 องศาเพียงพอที่จะเคลื่อนคันโยก ใบพัด หรือกระจกผ่านช่วงการใช้งาน ในขณะที่อัตราเร่งสูงช่วยให้เวลาหยุดทำงานระหว่างคำสั่งสั้นมาก หน่วยนี้ยังทำงานได้ดีในการสั่นต่อเนื่อง เช่น การสั่นและการยกเลิกการสั่น ซึ่งโครงสร้างที่ไม่มีการคลอนช่วยหลีกเลี่ยงการกระแทกและการสึกหรอที่ทำให้อายุการใช้งานของกลไกเชื่อมต่อสั้นลง สามารถออกแบบขีดจำกัดระยะชักที่กำหนดเอง แรงดันไฟฟ้าขดลวด และอินเทอร์เฟซการติดตั้งสำหรับผู้ผลิตอุปกรณ์ดั้งเดิม.

คำถามที่พบบ่อย

คำถามที่ 1: VARS0077-020-00A สามารถเคลื่อนที่ได้เร็วแค่ไหน?

ด้วยแรงบิดสูงสุด 0.77 N·m ที่ขับเคลื่อนขดลวด 66 กรัม แอคทูเอเตอร์จึงมีอัตราเร่งเชิงมุมสูงมาก และการเคลื่อนที่ระยะสั้นทั่วไปจะตั้งค่าได้ในช่วงมิลลิวินาทีต่ำเมื่อใช้กับเซอร์โวไดรเวอร์โหมดกระแส.

คำถามที่ 2: ระยะชักรวมคือเท่าใด?

ระยะชักรวมมาตรฐานคือ 20 องศา สามารถจัดเตรียมจุดหยุดปลายทางเชิงกลและขีดจำกัดมุมที่ควบคุมโดยคอนโทรลเลอร์สำหรับการใช้งานที่ต้องการการเดินทางที่น้อยลงหรือตำแหน่งศูนย์กลางที่กำหนด.

คำถามที่ 3: สามารถทำงานแบบสั่นต่อเนื่องได้หรือไม่?

ใช่ สามารถทำการสั่นแบบสองทิศทางต่อเนื่องได้ภายในพิกัดแรงบิดต่อเนื่อง 0.63 N·m ที่ 25 °C ซึ่งครอบคลุมการทำงานแบบสั่น การสแกน และการหน่วงการสั่นโดยไม่เกิดความร้อนสูงเกินไป.

คำถามที่ 4: ทำไมมอเตอร์นี้จึงไม่มีการคลอน?

ขดลวดขับเอาต์พุตโดยตรงภายในสนามแม่เหล็ก ดังนั้นการออกแบบจึงไม่มีเฟือง สายพาน หรือข้อต่อ การคลอนทางกลและแรงบิด cogging จึงถูกกำจัดออกจากการก่อสร้าง ไม่ใช่จากการปรับแต่ง.

คำถามที่ 5: มีตัวเลือกการจัดส่งและการสนับสนุนอะไรบ้าง?

ปริมาณการสั่งซื้อขั้นต่ำคือ 1 ชิ้น ตัวอย่างจะจัดส่งภายใน 3-5 วันทำการ และคำสั่งซื้อการผลิตภายใน 15-25 วัน SUPT MOTION จัดทำคู่มือผู้ใช้ไดรเวอร์และบริการปรับแต่งสำหรับโครงการ OEM.
