AC3-055-09 เครื่องควบคุมมอเตอร์เซอร์โว 120W MicroE Grating Ruler อายุยาว
| สถานที่กำเนิด | ซูโจว ประเทศจีน |
|---|---|
| ชื่อแบรนด์ | America MICROE |
| ได้รับการรับรอง | 195-R3726-01 |
| หมายเลขรุ่น | MII163OS-20-NR |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | $105-$230 |
| รายละเอียดการบรรจุ | กล่องบรรจุภัณฑ์ ect |
| เวลาการส่งมอบ | จัดส่งทั่วไป 5-7 วัน รวดเร็ว 3-5 วัน จำนวนมากที่ต้องเจรจา |
| เงื่อนไขการชำระเงิน | T/T |
| สามารถในการผลิต | โปร่ง |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| น้ําหนัก | แสง | มิติโดยรวม | 200*400*603มม |
|---|---|---|---|
| โวลเตชั่น | 24v | ลักษณะ | ความแม่นยำสูง |
| พลัง | 36w | การใช้งาน | ระบบอัตโนมัติอุตสาหกรรม |
| อินเทอร์เฟซการสื่อสาร | RS485/สามารถ/ยูเอสบี | ความดันทางเข้า | DC24V |
| กระแสไฟออก | 0-5A | พลังการออก | 120W |
| ความดันออก | DC0-24V | ชื่อสินค้า | ตัวควบคุมเซอร์โวมอเตอร์ |
| ความถี่พัลส์ | 0-100KHZ | ขนาด | 180*140*60มม |
| ช่วงการควบคุมความเร็ว | 0-100% | อุณหภูมิการทํางาน | -20~+85℃ |
| เน้น | AC3-055-09 เครื่องควบคุมมอเตอร์เซอร์โว,เครื่องควบคุมมอเตอร์เซอร์โว 120W,120W MicroE เครื่องควบคุมเครือ |
||
รายละเอียดสินค้า
AC3-055-09 MicroE Grating Ruler Servo Motor Controller อายุยาว
คําอธิบายสินค้า:

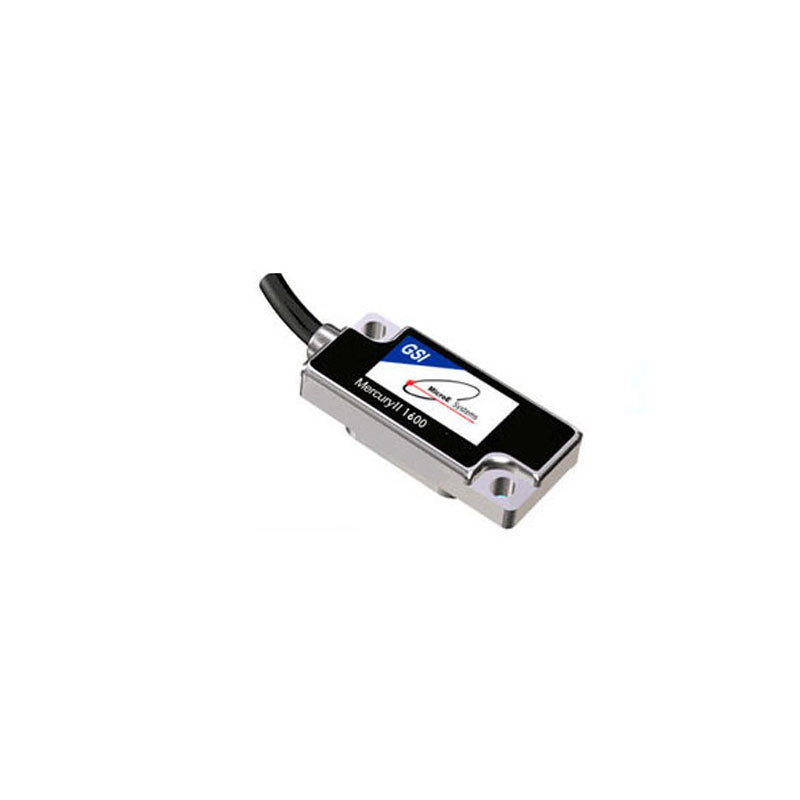

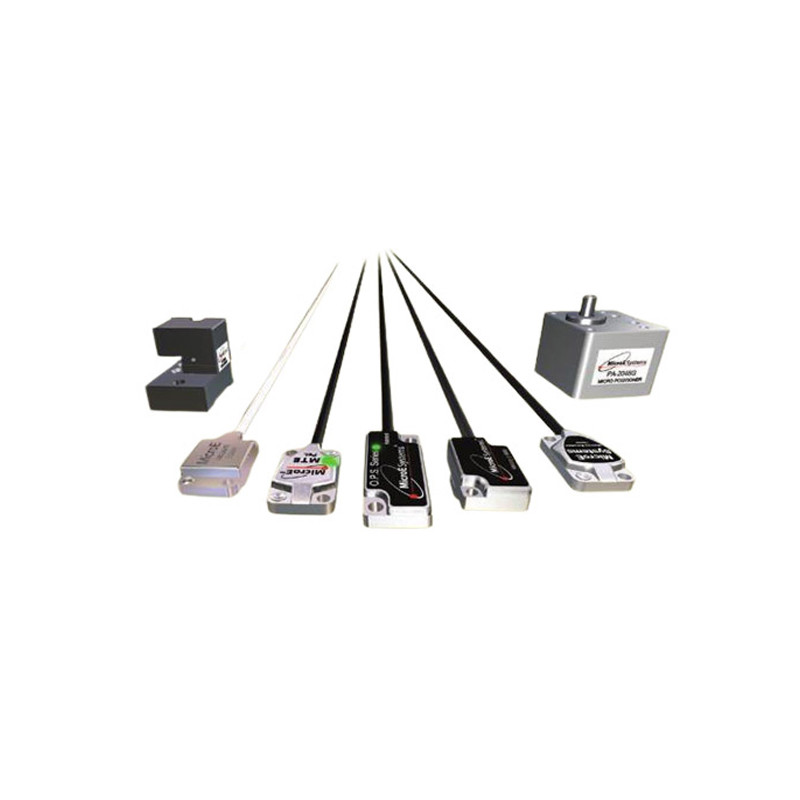

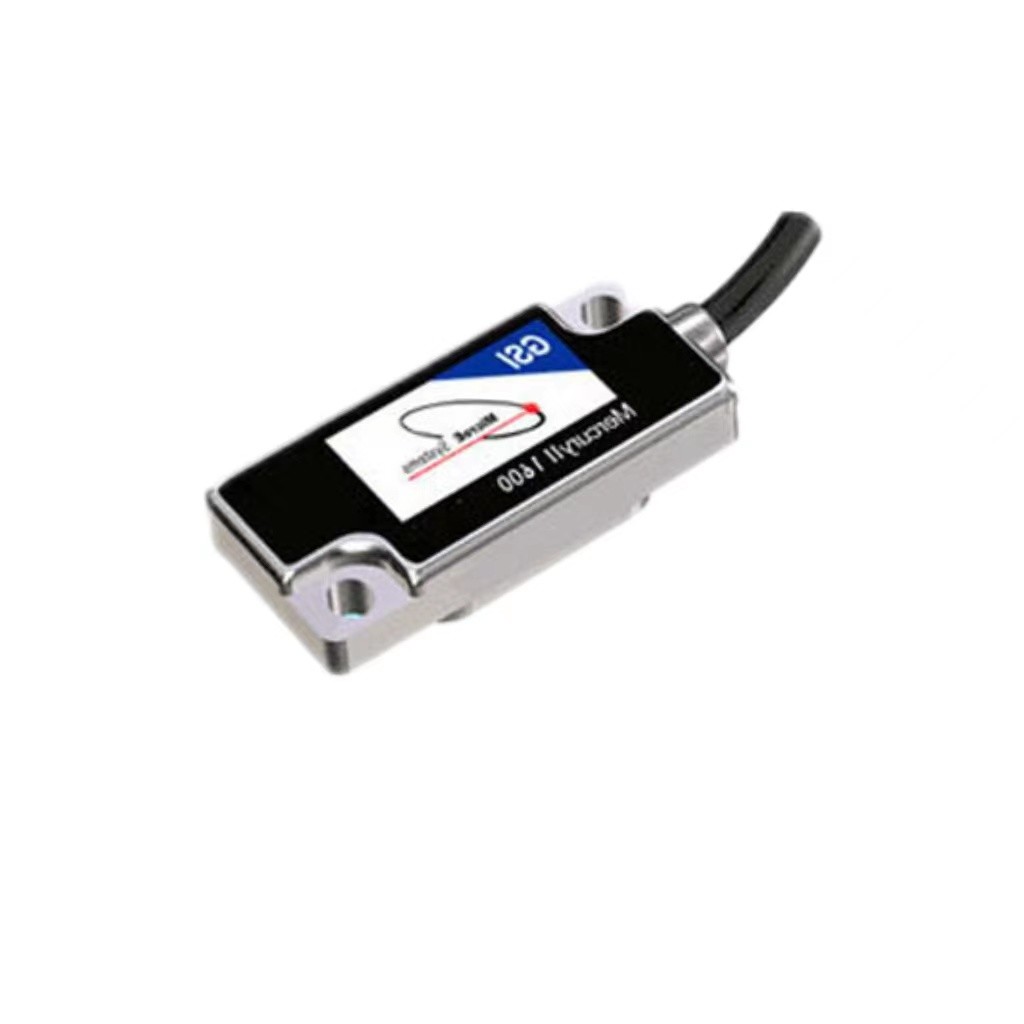

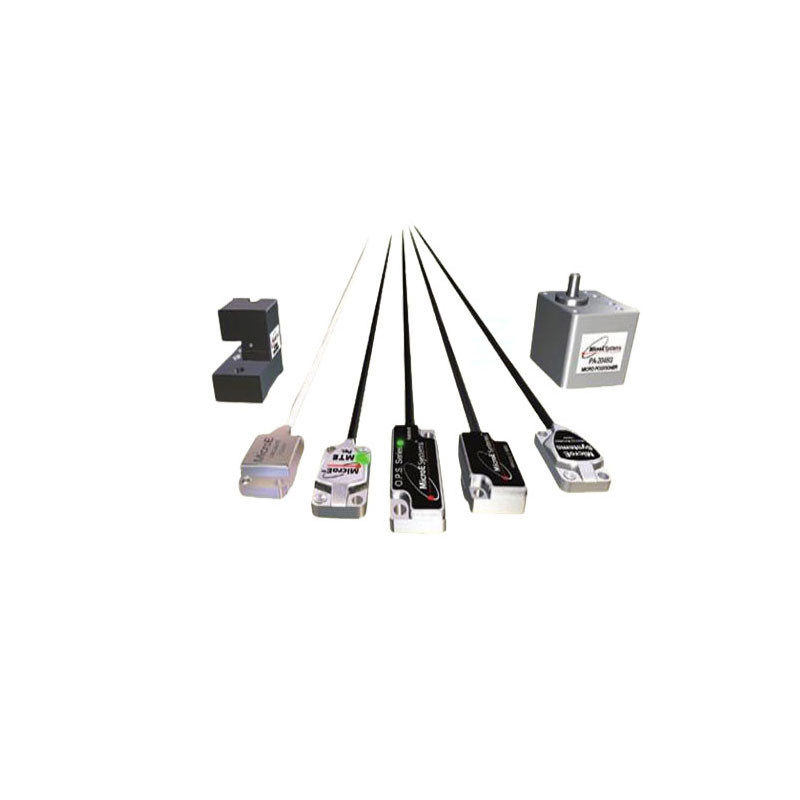

เครื่องกํากับเครือ MicroE
มันเป็นอุปกรณ์การวัดการตอบสนองที่ทํางานตามหลักการทางออปติกของเครือข่าย
ในระบบเซอร์โววงจรปิดของเครื่องมือเครื่องมันสามารถใช้ในการตรวจจับการเคลื่อนที่เส้นตรงหรือการเคลื่อนที่มุม
สัญญาณผลิตการวัดของมันสําหรับผลักดันดิจิตอล ด้วยความแม่นยําในการตรวจจับระยะการตรวจจับที่ใหญ่ คุณสมบัติการตอบสนองอย่างรวดเร็ว
มันเป็นอุปกรณ์การวัดการตอบสนองที่ทํางานตามหลักการทางออปติกของเครือข่าย
ในระบบเซอร์โววงจรปิดของเครื่องมือเครื่องมันสามารถใช้ในการตรวจจับการเคลื่อนที่เส้นตรงหรือการเคลื่อนที่มุม
สัญญาณผลิตการวัดของมันสําหรับผลักดันดิจิตอล ด้วยความแม่นยําในการตรวจจับระยะการตรวจจับที่ใหญ่ คุณสมบัติการตอบสนองอย่างรวดเร็ว
| รูปแบบ | AC3-055-09 | ACJ-055-18 | ACJ-090-03 | ACJ-090-09 | AJ-90-12 | ||||
| พลังงานผลิต | |||||||||
| ปัจจุบันสูงสุด | 9 ((636) | 18 ((12.73) | 3 ((212) | 9 ((636) | 12 ((8.5) | Adc ((Arms, sinusoidal, ± 5% | |||
| เวลาสูงสุด | 1 | 1 | 1 | 1 | 1 | วินาที | |||
| กระแสต่อเนื่อง | 3 ((2.12) | 6 ((4.24) | 1 ((0.71) | 3 ((2.12) | 6 ((4.24) | Adc ((Arms,sinuscidal), ± 5% | |||
| พลังงานผลิตสูงสุด | 490 | 970 | 270 | 800 | 1600 | w | |||
| ต่อเนื่อง" | 163 | 323 | 89 | 267 | 533 | w | |||
| ความต้านทานการออก | 0.075 | 0.075 | 0.075 | 0.036 | 0.075 | Rlout ((Ω) | |||
| ความแรงออกสูงสุด | voutHV0.97*Rou*tlout | ||||||||
| พลังการเข้า | |||||||||
| ฮาล์วไปฮาล์ว | 20-55 | 20-55 | 20-90 | 20-90 | 20-90 | +vdc, รายงานข้อมูล | |||
| สูงสุด | 9 | 18 | 3 | 9 | 12 | Adc ((1 วินาที) สูงสุด | |||
| ภาพรวม | 3 | 6 | 1 | 3 | 6 | Adc ต่อเนื่อง | |||
| Aux HV | 20-HVmax +Vdc @ 500 mAdc สูงสุด | ||||||||
| PWM OUTPUTROLS | อินเวอร์เตอร์ MOSFET 3 โฟส 15 kHz PWM หนักกลาง โมดูเลชั่นเวกเตอร์พื้นที่ 3o kHz |
||||||||
| ประเภท ความถี่ของคลื่น pwm |
|||||||||
| การควบคุมดิจิตอล | |||||||||
หลอดควบคุมดิจิทัล |
ปัจจุบัน ความเร็ว ตําแหน่ง การควบคุมวงจรดิจิตอล 100% การตรวจสอบตําแหน่งแบบลุปสองแบบ โดยใช้การเข้าโคเดอร์รอง ลุปปัจจุบัน:15 kHz ((66.7 us) ความเร็ว, ลุปตําแหน่ง: 3kHz ((333 us) การควบคุมแบบมุมมุมมุมมุมมุมมุม หรือแบบมุมมุมมุมมุมจากฮอลล์สําหรับมอเตอร์ brushliess PWH ที่ได้รับการชั่งหนักโดยเฉพาะด้วยการปรับปรุงเวกเตอร์พื้นที่ สายวงจรปัจจุบัน:2.5 kHz โดยทั่วไป ความกว้างแบนด์จะแตกต่างกันตามการปรับและความแรงดันของภาระ การเปลี่ยนแปลงความกระชับของบัส ไม่ส่งผลกระทบต่อความกว้างแบนด์เวท 200 uH สาย-สาย |
||||||||
| อัตราส่วนข้าง (เวลา) | |||||||||
| การเปลี่ยน | |||||||||
| การปรับปรุง | |||||||||
| ความกว้างแบนด์วิธ | |||||||||
| ค่าตอบแทน HV | |||||||||
| อุปทานภาระขั้นต่ํา | |||||||||
| สัญญานิเทศ | |||||||||
| CAN เปิด | ตําแหน่งโปรไฟล์ ตําแหน่งสับสน ความเร็วโปรไฟล์ ทอร์คโปรไฟล์ | ||||||||
| ตําแหน่งดิจิตอล | ขั้นตอน/ทิศทาง,CW/CCW คําสั่ง stepper (2 MHz ความเร็วสูงสุด) | ||||||||
| Quad A/B Encoder | 20 Mcount/sec (หลังการยกกําลังสอง) 5Mline/sec | ||||||||
| ทอร์คดิจิตอลและความเร็ว | pWM, Polarity | PWM 0~100%, polarity=1/0 | |||||||
| PWM | PWM 50% ± 50% ไม่ต้องการสัญญาณขั้ว | ||||||||
| ระยะความถี่ PWM | ขั้นต่ํา 1kHz ขั้นต่ํา 100kHz | ||||||||
| Pw ความกว้างของแรงกระแทกขั้นต่ํา | 220 ns | ||||||||
| ทอร์คแบบแอนาล็อก/ความเร็ว/ตําแหน่ง | ± 10 vdc,5kΩ อัมพาตทางเข้าทางทิศทาง | ||||||||
| อินทุธดิจิตอล | |||||||||
| ประเภทเลข | 9,ไม่แยกกัน [IN1]มอบให้ใช้งาน Drive Enable, [IN2]~[IN9]สามารถเขียนโปรแกรมได้ 74HC14 เครื่องกด Schmitt ที่ทํางานจาก +5 Vdc กับเครื่องกรอง RC 10 kΩ ถึง +5 Vdc หรือพื้นดินสําหรับทั้งหมดยกเว้น [IN5] ((ดูด้านล่าง) Vin-Lo 1.35 Vdc,vin-HI > 3.65 vdc ทั้งหมด input มีกลุ่มการเลือกเชื่อมต่อของ input ดึงขึ้น/ลง reslstor ถึง +5 Vdc,หรือ gound 1 การเข้าที่พัฒนาโดยเฉพาะเจาะจงพร้อมกับ 330 us RC ฟิลเตอร์สําหรับการขับเคลื่อนเปิด,0 ถึง + 24 Vdc max 3 ประสงค์ทั่วไป อุปกรณ์อัดไฟฟ้า RC 330 us, 0 ถึง + 24 vdc max 1 การเข้าระดับความเร็วกลางสําหรับสวิตช์อุณหภูมิของมอเตอร์ 40.99 kΩ ดึง/ดึงลง 0 ถึง + 24 vdc แม็กซ์ 4 ทางเข้าความเร็วสูง และทางออกด้วยเครื่องกรอง RC 100 ns,0 ถึง +5 Vdc max |
||||||||
| ทั้งหมด | |||||||||
| ระดับโลจิก | |||||||||
| กํากับการลากขึ้นลากลง | |||||||||
| เปิดให้ใช้งาน[IN1] | |||||||||
| GP[IN2,3,4) | |||||||||
| MS [IN5] | |||||||||
| HS[IN6,7,8,9] | |||||||||
| ผลิตแบบดิจิตอล (หมายเหตุ 1) | |||||||||
| ประเภท Numbet | 4ไม่แยกกัน โปรแกรมได้ MDSFET ปริมาณการจมด้วยการดึง 1 kΩ ถึง +5 Vdc ผ่านไดโอเดส 300 mAdc สูงสุด+30 ve สูงสุด.ฟังก์ชันที่สามารถโปรแกรมได้ ต้องการไดโอเดส fyback ภายนอก หากขับเคลื่อนภาระ inductive |
||||||||
| [OUT1~4] | |||||||||
| การจัดอันดับปัจจุบัน | |||||||||
| การจัดอันดับปัจจุบัน | |||||||||
AC3-055-09 เป็นเครื่องควบคุมมอเตอร์เซอร์โวที่มีประสิทธิภาพสูงจาก MicroE Systems ซึ่งถูกออกแบบโดยเฉพาะสําหรับการควบคุมตําแหน่งและการใช้งานเคลื่อนไหวที่แม่นยําด้านล่างมีอธิบายรายละเอียดของ AC3-055-09 เครื่องควบคุม:
การควบคุมตําแหน่งความแม่นยําสูง: เครื่องควบคุม AC3-055-09 มีเทคโนโลยีควบคุมตําแหน่งที่ทันสมัย ซึ่งสามารถบรรลุความแม่นยําตําแหน่งที่สูงมากมันถูกรวมกับเทคโนโลยีเครือข่ายของ MicroE เพื่อวัดข้อมูลตําแหน่งอย่างแม่นยํา, ทําให้สามารถเคลื่อนไหวและตําแหน่ง
ระบบการตอบสนองที่ปิด: เครื่องควบคุมใช้ระบบการตอบสนองที่ปิด ซึ่งรับประกันว่าระบบจะอยู่ในตําแหน่งที่คาดหมายเสมอ โดยการติดตามและปรับตําแหน่งของมอเตอร์ในเวลาจริงนี้ช่วยให้กําจัดความผิดพลาดและความไม่มั่นคง, ปรับปรุงความมั่นคงของระบบและผลการควบคุม
การตอบสนองความเร็วสูง: เครื่องควบคุม AC3-055-09 มีความสามารถในการตอบสนองความเร็วสูง ซึ่งสามารถบรรลุการเปลี่ยนแปลงและปรับตําแหน่งอย่างรวดเร็วนี้สําคัญมากในแอพลิเคชันที่ต้องการตําแหน่งที่รวดเร็วหรือเปลี่ยนตําแหน่ง.
โหมดควบคุมหลายแบบ: เครื่องควบคุมรองรับโหมดควบคุมหลายแบบ, รวมถึงโหมดตําแหน่ง, โหมดความเร็ว, และโหมดแรง.ผู้ใช้สามารถเลือกโหมดควบคุมที่เหมาะสมตามความต้องการการใช้งานเฉพาะเจาะจงเพื่อบรรลุการควบคุมการเคลื่อนไหวแบบต่าง ๆ.
อินเตอร์เฟซการสื่อสาร: เครื่องควบคุม AC3-055-09 มีอินเตอร์เฟสการสื่อสารต่างๆ เช่น อินเตอร์เฟสดิจิตอล อินเตอร์เฟสแอนาล็อก และอินเตอร์เฟสการเข้า/ออกทั่วไปเพื่อให้สามารถเชื่อมต่อและแลกเปลี่ยนข้อมูลกับอุปกรณ์ภายนอก.
ความยืดหยุ่นในการเขียนโปรแกรม: เครื่องควบคุมนี้มีตัวเลือกการเขียนโปรแกรมมากมาย รองรับหลายภาษาและสภาพแวดล้อมทําให้ผู้ใช้สามารถปรับเปลี่ยนการควบคุมและการตั้งค่าตามความต้องการของตนเอง.
สนามการใช้งาน: เครื่องควบคุม AC3-055-09 ใช้อย่างแพร่หลายในสาขาที่ต้องการการควบคุมตําแหน่งความแม่นยําสูง เช่น การผลิตครึ่งตัวนํา, การแปรรูปแม่นยํา, อุปกรณ์การแพทย์,สายการผลิตอัตโนมัติเป็นต้น
ความน่าเชื่อถือและความทนทาน: MicroE เป็นผู้ให้บริการมืออาชีพของคําตอบการควบคุมการเคลื่อนไหวที่รู้จักกันดีด้วยความน่าเชื่อถือและความทนทานการออกแบบของ AC3-055-09 เครื่องควบคุมได้รับการปรับปรุงอย่างรอบคอบเพื่อให้การทํางานที่มั่นคงในระยะยาวและความน่าเชื่อถือสูง.
สรุปแล้ว AC3-055-09 MicroE Grating Ruler Servo Motor Controller เป็นเครื่องควบคุมที่มีความแม่นยําสูง ความเร็วในการตอบสนองสูง และหลายรูปแบบการควบคุมมันเหมาะสําหรับการใช้งานที่หลากหลาย, ให้การสนับสนุนการควบคุมการเคลื่อนไหวที่มั่นคงและน่าเชื่อถือ สําหรับการใช้งานที่ต้องการการควบคุมตําแหน่งที่แม่นยํา
